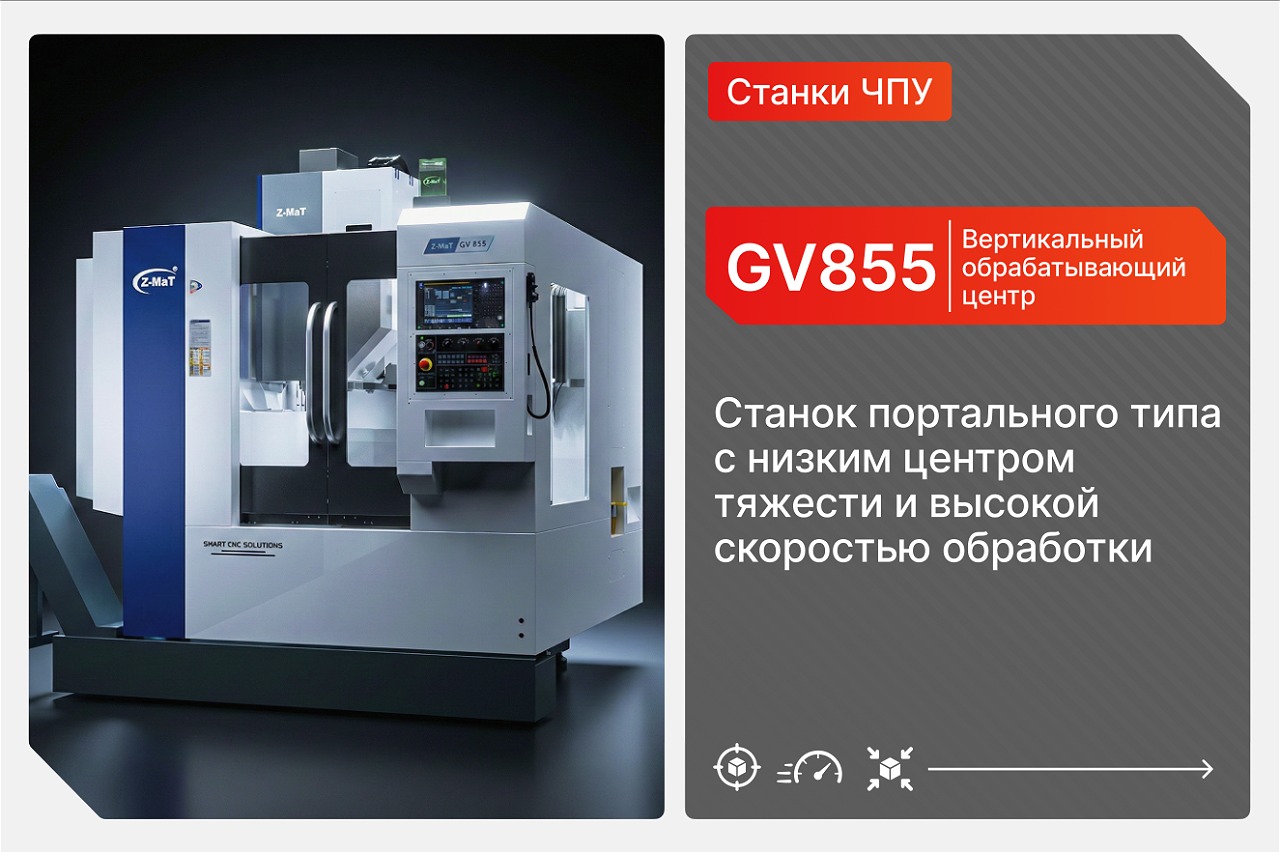

Российское производство развивается в условиях стремительного импортозамещения и жёсткой конкуренции. Обязательным условием успеха на рынках становится опора на передовые технологии, которые дают и качество, и скорость выпуска. Образец оборудования, способного подтолкнуть предприятие к развитию, – вертикальный обрабатывающий центр с порталом GV855 от Z-MaT.
Фрезерный центр GV855: главное
Модель GV855 – это высокопроизводительный фрезерный станок портального типа, созданный под сложные задачи механообработки. В нём соединяются продуманные инженерные решения и передовые интеллектуальные технологии ради максимальной точности, надёжности и производительности.

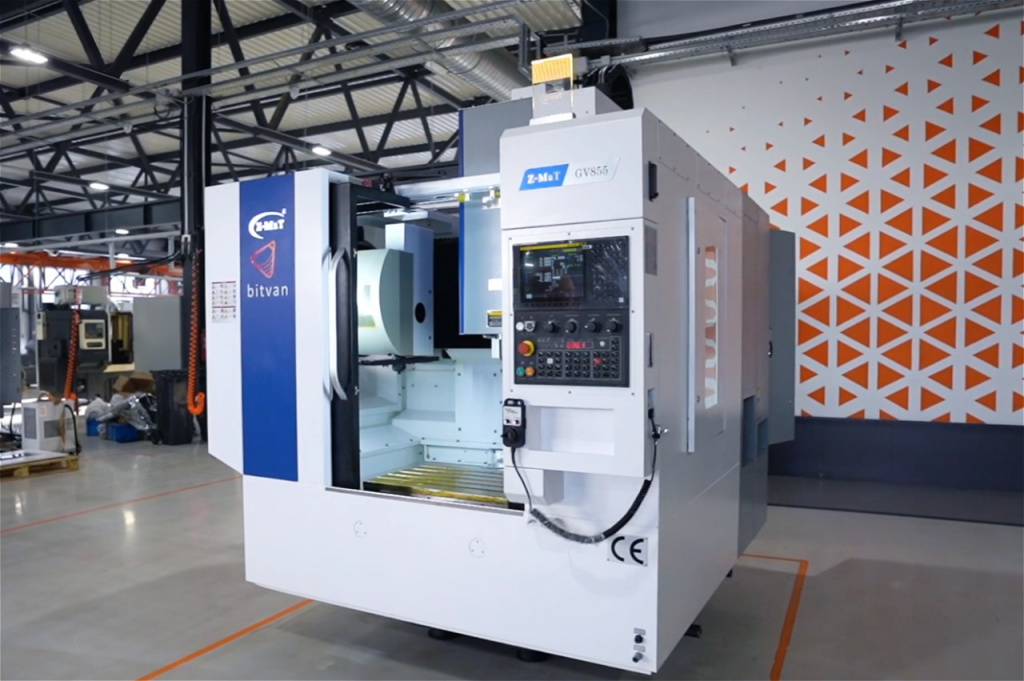

Вертикальный портал – пик инженерной мысли в области высокоточной металлообработки для военно-промышленного комплекса, аэрокосмической, автомобильной и медицинской отраслей. Он поднимает выпуск сложных деталей на новый качественный уровень и повышает эффективность за счёт связки продвинутой механики и усовершенствованной системы управления. Обрабатывающий центр GV855 – это свежий взгляд Z-MaT. Компактная портальная конструкция с низким центром тяжести обеспечивает повышенную жёсткость и динамическую стабильность. Той же цели служат симметричное расположение колонны и основных узлов, а также низко посаженный рабочий стол.

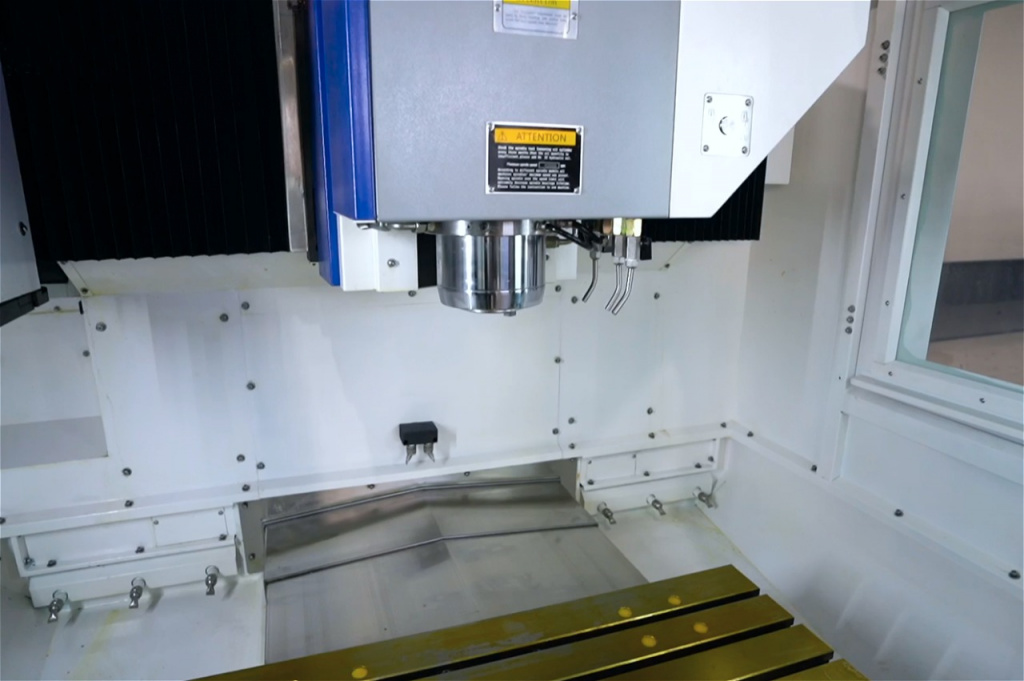

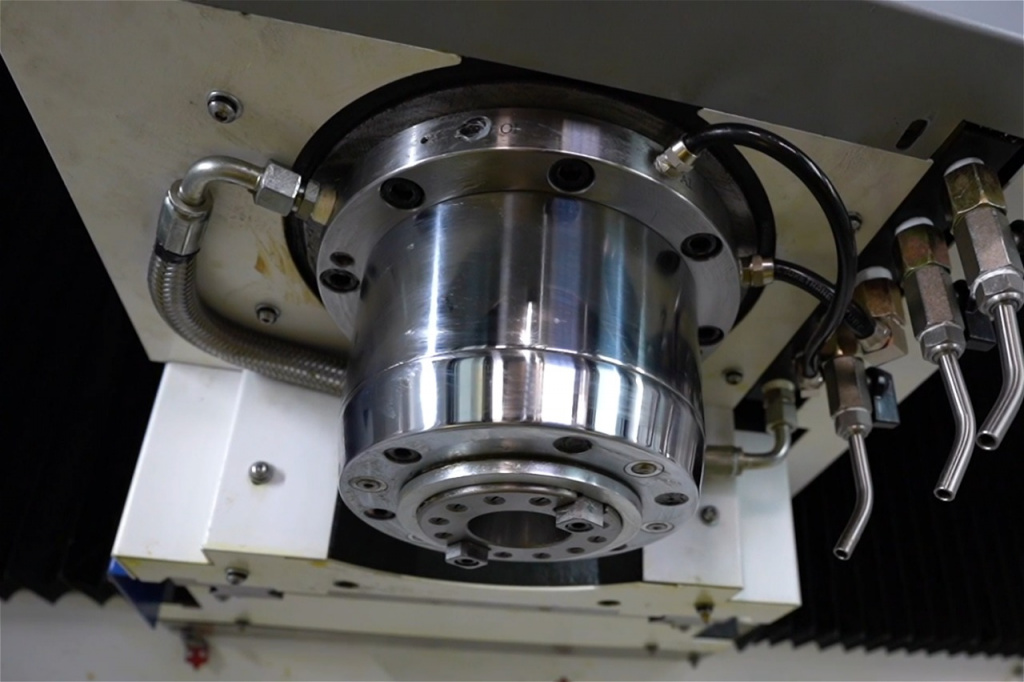

Усиленный и надёжно закреплённый шпиндельный узел гасит вибрации и даже на оборотах 8 000 / 12 000 в минуту гарантирует высокоточную фрезеровку. В ходе обработки заготовка движется по оси Y (длина), а шпиндель – по осям X (ширина) и Z (глубина). Отсутствие наложения осей исключает попадание стружки и повышает надёжность. Система ЧПУ синхронизирует эти перемещения, за счёт чего за одну настройку выполняется сразу несколько задач. Точность позиционирования – 0,012 мм, точность повторяемости по всем трём направляющим – 0,006 мм.

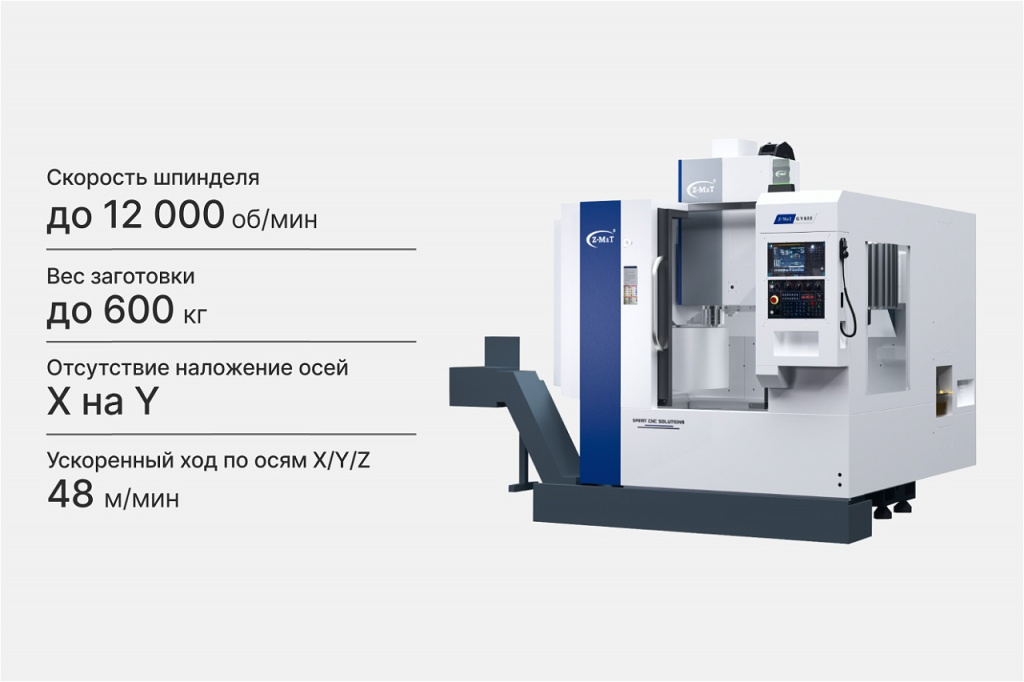

В конструкции сокращено расстояние между точкой обработки и направляющими: это уменьшает холостой ход, экономя доли секунды на каждом движении и целые часы за смену. Добавьте сюда ускоренное перемещение 48 м/мин. При этом станок берёт крупные заготовки: ход по оси X – 800 мм, по Y – 550 мм, по Z – 400 мм. Рабочий стол размером 1 000 х 550 мм рассчитан на нагрузку до 600 кг – и всё это при габаритах 2 490 х 2 145 х 2 370 и массе всего 5 200 кг.
Иными словами, GV855 – компактный, но мощный и быстрый фрезерный центр, который повышает эффективность производства и снижает издержки.
Преимущества портального станка
1. Жёсткость станка благодаря колонне портального типа, низкому центру тяжести и качественным материалам.
2. Высокая точность и стабильность обработки любых контуров за счёт симметричной конструкции и перемещения стола лишь по одной оси.
3. Выдающаяся производительность и скорость, которым способствуют низко расположенный удобный стол и сокращённое расстояние между направляющими и фрезой.
4. Надёжность, опирающаяся на проверенные инженерные решения, качественные детали и продуманную конструкцию.
5. Снижение брака за счёт высокой автоматизации и повторяемости в пределах жёстких допусков. Вдобавок цифровая система управления и мониторинг в реальном времени обеспечивают строгий контроль качества.
6. Компактность и современный дизайн, дающие экономию производственных площадей при большей скорости и эффективности в сравнении с обычными вертикальными станками.
Продукция, изготовленная на вертикальном центре GV855, превосходит стандарты и требования к деталям даже в отраслях, где надёжность стоит на первом месте.
Где применяется обрабатывающий центр GV855
Вертикальный обрабатывающий центр портального типа GV855 – это мощное решение для высокоточной обработки крупногабаритных заготовок из непростых материалов: алюминия, титана, высокопрочных сталей, никелевых сплавов и композитов. Подвижный портал в его основе даёт стабильность при резании, минимальные вибрации и точность до микронов – то, что нужно отраслям, где значимы даже сотые доли миллиметра.
Что именно можно изготавливать на этом станке?
В аэрокосмической промышленности – лонжероны и стрингеры крыльев, фюзеляжные рамы, узлы шасси, крепления подвески, элементы двигателей и гидравлических систем. Здесь важны не только допуски, но и однородность структуры материала, и GV855 уверенно справляется с тонкостенными титановыми деталями без деформаций.
В автомобильной отрасли – прежде всего в сегменте тяжёлых грузовиков, спецтехники и гоночных машин – фрезеруются блоки цилиндров с высокой геометрической точностью, корпуса коробок передач, пресс-формы для штамповки элементов шасси, а также компоненты электромобилей: крепления аккумуляторных модулей и охлаждающие пластины.
В военно-промышленном комплексе станок задействуют для выпуска деталей бронетехники, элементов систем управления оружием, корпусов радаров, оптических платформ и специализированной оснастки – от шаблонов до монтажных стендов, где важны прочность, повторяемость и отсутствие внутренних напряжений.
В морской промышленности обрабатываются крупные компоненты судовых двигателей, винтовые валы, гребные винты, узлы рулевого управления, фланцы и корпуса насосов, работающих в агрессивной среде морской воды. Ключевое преимущество – возможность обрабатывать толстостенные детали без смены установки.
В энергетике GV855 применяют для фрезеровки деталей газовых и паровых турбин, роторов генераторов, корпусов компрессоров, элементов ядерных установок и компонентов ветряных турбин. Особенно ценится его умение работать с крупногабаритными заготовками высокой сложности поверхности – например, с лопатками турбин, имеющими 3D-профиль.
В медицинской промышленности станок идеален для производства имплантов, протезов, хирургического инструмента и диагностического оборудования. Благодаря высокой точности и стабильности на нём делают сложные многогранные детали из титана и кобальтовых сплавов – там, где нужны биосовместимость, гладкость поверхности и абсолютная повторяемость.
Помимо этого, GV855 без труда встраивается в автоматизированные производственные линии: поддерживает обмен данными с MES, работает с системами автоматической смены инструмента и может оснащаться лазерными датчиками контроля износа.
Эффективность станка напрямую определяют три фактора:
- корректный подбор комплектации (система охлаждения, тип шпинделя, автоматическая смена инструмента, система пылеудаления);
- квалифицированная пусконаладка, включая калибровку осей, настройку параметров резания и балансировку шпинделя;
- грамотный выбор режущего инструмента и технологических режимов под конкретный материал.
Без этих условий даже самый точный станок не раскроет потенциал. Но при грамотной реализации GV855 превращается не просто в инструмент, а в основу конкурентного преимущества для выпуска высокотехнологичной продукции.
Базовая и опциональная комплектация GV855
В стандартную поставку фрезерного центра входят высокоскоростной ATC-шпиндель с ремённым приводом, удобная и понятная панель управления с ЧПУ и пульт MPG, автоматическая система смазки и охладитель масла шпинделя, а также замок безопасности двери оператора и кондиционер шкафа электрооборудования.
Опционально оборудование дополняется шпинделем с прямым приводом до 12 000 оборотов в минуту, различными системами числового программного управления – такими как Fanuc, Siemens (SINUMERIK), ZMATROL, – подачей СОЖ через шпиндель и уловителем масляного тумана, системой измерения заготовок и готовых деталей, а также конвейером для стружки.
Кому подойдёт вертикальный фрезерный центр GV855
Металлообрабатывающий центр с ЧПУ – это грамотное вложение для предприятия с амбициями лидера сегмента и высокой мощностью. Снижение роли оператора, интеллектуальное управление, контроль качества и высочайшие требования к точности и скорости, способность быстро реагировать на меняющиеся запросы рынка, перспектива интеграции в сложные промышленные комплексы, соответствие принципам бережливого производства – все эти критерии значимы, когда бизнес смотрит в завтрашний день.
Вертикальный обрабатывающий центр с порталом GV855 от Z-MaT – одно из лучших решений для развития металлообрабатывающих производств.
Оформить заявку или получить консультацию можно по номеру: 8 800 551 00 15 или через форму на сайте.
