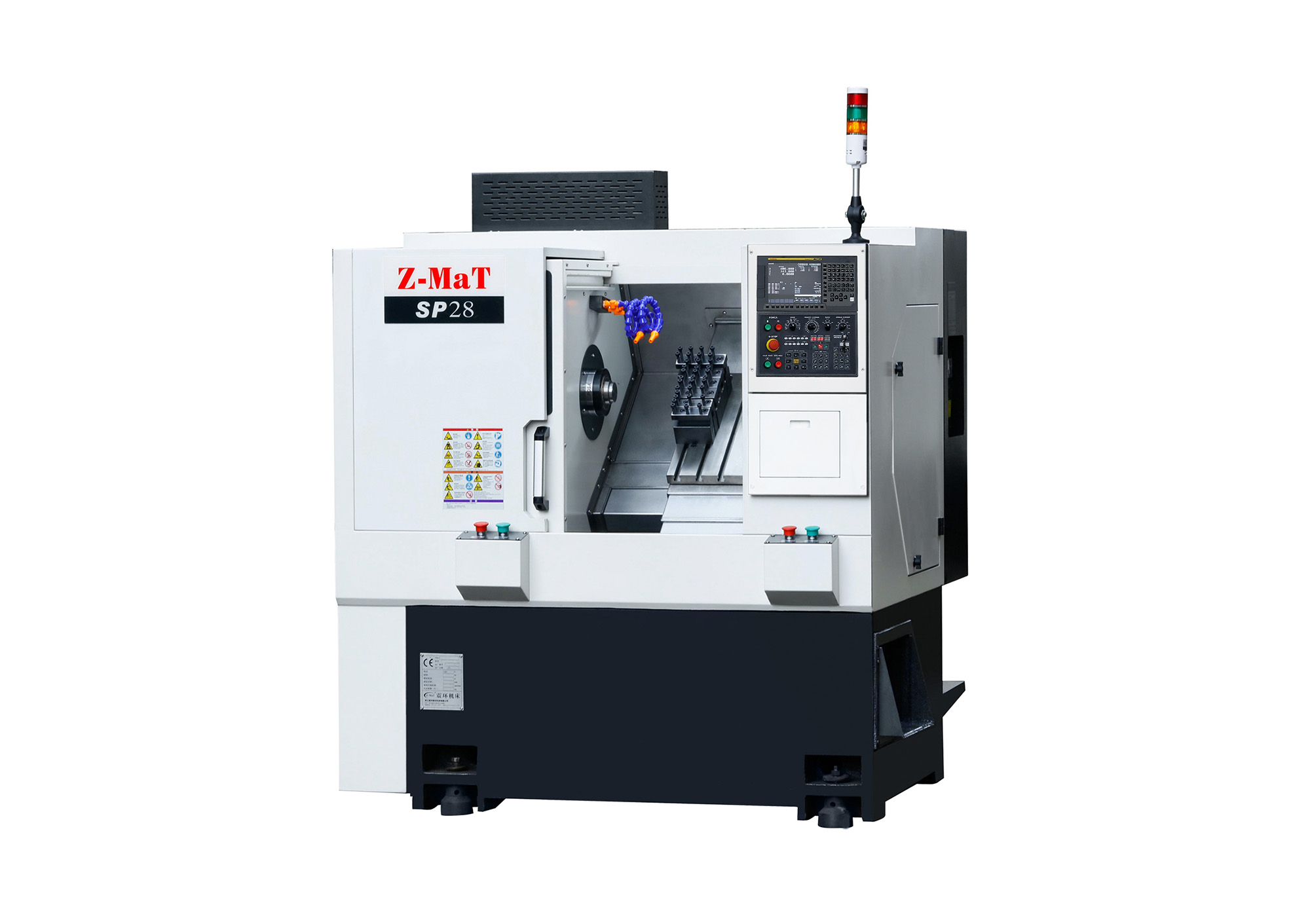

SP28 Высокоточный токарный станок с ЧПУ Z-MaT

Высокоточный токарный станок SP28 от завода Z-MaT разработан для производительной обработки небольших деталей в серийном и мелкосерийном производстве. SP28 Z-MaT подходит для медицинской сферы, машиностроения, приборостроения, производства автокомпонентов, гидравлики и пневматики, крепежа, электротехнических деталей и контрактной металлообработки. Станок эффективен для серийного точения втулок, штуцеров, фитингов, осей, резьбовых элементов и других небольших деталей, где важны высокая точность, стабильная повторяемость и производительность.

Станок подходит для токарной обработки деталей из стали, нержавеющих сплавов, цветных металлов и конструкционных материалов. SP28 используют для изготовления втулок, штуцеров, фитингов, осей, резьбовых элементов, контактных деталей, корпусов, крепежа и другой продукции малого и среднего размера. Максимальный диаметр заготовки над станиной составляет Ø300 мм, над суппортом – Ø140 мм, максимальная длина обработки – 180 мм. Благодаря компактным габаритам 1580×1530×1650 мм станок легко интегрируется в действующий участок металлообработки без серьёзной перестройки производственной зоны.

Главное преимущество SP28 – точность и стабильность в длительном цикле. Точность позиционирования по осям X/Z составляет 0,011 мм, повторяемость – 0,004 мм. Это делает модель эффективным решением для предприятий, которым нужен токарный станок с ЧПУ для серийного производства, обработки прутка, точения мелких деталей и получения стабильного качества партии.

Комплектация и технические преимущества

Высокоскоростной шпиндель

SP28 от Z-MaT оснащается шпинделем со скоростью вращения до 5000 об/мин. Такая характеристика особенно важна при обработке небольших деталей, где требуется высокая чистота поверхности, стабильная геометрия и сокращение времени цикла. Тип конца шпинделя – Ø68 мм 1:4, опционально доступно исполнение A2-5. Диаметр сквозного отверстия шпинделя составляет Ø37 мм, в опции – Ø48 мм.

Станок поддерживает работу с гидравлической цангой: максимальный диаметр прутка — Ø29 мм, опционально – до Ø40 мм. Это позволяет использовать SP28 как эффективное решение для прутковой обработки, производства крепёжных изделий, штуцеров, втулок и других деталей, где важны скорость загрузки, точность зажима и повторяемость размеров.

Сервопривод и мощность резания

Главный серводвигатель мощностью 5,5/3,7 кВт обеспечивает стабильную работу шпинделя при типовых токарных операциях. В зависимости от задач доступна опциональная конфигурация 7,5/5,5 кВт, которая расширяет возможности станка при более интенсивной обработке. Такая комплектация помогает поддерживать производительность при точении, растачивании, подрезке торца, обработке канавок и нарезании резьбы.

Для производства это означает меньше простоев, более стабильный режим резания и предсказуемое качество готовой детали.

Линейные направляющие

По осям X/Z применяются линейные направляющие, которые обеспечивают плавное перемещение суппорта, высокую динамику и точную отработку управляющих команд. Перемещение по оси X составляет 290 мм, по оси Z – 180 мм. Ускоренные перемещения по X/Z достигают 28/28 м/мин, что сокращает вспомогательное время и повышает эффективность серийной обработки.

Жёсткая направляющая система снижает вибрации, улучшает качество поверхности и помогает сохранять точность при повторяющихся циклах. Это особенно важно для деталей с посадочными поверхностями, резьбами и небольшими допусками.

Инструментальный стол

Станок SP28 комплектуется инструментальным столом с 4–7 инструментальными блоками. Такая компоновка удобна для быстрой смены инструмента, сокращает время холостых перемещений и повышает общую производительность. Сечение державки – 16×16 мм, что подходит для типовых токарных резцов, расточных державок и инструмента для обработки канавок.

Инструментальный стол делает станок удобным для задач, где требуется последовательное выполнение нескольких операций без лишней переналадки: черновое и чистовое точение, торцевание, растачивание, снятие фасок, нарезание резьбы.

Система ЧПУ и адаптация под задачу

Система числового программного управления подбирается индивидуально под требования производства. Возможна комплектация различными системами управления, что позволяет адаптировать станок под парк оборудования предприятия, квалификацию операторов и существующие технологические процессы.

Для серийного производства это особенно важно: единая логика управления, понятное программирование и удобная настройка сокращают время запуска детали в работу и упрощают обучение персонала.

Стандартная и опциональная комплектация

В стандартную комплектацию SP28 входят гидравлическая цанга, освещение рабочей зоны, сигнальная лампа, автоматическая система охлаждения, автоматическая система смазки, инструментальный стол, комплект инструментов и панель инструментов. Такое оснащение делает станок готовым к промышленной эксплуатации и ежедневной работе в сменном режиме.

Для расширения возможностей доступны опции: различные цанги, альтернативные системы ЧПУ, улавливатель готовых деталей, ось C и приводной инструмент, устройство подачи прутка. При необходимости станок можно дооснастить под более автоматизированный производственный процесс, чтобы снизить участие оператора и повысить выпуск готовой продукции.

Высокоточный токарный станок SP28 от завода Z-MaT практичный выбор для предприятий, которым нужен компактный высокоточный токарный станок с ЧПУ для обработки прутка, серийного точения и производства деталей малого размера. Модель сочетает высокую скорость шпинделя, точные линейные перемещения, удобную инструментальную систему и возможность индивидуальной комплектации.

Области применения

Машиностроение

Изготовление базовых элементов приводов, трансмиссий и несущих конструкций: валы, шестерни, втулки, фланцы, корпуса редукторов, станины и кронштейны. Оборудование обеспечивает высокую точность сопряжений и способность работать с крупногабаритными заготовками.

Авиационная и космическая промышленность

Высокоточная обработка ответственных деталей из титановых и алюминиевых сплавов: лонжероны, шпангоуты, детали шасси, корпуса приборов, лопатки турбин, элементы вооружения и бронетехники. Критически важны стабильность качества и соблюдение жестких допусков.

Автомобильная промышленность

Изготовление коленчатых и распределительных валов, полуосей, ступиц колес, поршней, деталей топливной аппаратуры (форсунки, плунжеры), фланцев, втулок и тормозных барабанов.

Энергетика

Обработка роторов турбин и генераторов, крупногабаритных валов, дисков, бандажей, колец и крепежа высокого давления для атомных и тепловых электростанций.

Оборонная промышленность

Изготовление корпусов снарядов и мин, ведущих поясков, деталей ствольных коробок, шпинделей, осей ходовой части бронетехники и элементов систем наведения.
