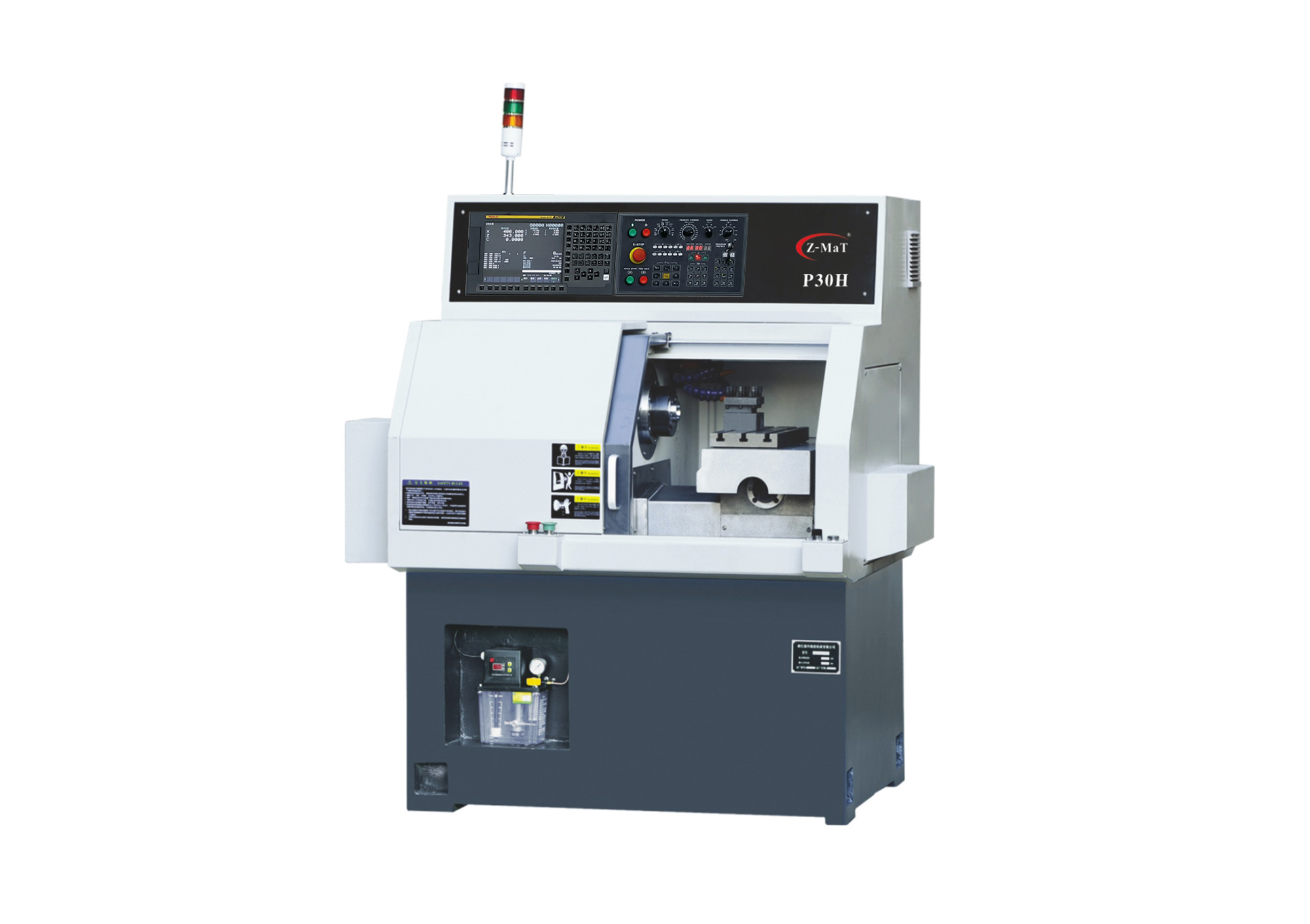

P30H Высокоточный токарный станок с ЧПУ Z-MaT

Высокоточный токарный станок с ЧПУ P30H от Z-MaT предназначен для производительной обработки небольших деталей в серийном и мелкосерийном производстве. Модель сочетает высокую скорость шпинделя, жёсткую конструкцию, линейные направляющие и компактную компоновку, удобную для размещения на действующем токарном участке.

Станок подходит для точения деталей из конструкционных и легированных сталей, нержавеющих сплавов, цветных металлов, алюминия, латуни и других материалов. Актуален для сферы для машиностроения, приборостроения, производства автокомпонентов, гидравлических и пневматических элементов, крепежа, электротехнических деталей и контрактной металлообработки.

Максимальный диаметр заготовки над станиной составляет Ø300 мм, максимальный диаметр над суппортом – Ø80 мм, длина обработки – до 160 мм. Благодаря габаритам 1420×1200×1550 мм и массе около 1500 кг станок легко интегрируется в производственную линию или отдельную ячейку металлообработки. Это практичное решение для предприятий, которым нужен компактный токарный станок с ЧПУ для обработки прутка, серийного точения и выпуска точных малогабаритных деталей.

Комплектация и технические преимущества

Высокоскоростной шпиндель

Станок P30H оснащается шпинделем со скоростью вращения до 5000 об/мин, что особенно важно при обработке деталей малого диаметра. Высокая частота вращения помогает сократить время цикла, повысить качество поверхности и обеспечить стабильную размерную точность при чистовом точении.

Диаметр сквозного отверстия шпинделя составляет Ø36 мм, максимальный диаметр прутка в пневматической цанге – Ø30 мм. Такая конфигурация делает станок удобным для прутковой обработки и серийного производства деталей типа втулок, штуцеров, фитингов, резьбовых элементов и небольших валов.

Пневматическая цанга для точного зажима

В стандартной комплектации P30H применяется пневматическая цанга. Она обеспечивает быстрый и стабильный зажим заготовки, сокращает вспомогательное время и повышает повторяемость при обработке партии. Для производств с большим количеством однотипных деталей это напрямую влияет на производительность: оператор меньше времени тратит на установку, а станок быстрее переходит к следующему циклу.

Пневматический зажим особенно удобен при работе с прутком и небольшими деталями, где требуется точная фиксация без лишней деформации заготовки.

Серводвигатель шпинделя

Главный серводвигатель мощностью 5,5/3,7 кВт обеспечивает стабильную работу при типовых токарных операциях. Для более интенсивных задач доступна опциональная конфигурация 7,5/5,5 кВт. Это расширяет возможности станка при обработке более сложных материалов, повышенных режимах резания и работе в длительном производственном цикле.

Сервопривод шпинделя помогает поддерживать стабильную скорость, снижает вибрации и улучшает качество обработки при наружном и внутреннем точении, подрезке торца, растачивании, нарезании резьбы и обработке канавок.

Линейные направляющие и быстрая динамика

По осям X/Z используются линейные направляющие, обеспечивающие плавное перемещение суппорта, точную отработку команд ЧПУ и стабильность подачи инструмента. Ход по оси X составляет 250 мм, по оси Z – 180 мм. Ускоренные перемещения по осям X/Z достигают 20/20 м/мин, что сокращает холостые перемещения и повышает общую эффективность обработки.

Такая конструкция особенно актуальна для серийного производства: станок быстрее выполняет переходы между операциями, снижает непроизводительное время и помогает выдерживать стабильный темп выпуска деталей.

Инструментальный стол 4–6 позиций

Высокоточный токарный станок P30H от Z-MaT комплектуется инструментальным столом на 4–6 инструментальных позиций. Такая система удобна для обработки небольших деталей, где важны высокая скорость смены операций и минимальное время на холостые перемещения. Сечение державки – 16×16 мм, что подходит для типовых токарных резцов, расточных державок, канавочного и резьбонарезного инструмента.

Инструментальный стол позволяет последовательно выполнять несколько операций за одну установку: черновое и чистовое точение, торцевание, снятие фасок, нарезание резьбы, растачивание и обработку канавок.

Система ЧПУ и промышленная комплектация

Система числового программного управления подбирается индивидуально под требования заказчика. Это позволяет адаптировать токарный станок с ЧПУ от завода Z-MaT под парк оборудования предприятия, привычную логику программирования и квалификацию операторов.

В стандартную комплектацию входят пневматическая цанга, освещение рабочей зоны, сигнальная лампа, автоматическая система охлаждения, автоматическая система смазки, инструментальный стол, комплект инструментов и панель инструментов. Дополнительно доступны различные цанги, разные системы управления, улавливатель готовых деталей, ось C, приводной инструмент и устройство подачи прутка.

Токарный станок P30H – рациональное решение для предприятий, которым нужен высокоточный токарный станок с ЧПУ для обработки прутка, серийного выпуска небольших деталей и стабильной работы в сменном режиме. Модель сочетает компактные размеры, высокую скорость шпинделя, точную механику и возможность дооснащения под конкретную производственную задачу.
