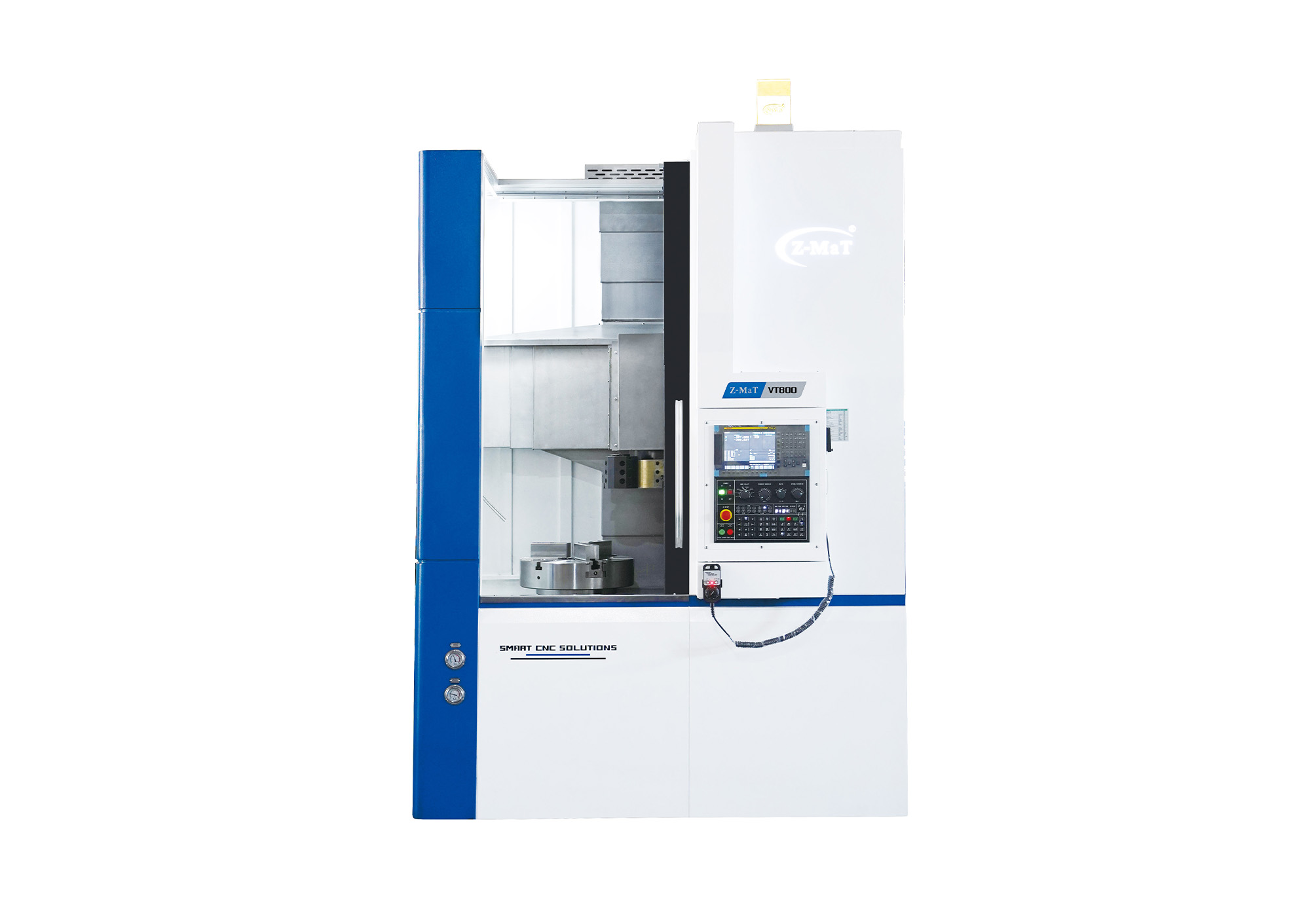

VT800 Вертикальный токарный станок с ЧПУ Z-MaT

Вертикальный токарный станок с ЧПУ VT800 от Z-MaT — это высокотехнологичное промышленное оборудование, спроектированное специально для тяжёлых условий эксплуатации, силового резания и серийного выпуска деталей сложной геометрической формы. Уникальная вертикальная компоновка полностью решает проблему провисания и деформации заготовок, распределяет равномерно нагрузку на шпиндельный узел под собственным весом, которая часто возникает на стандартных горизонтальных станках.

Основное назначение модели VT800 — токарная обработка отливок, поковок, фланцев, дисков, колец, автомобильных ступиц и элементов запорной арматуры. Благодаря жёсткой литой станине из мелкозернистого чугуна, прошедшей многоступенчатое искусственное и естественное старение, внутренние напряжения металла полностью нивелируются. Это гарантирует сохранение паспортной точности геометрии даже при непрерывной многосменной работе с пиковыми нагрузками. Продуманное распределение веса и массивная конструкция массой 13000 кг эффективно гасят вибрации, возникающие при прерывистом резании, что существенно продлевает эксплуатационный ресурс твердосплавного режущего инструмента и обеспечивает премиальное качество обрабатываемой поверхности.

Комплектация и техническое превосходство узлов

Рабочая зона и возможности обработки заготовок

Вертикальный токарный станок с ЧПУ VT800 от Z-MaT спроектирован для обработки тяжёлых крупногабаритных заготовок — дисков, фланцев, корпусов, колец и планшайб. Вертикальная ось шпинделя упрощает установку массивных деталей с помощью крана-балки или цехового тельфера: заготовка укладывается на планшайбу (патрон) под действием силы тяжести без риска повреждения зажимных элементов.

Максимальный диаметр обработки Ø800 мм обеспечивает глубокое точение крупных дисковых и фланцевых элементов, а высота обработки 750 мм позволяет выполнять протяжённые цилиндрические и конические поверхности за одну установку без переустановки заготовки.

Мощный шпиндельный узел

Шпиндельный узел VT800 рассчитан на экстремальные режимы резания при обработке крупногабаритных заготовок из жаропрочных сталей, чугуна и труднообрабатываемых сплавов.

Двухступенчатый редуктор (опционально) обеспечивает колоссальное тяговое усилие на низких оборотах — это критически важно для обдирочных работ с большим сечением стружки. Мощность главного двигателя варьируется в зависимости от комплектации в пределах 15/18кВт до 30 кВт гарантирует уверенное снятие припуска без потери оборотов при переменных нагрузках резания. Конус шпинделя A2-11 расширяет возможности станка для сверхтяжёлых задач.

Вертикальное расположение шпинделя VT800 обеспечивает естественный отвод стружки под действием силы тяжести — она беспрепятственно падает вниз на автоматический конвейер удаления стружки, не скапливается в зоне резания и не повреждает обработанную поверхность детали. Это принципиальное конструктивное преимущество перед горизонтальными токарными станками при обработке чугуна и вязких сталей с большим объёмом стружки.

Зажимная система и ШВП

Гидравлический патрон с регулируемым усилием зажима интегрирован в общую гидросистему станка. Регулируемое усилие зажима предотвращает деформацию тонкостенных деталей при автоматическом цикле обработки.

Перемещения по осям X и Z реализованы на линейных направляющих качения повышенной жёсткости в сочетании с шарико-винтовыми парами (ШВП) и высокодинамичными сервоприводами.

Увеличенная ширина направляющих (45 мм по X и 55 мм по Z) и шесть опор на каждую ось полностью исключают перекосы суппорта при знакопеременных нагрузках силового точения. Скорость быстрых перемещений 20 м/мин по обеим осям минимизирует вспомогательное время цикла и повышает производительность при обработке серийных партий.

Револьверная головка и инструментальная система

Стандартное сечение державки 32×32 мм охватывает широкую номенклатуру классического токарного инструмента. Опциональная система крепления BMT65 открывает возможности приводного инструмента для фрезерования, сверления и нарезания резьбы непосредственно на вертикальном токарном станке без переустановки на другое оборудование.

Вертикальный токарный станок с ЧПУ VT800 от завода Z-MaT разработан в соответствии со строгими международными стандартами точности. Микропроцессорное управление и качественная сборка гарантируют минимальные погрешности:

• Точность позиционирования: ±0.008 мм;
• Точность повторяемости: ±0.004 мм.
