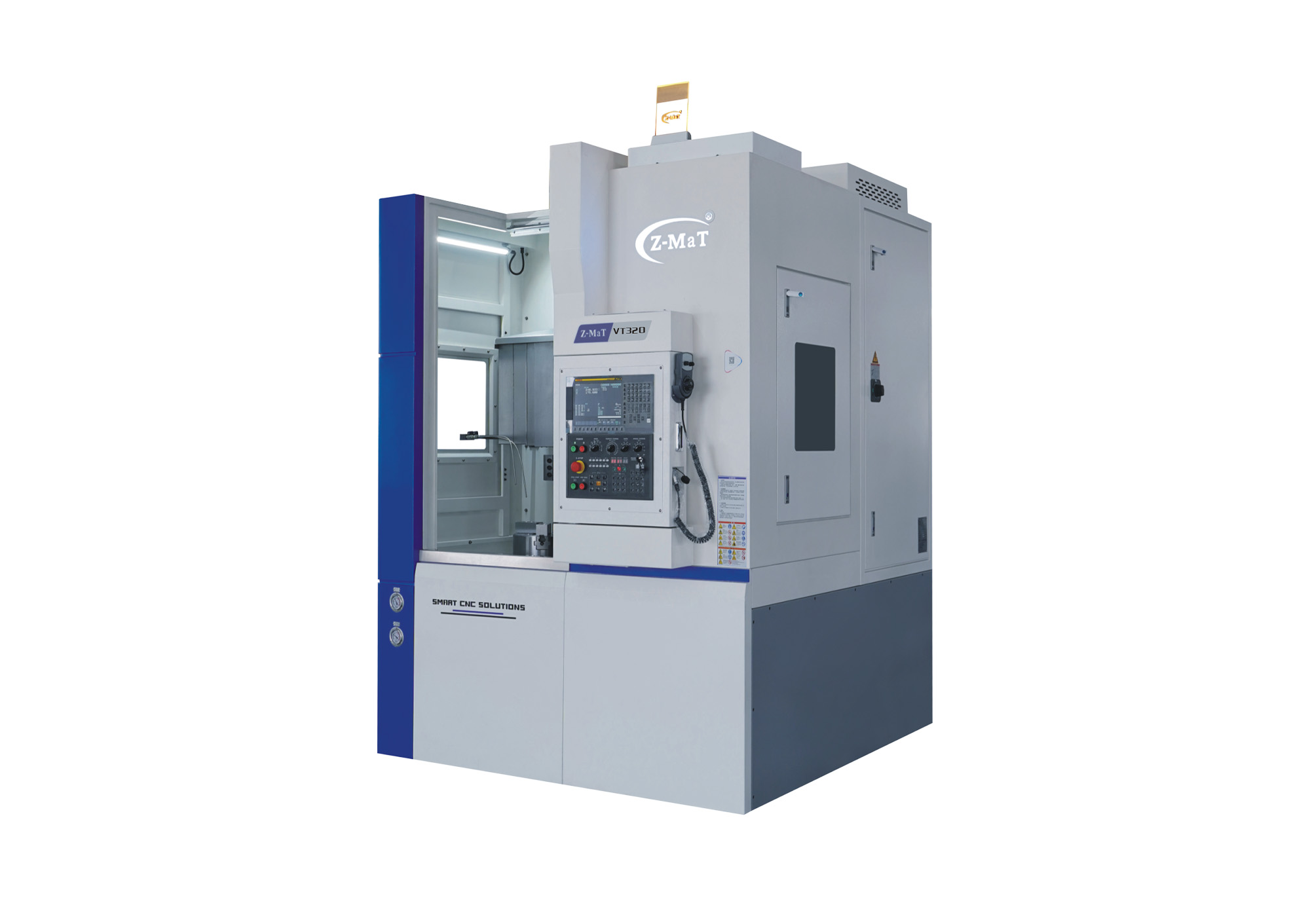

VT320 Вертикальный токарный станок с ЧПУ Z-MaT

Модель рассчитана на обработку деталей диаметром до Ø320 мм и длиной до 400 мм. Наибольший вылет заготовки составляет Ø450 мм, ход по оси X – 300 мм, по оси Z – 400 мм. Благодаря вертикальной конструкции деталь располагается на патроне под действием собственного веса, что упрощает базирование, снижает риск прогиба и повышает стабильность при точении тяжёлых заготовок.

VT320 подходит для серийного и мелкосерийного производства, где важны точность, жёсткость, удобная загрузка детали и рациональное использование площади цеха. По данным Z-MaT, вертикальная серия позволяет занимать меньше производственной площади, сокращать время настройки и упрощать закрепление деталей по сравнению с горизонтальными токарными станками. Официальная страница VT320 также позиционирует модель как решение для тяжёлых, тонкостенных и сложных деталей.

Комплектация и технические преимущества

Вертикальная компоновка для тяжёлых деталей

Главное преимущество VT320 – вертикальная схема обработки. Заготовка устанавливается на горизонтально расположенный патрон, что особенно удобно для массивных и дисковых деталей. Такая компоновка снижает влияние прогиба под собственным весом, упрощает загрузку и повышает безопасность при установке тяжёлых заготовок.

Для производства это означает меньше времени на наладку, стабильное базирование детали и более предсказуемую точность обработки. Станок подходит для наружного и внутреннего точения, торцевания, растачивания, обработки канавок, снятия фасок и нарезания резьбы.

Жёсткая станина-моноблок и шпиндель

VT320 построен на станине моноблочного типа. Такая конструкция повышает общую жёсткость станка, снижает вибрации и помогает сохранять точность при интенсивной обработке. Масса станка составляет около 5600 кг, что дополнительно повышает устойчивость оборудования при черновом точении и работе с тяжёлыми заготовками.

Жёсткая база особенно важна для обработки фланцев, корпусов и дисковых деталей, где требуется стабильная геометрия торцов, посадочных поверхностей и внутренних диаметров.

Станок оснащён главным шпинделем со скоростью вращения до 2500 об/мин. Конус шпинделя – A2-8, диаметр отверстия – Ø75 мм. Мощность шпиндельного двигателя составляет 15 кВт, крутящий момент – 124 Нм. Такая конфигурация позволяет выполнять как чистовую обработку, так и более нагруженное точение деталей из стали, чугуна, цветных металлов и конструкционных сплавов.

В спецификации указано, что передняя бабка и главный шпиндель изготавливаются, собираются и испытываются в условиях постоянной температуры. Шпиндельный узел использует прецизионные подшипники, рассчитанные на сочетание высокой точности, нагрузочной способности и стабильной частоты вращения.

Линейные направляющие и точные ШВП

По осям X/Z применяются шарико-винтовые пары X: Ø32/10, Z: Ø40/10 и роликовые направляющие HIWIN. Ширина направляющих составляет X: 35 мм, Z: 45 мм, что повышает жёсткость перемещений и устойчивость при нагрузке. Быстрые перемещения по осям X/Z – 15/18 м/мин, максимальная рабочая подача – до 8 м/мин.

Точность позиционирования по осям X/Z составляет 0,011/0,011 мм, повторяемость – 0,003/0,003 мм. Это делает VT320 подходящим для обработки деталей с требованиями к стабильной геометрии, посадкам, соосности и качеству поверхности.

8-позиционная револьверная голова

Станок VT320 от Z-MaT комплектуется 8-позиционной револьверной головой TCSM с высотой центра 100 мм. Сечение наружного инструмента – 25×25 мм, диаметр расточного резца – Ø40 мм. Также есть возможность укомплектовать станок приводной револьверной головой. Такая инструментальная система позволяет выполнять полный комплекс токарных операций за одну установку и сокращать время переналадки.

Для серийного производства это даёт прямой эффект: меньше ручных операций, стабильный цикл обработки и возможность заранее подготовить инструмент под технологический маршрут детали.

Промышленная компонентная база

В стандартную комплектацию VT320 входят система ЧПУ FANUC 0i-TF Plus, привод шпинделя CTB, двигатель шпинделя FANUC, шпиндель DRZ с конусом A2-8, подшипники шпинделя и ШВП DRZ P4, ШВП и роликовые направляющие HIWIN, патрон и гидроцилиндр AUTOGRIP 10", система смазки Bijur Delimon, муфты COUP-LINK, электронные компоненты Schneider, конвейер стружки Z-MaT, насос СОЖ LEO 550W, охлаждение шкафа автоматики Tongfei и гидростанция Hyko.

Дополнительно доступны 2-, 3- и 4-кулачковые патроны, цанговые патроны, барфидер, транспортёр-конвейер стружки, фильтр масляного тумана, датчик привязки и робот-манипулятор для автоматизации загрузки и выгрузки.

Вертикальный токарный станок с ЧПУ VT320 от Z-MaT оптимальное решение для предприятий, которым нужен вертикальный токарный станок с ЧПУ для обработки тяжёлых, дисковых и корпусных деталей. Модель сочетает компактную вертикальную компоновку, жёсткую станину, мощный шпиндель, точные направляющие и надёжную компонентную базу мирового уровня.

Станок подходит для машиностроения, производства фланцев, ступиц, корпусов, дисков, колец, деталей насосов, редукторов, арматуры, энергетического и транспортного оборудования.
