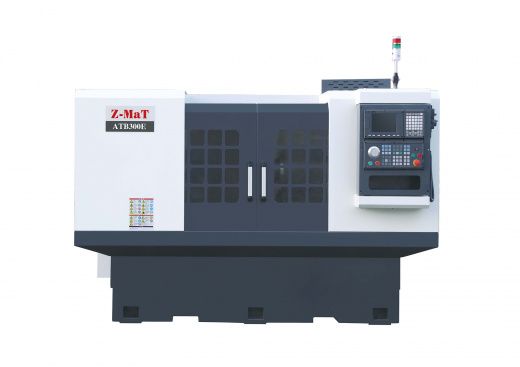

ATB300E Токарный станок с ЧПУ с центральным приводом Z-MaT

ATB300E от Z-MaT – компактная модель линейки передовых токарных станков с ЧПУ, оснащенных центральным шпинделем и двумя суппортами. Эта передовая разработка обеспечивает не только одновременную обработку обеих сторон детали за один рабочий цикл, но и значительную оптимизацию производства. Станки этой серии снижают потребность в инструментах и сокращают общую продолжительность производственных операций.

Назначение и применение

Токарный станок с центральным приводом идеален для серийного выпуска деталей, в которых важно обеспечить высокую соосность, а также для обработки длинномерных заготовок. Массивная горизонтально-ориентированная станина и надежные линейные направляющие обеспечивают высокую точность обработки осей, муфт, торсионов, труб, цилиндров и пресс-форм в различных секторах экономики.

Конструкция

Шпиндель с центральным приводом

В токарном станке ATB300E гидравлические зажимные патроны встроены в шпиндель, вращающийся со скоростью до 3 000 об/мин под управлением серводвигателя мощностью 5.5 (опционально 7.5) кВт. Расположенный в центре рабочей зоны, он работает в паре с двумя независимыми поперечными суппортами, которые оснащены 12-позиционными револьверными головками или инструментальными столами. Такая конфигурация обеспечивает равномерное распределение нагрузки, снижает вибрации и позволяет выполнять одновременную соосную обработку торцов заготовок.

Жесткая и эффективная система подачи

Станок оснащен парными линейными направляющими из высокопрочной стали. Направляющие осей X1/X2 имеют ширину 35 мм, а Z1/Z2 – 45 мм. Их конструкция, включая увеличенное межосевое расстояние и роликовые опоры качения, минимизирует износ, обеспечивает превосходную жесткость и точность позиционирования в пределах 0.011 мм по обеим осям и повторяемость 0.003 мм. Две каретки на каждой оси и их симметричное расположение дополнительно повышают точность и производительность. Диапазон обработки по осям X1/X2 составляет 290 мм со скоростью до 15 м/мин, а по осям Z1/Z2 – 180 мм с ускоренным перемещением до 20 м/мин.

Компактность

Токарный станок ATB300E – наиболее компактная модель серии АТВЕ. Его габариты (Д х Ш х В) составляют 2 300 × 1 530 × 1 770 мм, а вес – всего 2 200 кг. При этом мощный шпиндельный узел, массивная горизонтальная станина и продуманная конструкция позволяют ему выполнять высокоскоростную обработку сложных заготовок диаметром до 300 мм, включая детали со сквозными отверстиями диаметром 32 мм.

Хорошее оснащение и опции

Стандартная комплектация станка включает качественный виброустойчивый гидравлический патрон, двойные револьверные головки или наборные инструментальные системы, систему масляного охлаждения шпинделя и автоматическую подачу СОЖ. Дополнительно станок может быть оснащен другим шпинделем с центральным приводом и приводной револьверной головкой, а также конвейером для отвода стружки.

Области применения

Машиностроение

Изготовление базовых элементов приводов, трансмиссий и несущих конструкций: валы, шестерни, втулки, фланцы, корпуса редукторов, станины и кронштейны. Оборудование обеспечивает высокую точность сопряжений и способность работать с крупногабаритными заготовками.

Авиационная и космическая промышленность

Высокоточная обработка ответственных деталей из титановых и алюминиевых сплавов: лонжероны, шпангоуты, детали шасси, корпуса приборов, лопатки турбин, элементы вооружения и бронетехники. Критически важны стабильность качества и соблюдение жестких допусков.

Инструментальное производство

Изготовление пресс-форм, штампов, литьевых форм и технологической оснастки любой сложности. Возможность 3D-фрезерования сложных поверхностей и высокоточного выполнения формообразующих элементов.

Автомобильная промышленность

Изготовление коленчатых и распределительных валов, полуосей, ступиц колес, поршней, деталей топливной аппаратуры (форсунки, плунжеры), фланцев, втулок и тормозных барабанов.

Нефтегазовая промышленность

Нарезание метрической, дюймовой и специальной резьбы на насосных штангах и бурильных трубах. Производство шпинделей задвижек, штоков, патрубков, переходников и корпусов шаровых кранов.

Энергетика

Обработка роторов турбин и генераторов, крупногабаритных валов, дисков, бандажей, колец и крепежа высокого давления для атомных и тепловых электростанций.

Оборонная промышленность

Изготовление корпусов снарядов и мин, ведущих поясков, деталей ствольных коробок, шпинделей, осей ходовой части бронетехники и элементов систем наведения.
