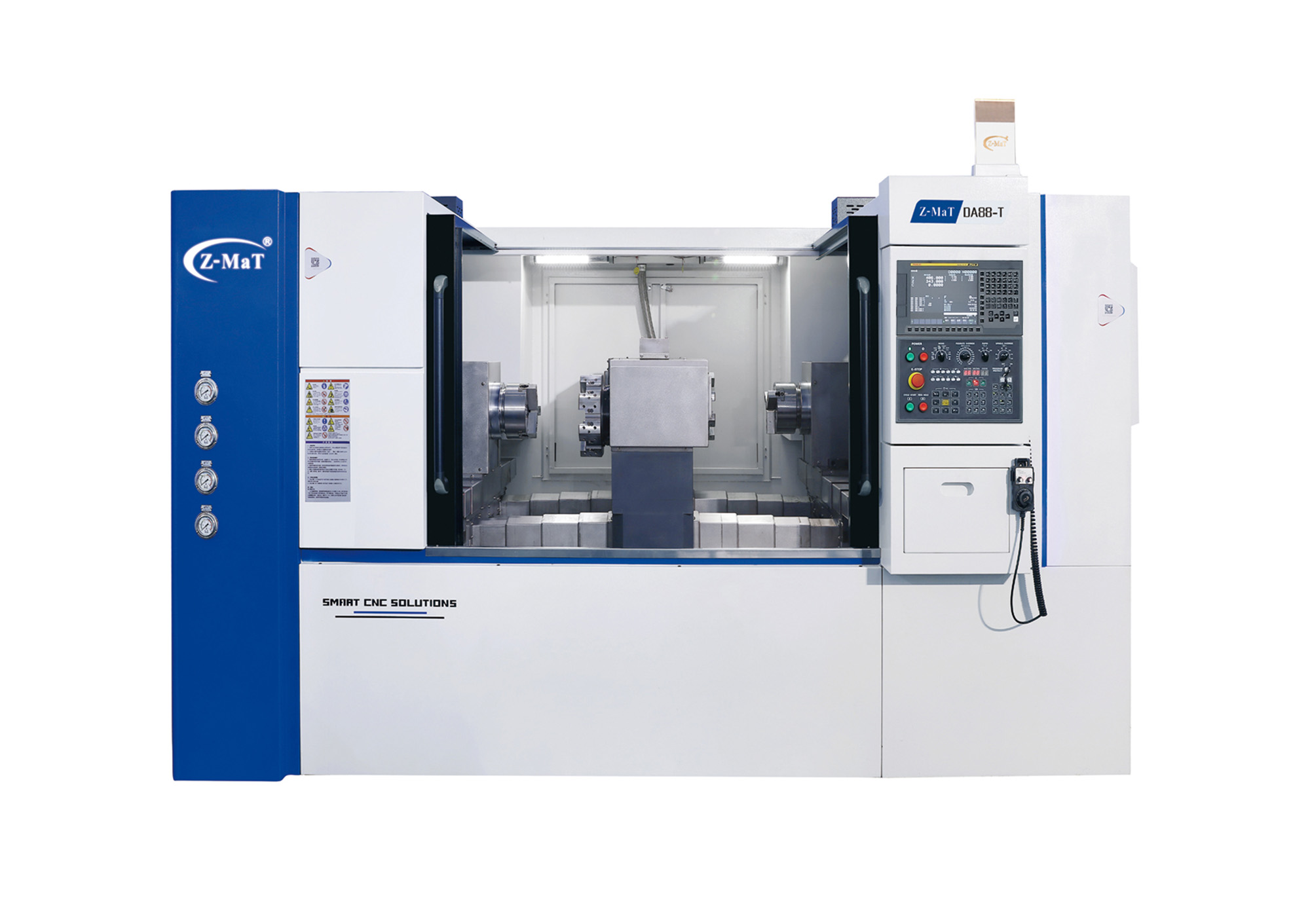

DA88-T Токарный станок с ЧПУ с противошпинделем от Z-MaT

Комплектация

Станина, главный шпиндель и противошпиндель

Токарный станок DA88-T от Z-MaT построен на сверхпрочном чугунном основании, которое эффективно гасит вибрации при тяжелых режимах резания. Конструкция обеспечивает максимальный диаметр обработки над станиной 370 мм, максимальный диаметр точения 320 мм и стандартный диаметр обработки 200 мм при максимальной длине точения 280 мм. Главный шпиндель оснащен мощным двигателем 11 кВт и прецизионными подшипниками FAG или NSK, обеспечивающими высокую стабильность вращения. Частота вращения шпинделя составляет 2000 об/мин с опциональным расширением до 4000 об/мин. Торец шпинделя выполнен по стандарту A2-6 (опционально A2-8) с диаметром отверстия 62 мм. Наличие полноценного противошпинделя позволяет перехватывать деталь в автоматическом режиме и выполнять полную обработку тыльной стороны за один установ.

Направляющие, ШВП, инструментальная система и ЧПУ

Высокая точность и скорость обработки достигаются за счет использования линейных роликовых направляющих качения HIWIN или PMI (ширина по осям X и Z — 35 мм). Ход по оси X равен 280 мм, по оси Z — 300 мм. Скорость быстрых перемещений по осям X и Z достигает 15 м/мин, а рабочая подача — 8 м/мин. Передача движения осуществляется через крупные предварительно натянутые ШВП PMI диаметром 32 мм по оси X и 40 мм по оси Z, что минимизирует деформации. Точность позиционирования осей составляет ±0.011 мм, а повторяемость — ±0.003 мм. Станок комплектуется скоростной 8-ми позиционной серворевольверной головкой с двунаправленной индексацией. Время смены инструмента составляет 0.55 секунды, что экономит 1.47 секунды по сравнению с гидравлическими головами. Для зажима резцов используются хвостовики 25x25 мм и расточные оправки диаметром до 32 мм. Управление выполняет система ЧПУ FANUC, Siemens, Syntec, GSC.

Комплектующие брендов, габариты и опции

В конструкции токарного станка DA88-T применяются узлы от ведущих мировых брендов: электроавтоматика Schneider Electric, АВВ, гидравлические патроны CHANDOX (8 дюймов) или AUTOGRIP, помпа подачи СОЖ Yunhai (370 Вт), Winhee или Hyko. Габаритные размеры станка составляют 3910х1850х2100 мм, а масса — 5600 кг. Для автоматизации производства доступен широкий выбор опций: 2, 3 и 4-кулачковые гидравлические патроны, цанговые патроны, полые и полнотелые гидроцилиндры, датчик привязки инструмента, система фильтрации масляного тумана, транспортер-конвейер для удаления стружки, автоматический податчик прутка (барфидер) и робот-манипулятор.

Токарный станок с ЧПУ с противошпинделем DA88-T от Z-MaT — это эффективное решение для модернизации вашего металлообрабатывающего производства.

Области применения

Машиностроение

Изготовление базовых элементов приводов, трансмиссий и несущих конструкций: валы, шестерни, втулки, фланцы, корпуса редукторов, станины и кронштейны. Оборудование обеспечивает высокую точность сопряжений и способность работать с крупногабаритными заготовками.

Автомобильная промышленность

Изготовление коленчатых и распределительных валов, полуосей, ступиц колес, поршней, деталей топливной аппаратуры (форсунки, плунжеры), фланцев, втулок и тормозных барабанов.

Нефтегазовая промышленность

Нарезание метрической, дюймовой и специальной резьбы на насосных штангах и бурильных трубах. Производство шпинделей задвижек, штоков, патрубков, переходников и корпусов шаровых кранов.

Энергетика

Обработка роторов турбин и генераторов, крупногабаритных валов, дисков, бандажей, колец и крепежа высокого давления для атомных и тепловых электростанций.

Медицинская промышленность

Производство прецизионных цилиндрических имплантов (винтов для остеосинтеза, стержней), хирургического инструмента (скальпели, сверла), компонентов эндопротезов и зубных абатментов.
