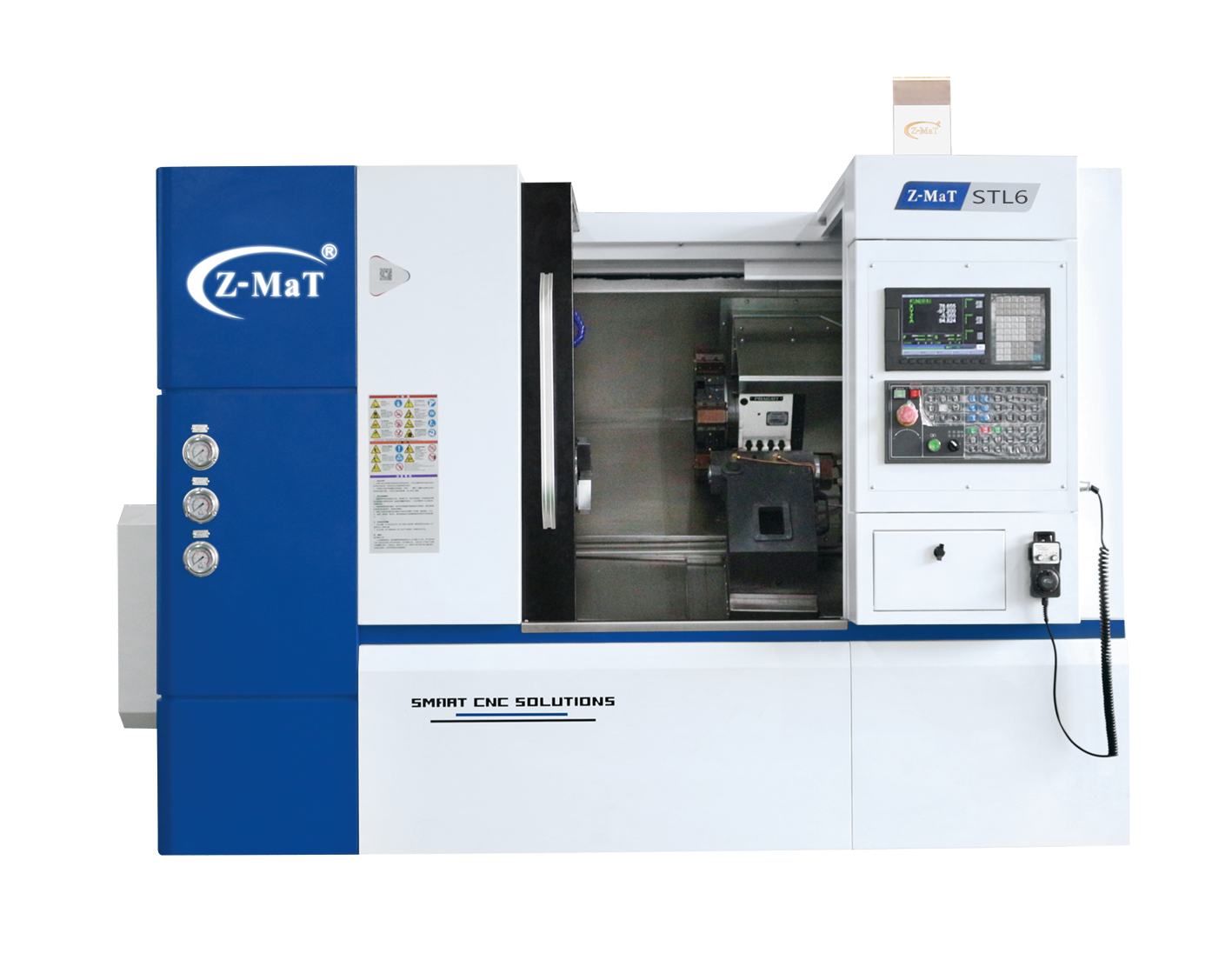

STL6 Токарный станок с ЧПУ с наклонной станиной Z-MaT

Токарный станок с ЧПУ с наклонной станиной STL6 от Z-MaT — это высокотехнологичное оборудование, разработанное для высокоточной и скоростной металлообработки деталей на машиностроительных предприятиях. Модель входит в серию Star от бренда Z-MaT (Zhejiang Z-MaT CNC Machine Tool Co., Ltd.). Купить токарный станок с ЧПУ Z-MaT STL6 выгодно для серийного и мелкосерийного выпуска высокоточных валов, фланцев, втулок и прочих деталей вращения. Цельнолитая чугунная станина с углом наклона 45 градусов гарантирует высокую жесткость, термическую стабильность, гашение вибраций и быстрый отвод стружки из рабочей зоны.

Токарный станок STL6 отличается устойчивостью к нагрузкам. Рабочая зона станка позволяет обрабатывать заготовки с максимальным диаметром над станиной до 400 мм, диаметром над суппортом до 220 мм и длиной заготовки до 400 мм. Оптимальный диаметр заготовки составляет 160 мм. Надежные комплектующие мировых брендов и гибкая конфигурация делают этот токарный станок эффективным выбором для модернизации производства.

Комплектация и технические характеристики токарного станка

Высокоскоростной шпиндельный узел и система привода

Шпиндельный блок токарного станка STL6 от станкостроительного завода Z-MaT собирается в изолированном помещении с климат-контролем. В базовой версии станок оснащен шпинделем с мощностью главного серводвигателя 7.5 кВт и крутящим моментом 78 Нм, обеспечивающим максимальную скорость вращения до 4500 об/мин (опционально 4500 об/мин). Торец шпинделя выполнен по стандарту A2-5 (опционально A2-6), конус — MT4. Диаметр отверстия шпинделя составляет 55 мм (опционально 62 мм), а диаметр сквозного отверстия для прохода прутка — 40 мм (опционально 46 мм). В шпиндельном узле установлены подшипники NSK и SKF. Станок поставляется с гидравлическим 3-х кулачковым патроном размером 6 дюймов (опционально 8 дюймов, Chandox).

Литая наклонная станина, направляющие и кинематика перемещений

Основой конструкции является жесткая цельнолитая станина с наклоном 45°. По осям X и Z применены роликовые линейные направляющие типа LM (ширина 35 мм PMI/SKF, слайдеры X, Y: 30/2/4). Скорость быстрых перемещений по осям X/Z достигает 20/20 м/мин, максимальная скорость обработки — 15000 мм/мин. Ход по оси X составляет 150 мм, по оси Z — 400 мм. Высокоточные шарико-винтовые пары (ШВП PMI) с предварительным натяжением обеспечивают точность позиционирования ±0.01/300 мм. Привод осей осуществляется серводвигателями мощностью 1.2 кВт с крутящим моментом 7.0 Нм.

Револьверная головка, задняя бабка и вспомогательные системы

Для смены инструмента токарный станок STL6 оснащен 8-ми позиционной серворевольверной головкой (опционально 12-ти позиционной) с сечением державки 25x25 мм (опционально 20x20 мм). Трехкомпонентная муфта с плоскими зубьями обеспечивает позиционирование за 0.39–0.53 секунды. Для обработки длинных заготовок используется гидравлическая программируемая задняя бабка с конусом пиноли MT4, и ходом 400 мм. В стандартную комплектацию входят автоматическая система смазки (Bijur Delimon), система подачи СОЖ, кабинетная защита, теплообменник электрошкафа и освещение рабочей зоны.

Токарный станок с ЧПУ с наклонной станиной STL6 от завода Z-MaT — это идеальное сочетание точности, надежности и производительности. Компактные габариты станка (2470x1745x1990 мм), масса 3400 кг и потребляемая мощность 14 кВт упрощают его размещение в цеху. Опционально станок оснащается стружечным конвейером, датчиком привязки инструмента, барфидером, уловителем деталей и роботом-манипулятором.

Заказывая токарный станок Z-MaT STL6, вы получаете готовое решение «под ключ» с гарантией качества, сервисной поддержкой и пусконаладочными работами.
