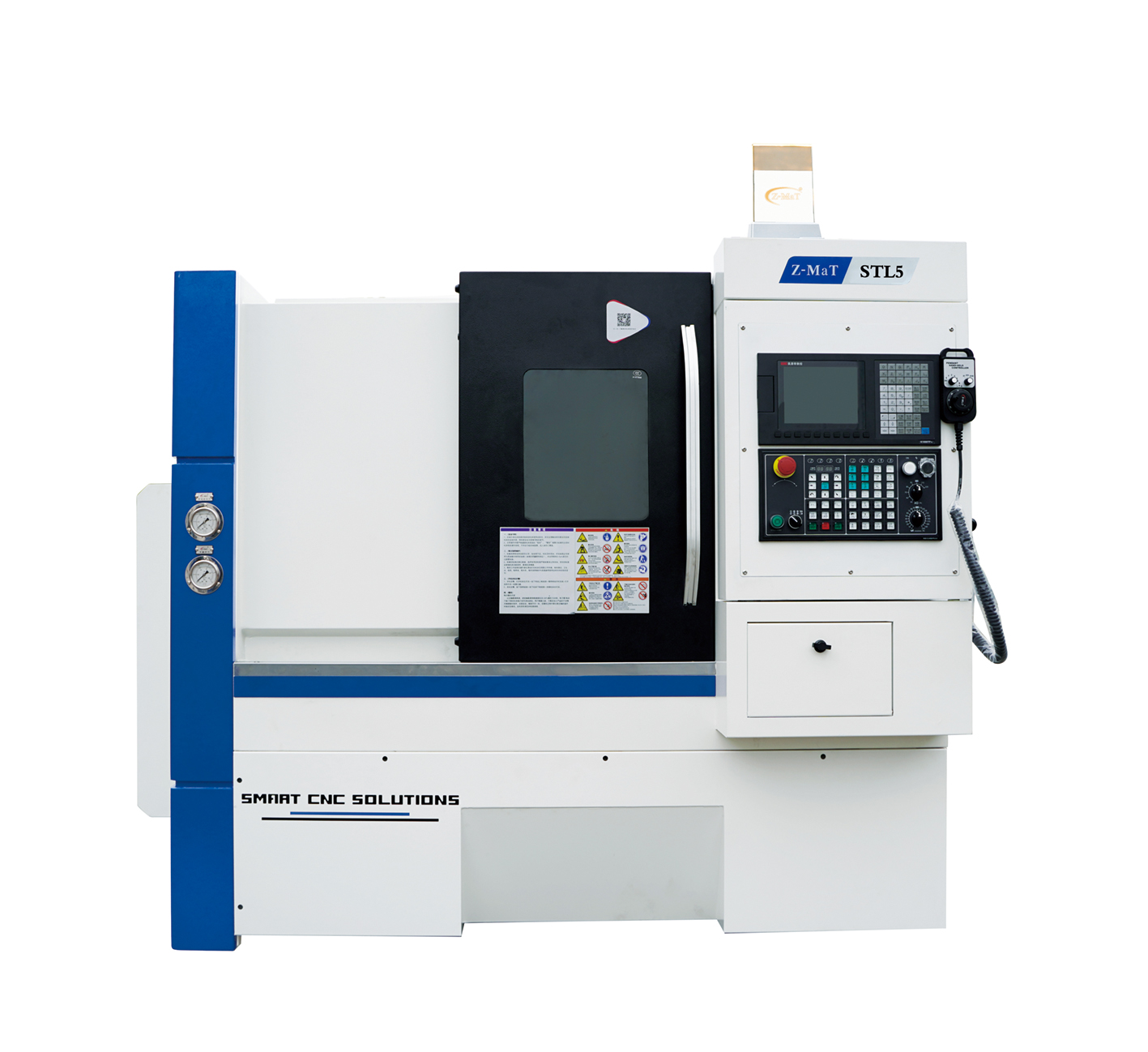

STL5 Токарный станок с ЧПУ с наклонной станиной Z-MaT

Токарный станок с наклонной станиной STL5 – это компактное и мощное решение для серийного производства деталей из черных и цветных металлов. Модель сочетает в себе жесткость конструкции, скорость позиционирования и универсальность, необходимые для современного металлообрабатывающего производства. Станок спроектирован для выполнения полного цикла токарной обработки с высокой повторяемостью и минимальными затратами времени на переналадку

Назначение и применение

Токарный станок с наклонной станиной STL5 предназначен для высокоточной обработки деталей типа «тел вращения». Оборудование оптимально подходит для предприятий автомобилестроения, приборостроения и малого машиностроения. Благодаря жесткости станины и мощности привода станок эффективно справляется с точением, растачиванием, нарезанием резьбы и торцеванием заготовок диаметром до 300 мм (над станиной). Наличие опционального сквозного отверстия шпинделя до 46 мм позволяет использовать оборудование в комплексе с устройством подачи прутка для длительной автоматической работы.

Конструкция

Наклонная станина из высокопрочных материалов

Основой производительности STL5 является монолитная станина с углом наклона направляющих 45°. Такое конструктивное решение обеспечивает устойчивость к вибрациям в процессе резания, улучшает сход стружки и облегчает доступ к рабочей зоне. Станина станка имеет оптимизированную геометрию, гарантирующую стабильность при тяжелых режимах резания и сохранение геометрической точности на протяжении всего срока эксплуатации.

Прецизионные линейные направляющие

В отличие от устаревших систем скольжения, в STL5 применяются высоконагруженные линейные направляющие качения (LM Guide). По оси X установлены направляющие шириной 30 мм (4 каретки), по оси Z – аналогично 30 мм. Это обеспечивает низкий коэффициент трения, высокую скорость перемещения (до 20 м/мин по обеим осям) и идеальную плавность хода, что напрямую влияет на качество поверхности обработанных деталей.

Мощный шпиндельный узел

Станок комплектуется высокоточным шпинделем на прецизионных подшипниках с отверстием 48 мм (опционально 55 мм). Главный двигатель мощностью 5.5 кВт (опц. 7.5 кВт) развивает номинальный крутящий момент 35 Нм, что позволяет уверенно обрабатывать как алюминиевые сплавы, так и нержавеющую сталь. Максимальная скорость вращения 4500 об/мин обеспечивает высокую производительность при чистовой обработке.

Инструментальная система (револьверная головка)

Для смены инструмента в станке применяется револьверная головка с количеством позиций 8 (опционально 12). Высота центра составляет 63 мм, что позволяет использовать стандартный инструмент с сечением державки 20×20 мм. Головка обеспечивает высокую точность фиксации и жесткость зажима инструмента, что критически важно при растачивании глубоких отверстий и нарезании резьбы.

Опциональная задняя бабка

Для устойчивой обработки длинномерных заготовок (до 400 мм) станок оснащается гидравлической задней бабкой (HPT) с конусом пиноли MT4. В зависимости от конфигурации может быть установлена стандартная или программируемая (SPT) задняя бабка, что позволяет автоматизировать процесс упора длинных валов без участия оператора.
