Характеристики
Патрон (Рабочая зона):
18", *15"
Макс. длина заготовки (Рабочая зона):
1000
Макс. диаметр над станиной, мм. (Рабочая зона):
Ø800
Макс. диаметр над суппортом, мм. (Рабочая зона):
Ø600
Отверстие шпинделя, мм. (Шпиндель):
Ф110/ *Ф120
Макс. диам. сквозн. отверстия, мм (Шпиндель):
Ф95/ *Ф110
Получить консультацию онлайн
#PROP_TITLE#:
#PROP_VALUE#

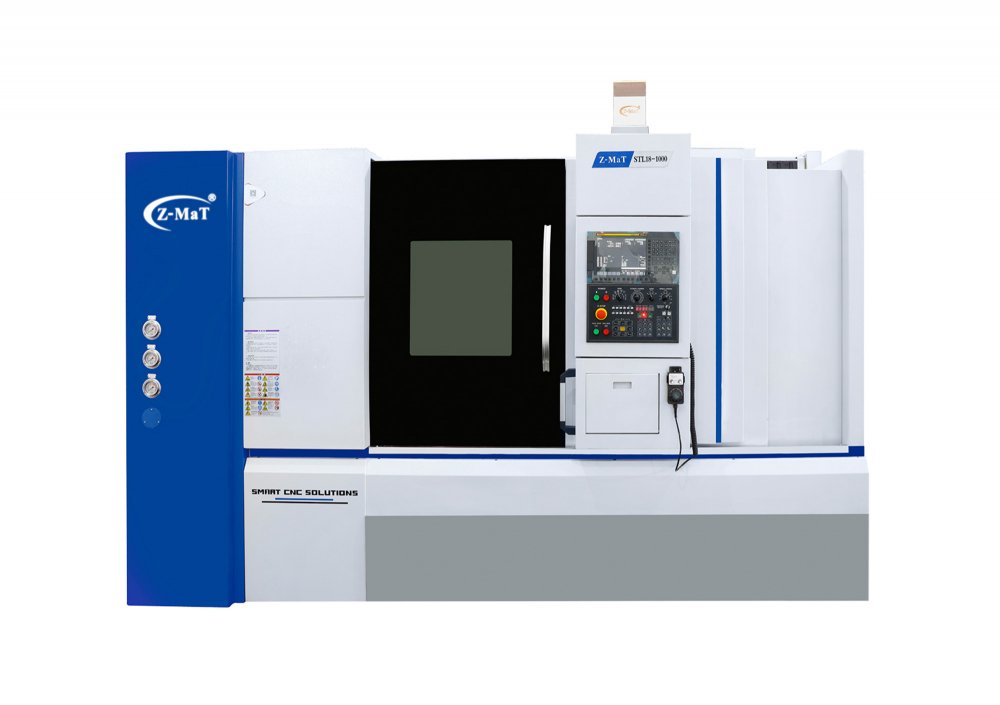

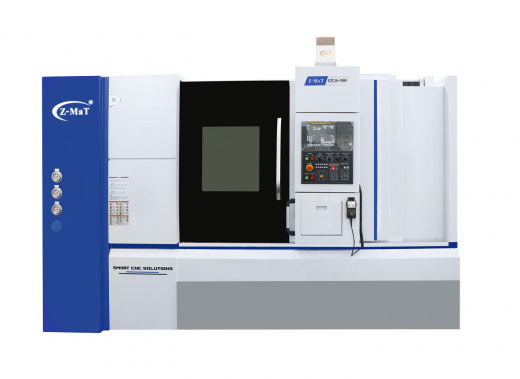

Серия Star STL — токарные станки с наклонной станиной
Серия Star STL — это широкая линейка токарных станков с наклонной станиной. Главные особенности – вариативность внутреннего оснащения станка и используемой оснастки и широкий модельный ряд, который позволяет обрабатывать детали разной длины и диаметра.
Star STL отлично помогает решать задачи в автоматизации технологических процессов производства: автозапчастей, приборов, электротехнических изделий, механических изделий и т.д.
Оборудование серии STL рассчитано на широкий круг пользователей — от малых предприятий до крупных заводов и корпораций с опытным штатом операторов ЧПУ. К особенностям линейки можно отнести: цельнолитую наклонную станину «True Align» под углом 35°/45° большой жёсткости, наличие различных типов задней бабки. Также на станке используются прецизионные линейные направляющие с широким пролетом по осям X, Z, что обеспечивает точность и надёжность обработки в течение длительного срока службы оборудования. Шлифованные высокоточные винты ШВП с технологией предварительного натяга на 2-х осях обеспечивают минимальное трение и повышенную эффективность передачи усилия на высоких скоростях, что даёт точность перемещения. Высокоскоростной шпиндель, револьверная головка с двунаправленным позиционированием и возможностью быстрой смены инструмента и точность позиционирования гарантируют быструю обработку изделий по высоким стандартам.
Серия Star STL – токарное оборудование с широким функционалом по оптимальной стоимости в своём сегменте.
Стандартная комплектация
- Гидравлический 3-кулачковый патрон
- 8-позиционная револьверная головка
- Автоматическая система смазки
- Автоматическая система охлаждения
- Гидравлическая задняя бабка
- Трехцветная сигнальная лампа
- Освещение рабочей зоны
- Защитные кожуха
- Гидравлическая система
- Теплообменник шкафа электрооборудования
Опциональная комплектация
- 2-позиционная револьверная головка
- Различные патроны и цанги
- Программируемая задняя бабка
- Конвейер для отвода стружки
- Устройство для настройки инструмента
- Устройство подачи прутка
- Уловитель масляных паров
- Кондиционер для шкафа электрооборудования
- Серво/гидравлический/ручной редуктор
Области применения
Характеристики
Рабочая зона
Патрон
18", *15"
Макс. длина заготовки
1000
Макс. диаметр над станиной, мм.
Ø800
Макс. диаметр над суппортом, мм.
Ø600
Шпиндель
Мощность главн. двигателя, кВт.
18, *22 кВт 8 полюсной
Отверстие шпинделя, мм.
Ф110/ *Ф120
Тип конца шпинделя
А2-11/ *А2-11
Номинальный крутящий момент
280
Главный серводвигатель
X:3.0 Z:3.0
Макс. скорость вращения
1500 *зубчатый редуктор, *1000 *зубчатый редуктор
Макс. диам. сквозн. отверстия, мм
Ф95/ *Ф110
Направляющие
Тип направляющих
LM
Ширина/кол-во/слайдеры, мм
X:45/2/4、Z:55/2/4
Угол наклона станины
45°
Инструментальная система
Тип магазина
Револьверная голова
Тип
Револьверная голова
Количество
8, *12
Сечение державки, мм.
32×32
Высота центра, мм.
125
Задняя бабка
Тип
Гидравлическая, *HPT, *SST, *SPT
Конус пиноли
MT6
Перемещение пиноли, мм.
150
Перемещение задней бабки (мм)
200-1000
Перемещения
Перемещение по оси X
380
Перемещение по оси Z
1000
Точность
Точность позиционирования, мм (Точность)
0.011/0.021
Повторяемость, мм. (Точность)
X: 0.003, Z: 0.0065
Общее
Потребляемая мощность, кВа
32
Габариты станка (ДхШхВ), мм
4200×2200×2550
Вес станка, кг
9150
