Характеристики
Патрон (Рабочая зона):
10"
Макс. длина заготовки (Рабочая зона):
1800(С2С 2000)
Макс. диаметр над станиной, мм. (Рабочая зона):
Ø570
Макс. диаметр над суппортом, мм. (Рабочая зона):
Ø360
Отверстие шпинделя, мм. (Шпиндель):
Ф86/ *Ф75
Макс. диам. сквозн. отверстия, мм (Шпиндель):
Ф75/ *Ф65
Получить консультацию онлайн
#PROP_TITLE#:
#PROP_VALUE#

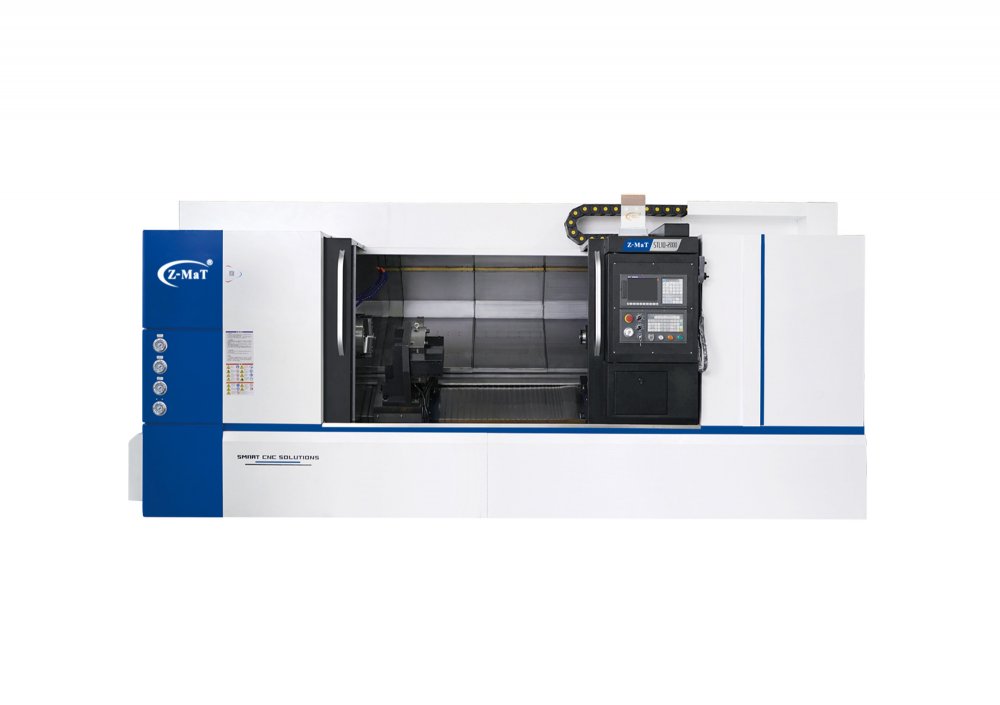

Серия Star STL — токарные станки с наклонной станиной
Серия Star STL — это широкая линейка токарных станков с наклонной станиной. Главные особенности – вариативность внутреннего оснащения станка и используемой оснастки и широкий модельный ряд, который позволяет обрабатывать детали разной длины и диаметра.Star STL отлично помогает решать задачи в автоматизации технологических процессов производства: автозапчастей, приборов, электротехнических изделий, механических изделий и т.д.
Оборудование серии STL рассчитано на широкий круг пользователей — от малых предприятий до крупных заводов и корпораций с опытным штатом операторов ЧПУ. К особенностям линейки можно отнести: цельнолитую наклонную станину «True Align» под углом 35°/45° большой жёсткости, наличие различных типов задней бабки. Также на станке используются прецизионные линейные направляющие с широким пролетом по осям X, Z, что обеспечивает точность и надёжность обработки в течение длительного срока службы оборудования. Шлифованные высокоточные винты ШВП с технологией предварительного натяга на 2-х осях обеспечивают минимальное трение и повышенную эффективность передачи усилия на высоких скоростях, что даёт точность перемещения. Высокоскоростной шпиндель, револьверная головка с двунаправленным позиционированием и возможностью быстрой смены инструмента и точность позиционирования гарантируют быструю обработку изделий по высоким стандартам.
Серия Star STL – токарное оборудование с широким функционалом по оптимальной стоимости в своём сегменте.
Стандартная комплектация
- Гидравлический 3-кулачковый патрон
- 8-позиционная револьверная головка
- Автоматическая система смазки
- Автоматическая система охлаждения
- Гидравлическая задняя бабка
- Трехцветная сигнальная лампа
- Освещение рабочей зоны
- Защитные кожуха
- Гидравлическая система
- Теплообменник шкафа электрооборудования
Опциональная комплектация
- 2-позиционная револьверная головка
- Различные патроны и цанги
- Программируемая задняя бабка
- Конвейер для отвода стружки
- Устройство для настройки инструмента
- Устройство подачи прутка
- Уловитель масляных паров
- Кондиционер для шкафа электрооборудования
- Серво/гидравлический/ручной редуктор
Области применения
Характеристики
Рабочая зона
Патрон
10"
Макс. длина заготовки
1800(С2С 2000)
Макс. диаметр над станиной, мм.
Ø570
Макс. диаметр над суппортом, мм.
Ø360
Шпиндель
Мощность главн. двигателя, кВт.
15
Отверстие шпинделя, мм.
Ф86/ *Ф75
Тип конца шпинделя
А2-8/ А2-8
Номинальный крутящий момент
48
Главный серводвигатель
1,8
Макс. скорость вращения
3000 *редуктор ,*3200 *редуктор
Макс. диам. сквозн. отверстия, мм
Ф75/ *Ф65
Направляющие
Тип направляющих
LM
Ширина/кол-во/слайдеры, мм
X:35/2/4,Z:35/2/4
Угол наклона станины
35°
Инструментальная система
Тип магазина
Револьверная голова
Тип
Револьверная голова
Количество
8/ *12
Сечение державки, мм.
25×25
Высота центра, мм.
100
Задняя бабка
Тип
SST, *SPT
Конус пиноли
MT4
Перемещение пиноли, мм.
150
Перемещение задней бабки (мм)
1800
Перемещения
Перемещение по оси X
280
Перемещение по оси Z
2000
Точность
Точность позиционирования, мм (Точность)
X: 0.011 , Z: 0.021
Повторяемость, мм. (Точность)
X: 0.003 , Z: 0.0065
Общее
Потребляемая мощность, кВа
22
Габариты станка (ДхШхВ), мм
5150×2070×2150
Вес станка, кг
8700
