Характеристики
Патрон (Рабочая зона):
8"
Макс. длина заготовки (Рабочая зона):
320
Макс. диаметр над станиной, мм. (Рабочая зона):
Ø450
Макс. диаметр над суппортом, мм. (Рабочая зона):
Ø300
Отверстие шпинделя, мм. (Шпиндель):
Ф62
Макс. диам. сквозн. отверстия, мм (Шпиндель):
Ф52
Получить консультацию онлайн
#PROP_TITLE#:
#PROP_VALUE#

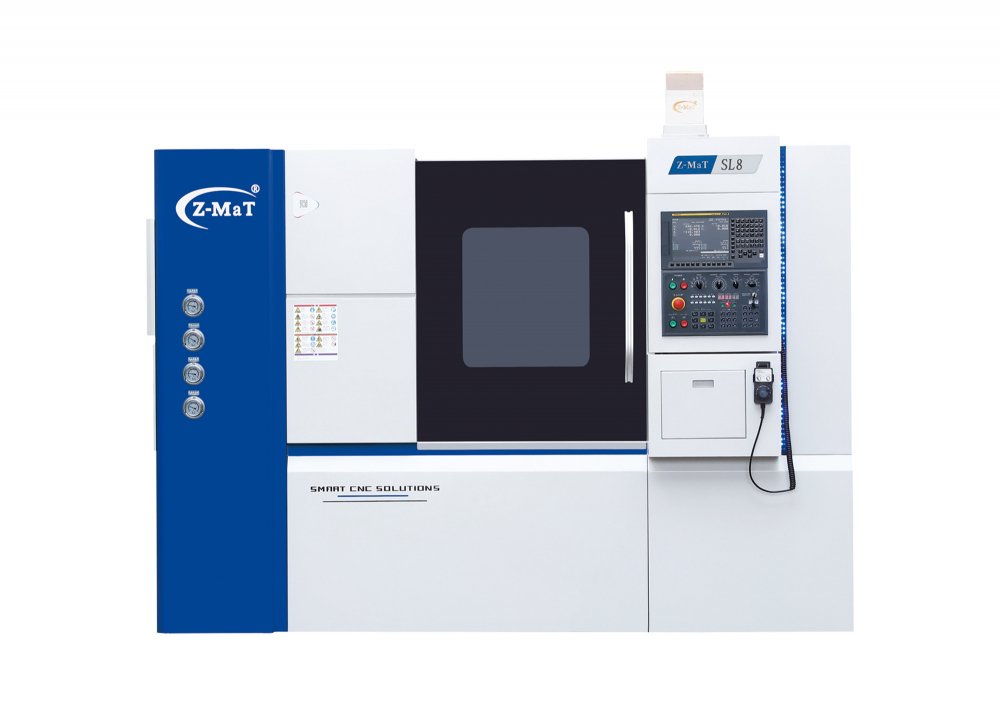

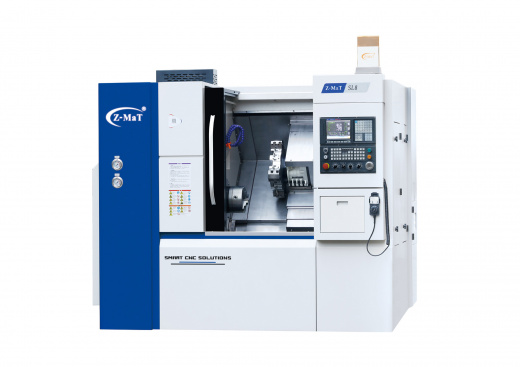

Серия Star SL – горизонтальные токарные станки с наклонной станиной без задней бабки для высокоэффективной обработки дисков и коротких деталей.
Цельнолитая наклонная станина «True Align» с вариантами углов наклона 35°/45°/60° без задней бабки разработана с дополнительными приводными держателями инструмента под револьверной головкой для моделей SL6 и SL10E на 8/12 позиций. Такое оснащение значительно расширяет технические возможности механообработки. Линейные шариковые направляющие две по X и две по Z обеспечивают плавное и максимально точное перемещение каретки по рельсу при минимальном трении, повышая производительность и точность позиционирования в серии SL.
Частота вращения шпинделя в серии имеет широкие опциональные возможности от 1000 до 5000 об/мин, как и диаметр отверстия и максимальный диаметр сквозного отверстия, что гарантирует более точную настройку под нужды конкретного производственного цикла и высокую производительность оборудования в целом. А выбор патронов от 6" до 15" в зависимости от модели станка позволяет адаптировать оборудование под различные задачи.
Серия Star SL сочетает в себе преимущества более нового поколения моделей токарного оборудования STL, но по более оптимальной стоимости. Это делает серию токарных станков с наклонной станиной без задней бабки идеальным решением для большинства предприятий с крупносерийным производством и высокой степенью автоматизации тех процессов.
Star SL – токарное оборудование, которое закроет различные потребности в автоматизации.
Цельнолитая наклонная станина «True Align» с вариантами углов наклона 35°/45°/60° без задней бабки разработана с дополнительными приводными держателями инструмента под револьверной головкой для моделей SL6 и SL10E на 8/12 позиций. Такое оснащение значительно расширяет технические возможности механообработки. Линейные шариковые направляющие две по X и две по Z обеспечивают плавное и максимально точное перемещение каретки по рельсу при минимальном трении, повышая производительность и точность позиционирования в серии SL.
Частота вращения шпинделя в серии имеет широкие опциональные возможности от 1000 до 5000 об/мин, как и диаметр отверстия и максимальный диаметр сквозного отверстия, что гарантирует более точную настройку под нужды конкретного производственного цикла и высокую производительность оборудования в целом. А выбор патронов от 6" до 15" в зависимости от модели станка позволяет адаптировать оборудование под различные задачи.
Серия Star SL сочетает в себе преимущества более нового поколения моделей токарного оборудования STL, но по более оптимальной стоимости. Это делает серию токарных станков с наклонной станиной без задней бабки идеальным решением для большинства предприятий с крупносерийным производством и высокой степенью автоматизации тех процессов.
Star SL – токарное оборудование, которое закроет различные потребности в автоматизации.
Стандартная комплектация
- Гидравлический 3-х кулачковый патрон
- 8-позиционная револьверная головка
- Автоматическая система смазки
- Автоматическая система охлаждения
- Гидравлический 3-х кулачковый патрон
Опциональная комплектация
- 12-позиционная револьверная головка
- Конвейер для отвода стружки
- Устройство для настройки инструмента
- Устройство подачи прутка
- Кондиционер для шкафа электрооборудования
- Статичный приводной блок на инструментальном столе
Области применения
Характеристики
Рабочая зона
Патрон
8"
Макс. длина заготовки
320
Макс. диаметр над станиной, мм.
Ø450
Макс. диаметр над суппортом, мм.
Ø300
Шпиндель
Мощность главн. двигателя, кВт.
11
Отверстие шпинделя, мм.
Ф62
Тип конца шпинделя
А2-6
Номинальный крутящий момент
52.5
Главный серводвигатель
X: 1.8, Z: 1.3
Макс. скорость вращения
4000, *2000
Макс. диам. сквозн. отверстия, мм
Ф52
Направляющие
Тип направляющих
LM
Ширина/кол-во/слайдеры, мм
X: 35/2/4 Z: 35/2/4
Угол наклона станины
45°
Инструментальная система
Тип магазина
Револьверная головка
Тип
Револьверная головка
Количество
8, *12
Сечение державки, мм.
25×25, * 20×20
Высота центра, мм.
80
Перемещения
Перемещение по оси X
250
Перемещение по оси Z
300
Ускор. перемещение по осям X/Z, мм.
20/20
Точность
Точность позиционирования, мм (Точность)
X, Z: 0.011
Повторяемость, мм. (Точность)
X, Z : 0.003
Общее
Система числового управления
индивидуально
Потребляемая мощность, кВа
15
Габариты станка (ДхШхВ), мм
2500×1750×2100
Вес станка, кг
3300
Угол наклона станины
45°
