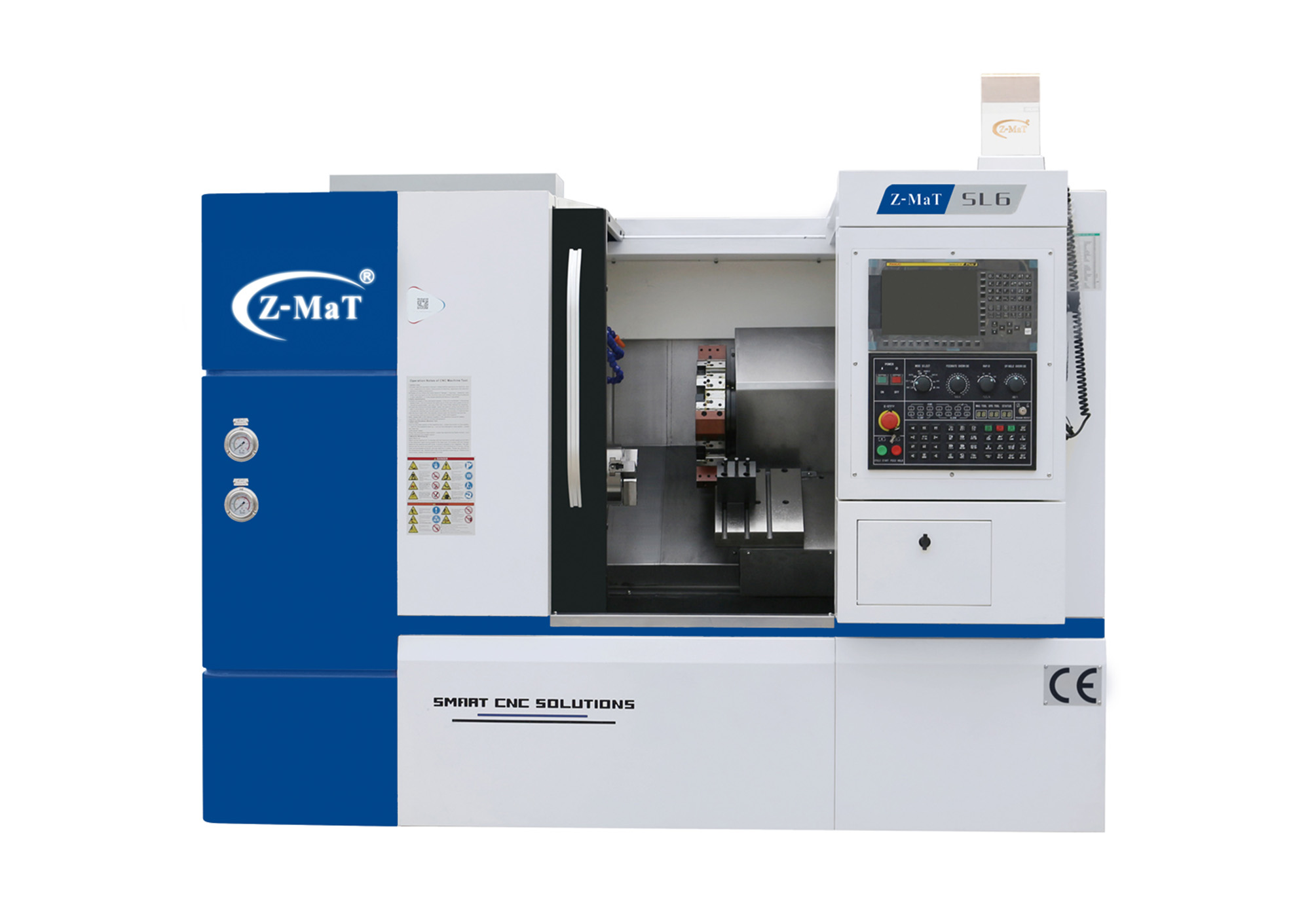

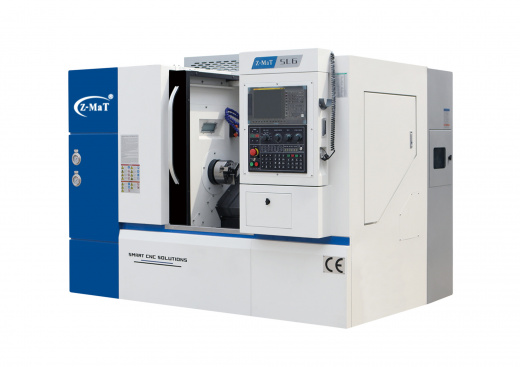

SL6 Токарный станок с ЧПУ Z-MaT

Токарный станок с ЧПУ SL6 Z-MaT применяется в машиностроении, приборостроении, производстве автокомпонентов, гидравлической и пневматической арматуры, электротехнических изделий, крепежа и металлических комплектующих. Модель подходит для серийной и мелкосерийной обработки коротких деталей в патроне: втулок, фланцев, колец, муфт, переходников, штуцеров, гаек, крышек и небольших корпусных заготовок.

Станок построен на наклонной станине 35° и подходит для производственных участков, где важны компактное размещение, стабильная точность и высокая скорость цикла. Конструкция без задней бабки делает SL6 рациональным решением для обработки коротких деталей в патроне, когда требуется экономичный токарный центр с ЧПУ по металлу без лишней занимаемой площади.

Рабочая зона SL6 позволяет обрабатывать заготовки диаметром до Ø480 мм над станиной и до Ø210 мм над суппортом. Максимальная длина заготовки — 250 мм, опционально до 350 мм. Перемещение по оси X составляет 200 мм, по оси Z — 250 мм, опционально 350 мм. Ускоренное перемещение по осям X/Z — 20/25 м/мин, максимальная скорость обработки — 8 м/мин. Точность позиционирования по осям X/Z — 0,011 мм, повторяемость — 0,003 мм. Эти параметры делают станок подходящим для предприятий, которым нужен токарный станок с ЧПУ Z-MaT для стабильного выпуска деталей с контролируемой геометрией.

Комплектация

Жёсткая станина и компактная компоновка

Токарный станок SL6 выполнен на наклонной станине 35°, что улучшает сход стружки, повышает удобство обслуживания рабочей зоны и снижает влияние вибраций при резании. В конструкции заявлено искусственное и естественное старение металла в течение 2 лет – это направлено на повышение стабильности литой базы и сохранение геометрии станка при эксплуатации.

Компактная компоновка без задней бабки снижает требования к площади установки и делает модель удобной для участков с высокой плотностью оборудования. При габаритах 2450×1800×1950 мм и массе 3100 кг станок сохраняет устойчивую базу для токарной обработки, но не перегружает производственное пространство.

Шпиндель и зажим заготовки

В стандартной конфигурации SL6 применяется 6-дюймовый гидравлический 3-кулачковый патрон. В зависимости от задачи доступны исполнения с патронами 8″ и 10″. Отверстие шпинделя – Ø55 мм, опционально Ø62 или Ø81 мм; максимальный диаметр сквозного отверстия – Ø46 мм, опционально Ø52 или Ø70 мм. Конус шпинделя – A2-5, опционально A2-6 или A2-8.

Скорость вращения шпинделя зависит от исполнения и может составлять 4500, 5000, 4000, 2500, 2000 или 1600 об/мин. Мощность главного двигателя – 7,5/5,5 кВт, опционально 11/7,5 кВт; номинальный крутящий момент – 35 Нм. Для главного шпинделя используются прецизионные радиально-упорные шарикоподшипники и роликоподшипники, что важно для точности вращения, устойчивости к нагрузкам и стабильной работы на производственных режимах.

Направляющие и точность перемещений

По осям X и Z установлены линейные направляющие LM с компоновкой X: 35/2/4 и Z: 35/2/4. Такая схема обеспечивает жёсткую опору, плавное скольжение и хорошую повторяемость перемещений. Для передачи движения применяются шарико-винтовые пары X: Ø25/10 и Z: Ø32/10.

ШВП в сочетании с линейными направляющими снижает трение и помогает сохранить точность при длительной работе в цикле. Это особенно важно для серийной токарной обработки, где оборудование должно одинаково отрабатывать программу на первой и последней детали партии.

Револьверная головка и инструмент

В стандартную комплектацию входит 8-позиционная револьверная головка. Опционально доступна 12-позиционная револьверная головка. Сечение инструмента – 20×20 мм, опционально 25×25 мм; диаметр расточного резца – Ø25 мм. Высота центра – 63 мм, опционально 80 мм.

Револьверная головка обеспечивает быструю смену инструмента и сокращает вспомогательное время в цикле. Трёхкомпонентная муфта с плоскими зубьями позволяет индексировать диск без подъёма, повышая точность и жёсткость фиксации инструмента.

Система ЧПУ и комплектующие

В стандартной спецификации SL6 указана система ЧПУ Siemens, привод шпинделя CTB, двигатели Siemens, шпиндель Giessen, подшипник шпинделя DRZ, ШВП PMI/Hiwin, подшипники ШВП SKF/Koyo и P4, направляющие PMI/Hiwin, гидравлический патрон и гидроцилиндр Chandox, система смазки Bijur Delimon, соединительные муфты Miki Pulley, электронные компоненты Schneider, насос системы охлаждения LEO 550W, охлаждение шкафа автоматики Tongfei и гидростанция Hyko.

Такая компонентная база важна для производств, которым нужна не только цена токарного станка с ЧПУ, но и понятная надёжность ключевых узлов: ЧПУ, электрики, шпинделя, направляющих, смазки и системы охлаждения.

Опции для расширения возможностей

Для SL6 доступны 2-, 3- и 4-кулачковые патроны, цанговые патроны, полый и полнотелый гидроцилиндр, барфидер, транспортёр-конвейер стружки, фильтр масляного тумана, датчик привязки, устройство настройки инструмента, кондиционер шкафа электрооборудования, приводные инструменты и робот-манипулятор. Эти опции позволяют адаптировать токарный станок Z-MaT под конкретную номенклатуру деталей, автоматизировать подачу заготовок и снизить долю ручных операций.

Токарный станок с наклонной станиной без задней бабки SL6 от завода Z-MaT – выбор для предприятий, которым нужен компактный токарный станок с ЧПУ с наклонной станиной, линейными направляющими, револьверной головкой и возможностью расширения комплектации под задачи производства. Модель подойдёт для серийной обработки коротких деталей, где важны точность, скорость переналадки, стабильность цикла и рациональное использование площади участка.
