Характеристики
Патрон (Рабочая зона):
6 *8
Макс. длина заготовки (Рабочая зона):
цанга 430, патрон 400
Макс. диаметр поворота (Рабочая зона):
Ф180
Макс. диаметр над станиной, мм. (Рабочая зона):
Ø 400
Макс. диаметр над суппортом, мм. (Рабочая зона):
Ø 160
Отверстие шпинделя, мм. (Шпиндель):
Ф 55, *62
Получить консультацию онлайн
#PROP_TITLE#:
#PROP_VALUE#

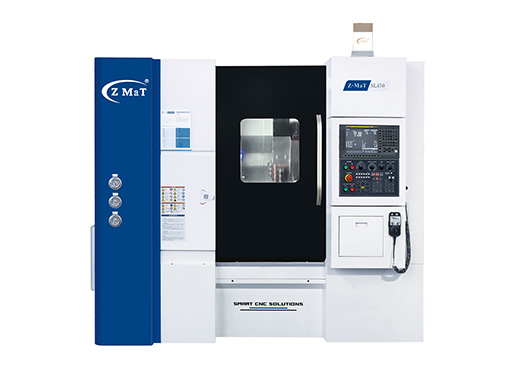

Серия Star SL – горизонтальные токарные станки с наклонной станиной без задней бабки для высокоэффективной обработки дисков и коротких деталей!
Цельнолитая наклонная станина «True Align» с вариантами углов наклона 35°/45°/60° без задней бабки разработана с дополнительными приводными держателями инструмента под револьверной головкой для моделей SL6 и SL10E на 8/12 позиций. Такое оснащение значительно расширяет технические возможности механообработки. Линейные шариковые направляющие две по X и две по Z обеспечивают плавное и максимально точное перемещение каретки по рельсу при минимальном трении, повышая производительность и точность позиционирования в серии SL.
Частота вращения шпинделя в серии имеет широкие опциональные возможности от 1000 до 5000 об/мин, как и диаметр отверстия и максимальный диаметр сквозного отверстия, что гарантирует более точную настройку под нужды конкретного производственного цикла и высокую производительность оборудования в целом. А выбор патронов от 6" до 15" в зависимости от модели станка позволяет адаптировать оборудование под различные задачи.
Серия Star SL сочетает в себе преимущества более нового поколения моделей токарного оборудования STL, но по более оптимальной стоимости. Это делает серию токарных станков с наклонной станиной без задней бабки идеальным решением для большинства предприятий с крупносерийным производством и высокой степенью автоматизации тех процессов.
Star SL – токарное оборудование, которое закроет различные потребности в автоматизации.
Цельнолитая наклонная станина «True Align» с вариантами углов наклона 35°/45°/60° без задней бабки разработана с дополнительными приводными держателями инструмента под револьверной головкой для моделей SL6 и SL10E на 8/12 позиций. Такое оснащение значительно расширяет технические возможности механообработки. Линейные шариковые направляющие две по X и две по Z обеспечивают плавное и максимально точное перемещение каретки по рельсу при минимальном трении, повышая производительность и точность позиционирования в серии SL.
Частота вращения шпинделя в серии имеет широкие опциональные возможности от 1000 до 5000 об/мин, как и диаметр отверстия и максимальный диаметр сквозного отверстия, что гарантирует более точную настройку под нужды конкретного производственного цикла и высокую производительность оборудования в целом. А выбор патронов от 6" до 15" в зависимости от модели станка позволяет адаптировать оборудование под различные задачи.
Серия Star SL сочетает в себе преимущества более нового поколения моделей токарного оборудования STL, но по более оптимальной стоимости. Это делает серию токарных станков с наклонной станиной без задней бабки идеальным решением для большинства предприятий с крупносерийным производством и высокой степенью автоматизации тех процессов.
Star SL – токарное оборудование, которое закроет различные потребности в автоматизации.
Стандартная комплектация
- Гидравлический патрон
- Инструментальный стол
- Эргономичная конструкция панели управления
- Автоматическая система смазки
- Автоматическая охлаждающая система
- Встроенные системы безопасности
Опциональная комплектация
- Различные патроны и цанги
- Различные системы управления
- Приводной инструмент
- Устройство подачи прутка
Области применения
Характеристики
Рабочая зона
Патрон
6 *8
Макс. длина заготовки
цанга 430, патрон 400
Макс. диаметр поворота
Ф180
Макс. диаметр над станиной, мм.
Ø 400
Макс. диаметр над суппортом, мм.
Ø 160
Шпиндель
Отверстие шпинделя, мм.
Ф 55, *62
Тип конца шпинделя
А2-5, *А2-6
Номинальный крутящий момент
35
Главный серводвигатель
7,5
Макс. скорость вращения
4500, *4000, *2000
Макс. диам. сквозн. отверстия, мм
Ф 46, *52
Направляющие
Тип направляющих
Линейные направляющие
Ширина/кол-во/слайдеры, мм
X:30/2/4、Z:30/2/4
Угол наклона станины
45
Инструментальная система
Тип магазина
Инструментальный стол
Тип
Инструментальный стол
Количество
5-9
Сечение державки, мм.
20х20, Ф25
Перемещения
Перемещение по оси X
450
Перемещение по оси Z
410
Ускор. перемещение по осям X/Z, мм.
25/25
Точность
Точность позиционирования, мм (Точность)
X、Z： 0.011
Повторяемость, мм. (Точность)
X、Z： 0.006
Общее
Система числового управления
индивидуально
Потребляемая мощность, кВа
12
Габариты станка (ДхШхВ), мм
2350х1760х2090
Вес станка, кг
3500
Угол наклона станины
45
