Характеристики
Патрон (Рабочая зона):
6 *8
Макс. длина заготовки (Рабочая зона):
цанга 300, патрон 300
Макс. диаметр над станиной, мм. (Рабочая зона):
Ø 420
Макс. диаметр над суппортом, мм. (Рабочая зона):
Ø 140
Центральное отверстие поворотной оси, мм (Стол):
12
Отверстие шпинделя, мм. (Шпиндель):
Ф48, *55
Получить консультацию онлайн
#PROP_TITLE#:
#PROP_VALUE#

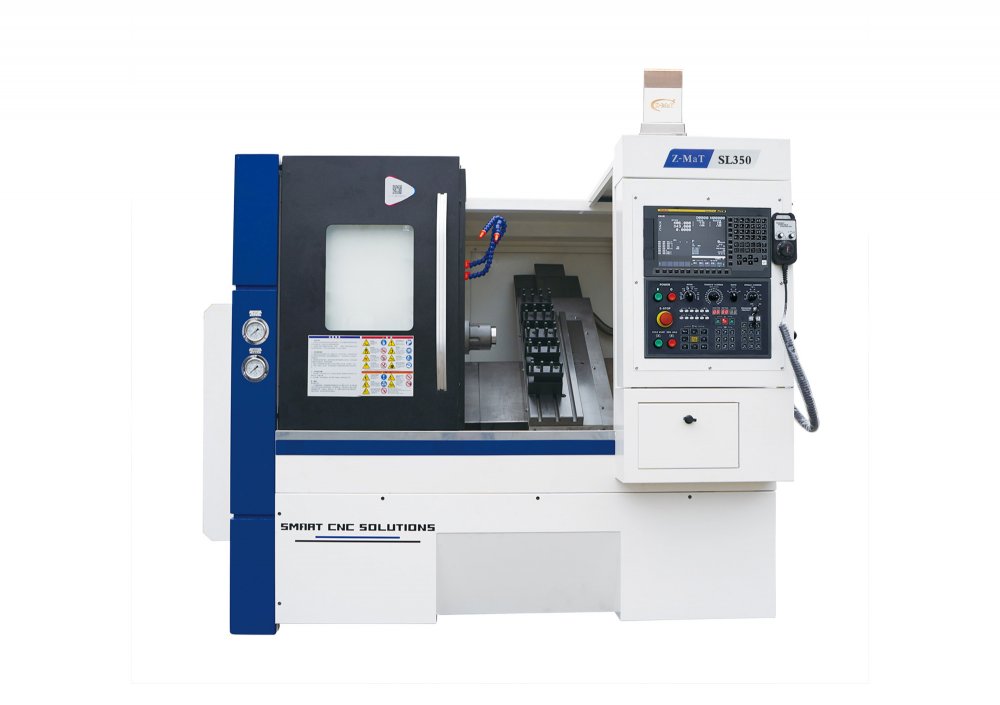

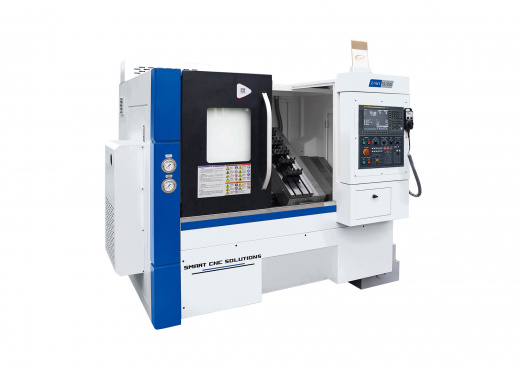

Серия Star SL – горизонтальные токарные станки с наклонной станиной без задней бабки для высокоэффективной обработки дисков и коротких деталей!

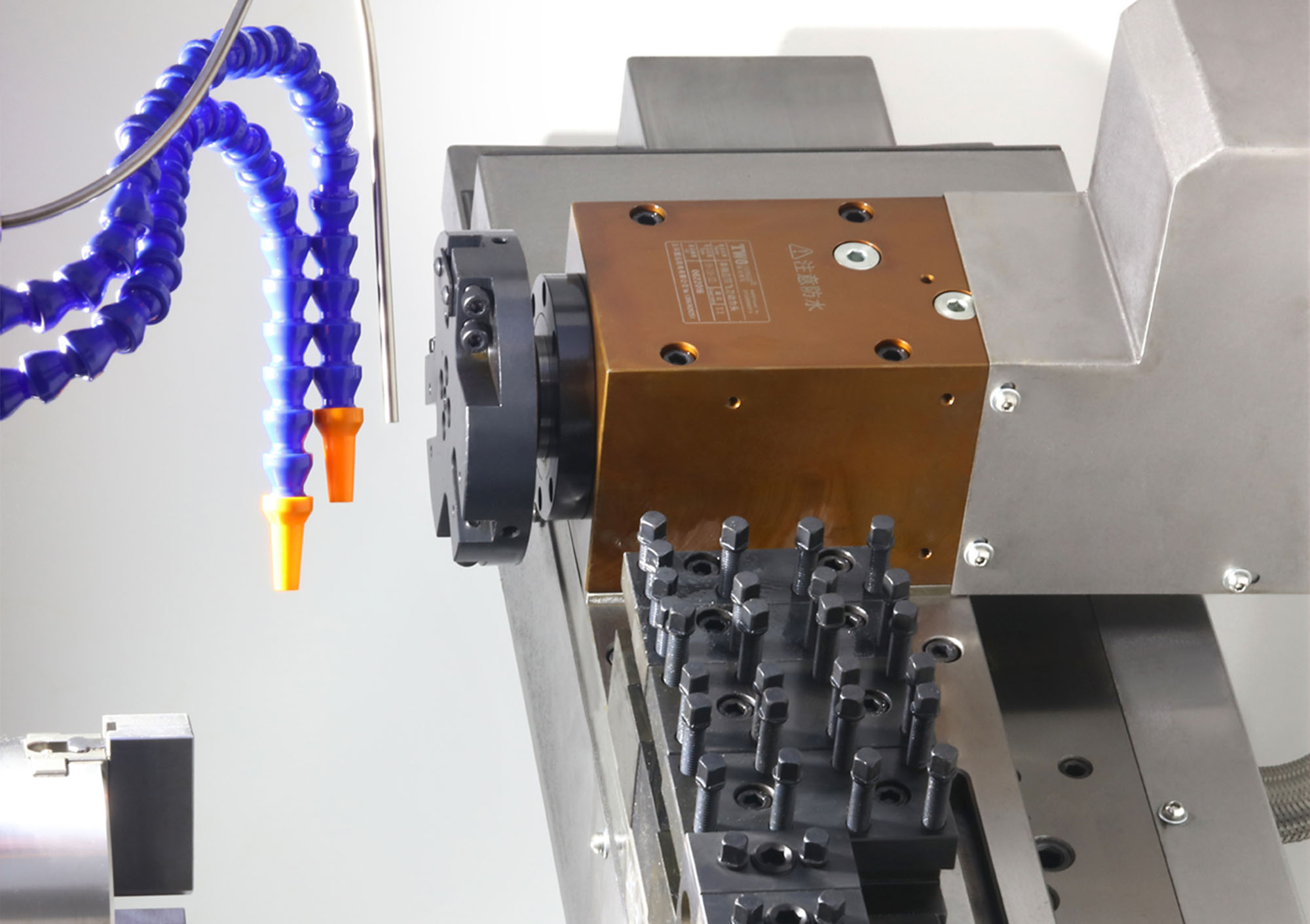

Цельнолитая наклонная станина «True Align» с вариантами углов наклона 35°/45°/60° без задней бабки разработана с дополнительными приводными держателями инструмента под револьверной головкой для моделей SL6 и SL10E на 8/12 позиций. Такое оснащение значительно расширяет технические возможности механообработки. Линейные шариковые направляющие две по X и две по Z обеспечивают плавное и максимально точное перемещение каретки по рельсу при минимальном трении, повышая производительность и точность позиционирования в серии SL.
Частота вращения шпинделя в серии имеет широкие опциональные возможности от 1000 до 5000 об/мин, как и диаметр отверстия и максимальный диаметр сквозного отверстия, что гарантирует более точную настройку под нужды конкретного производственного цикла и высокую производительность оборудования в целом. А выбор патронов от 6" до 15" в зависимости от модели станка позволяет адаптировать оборудование под различные задачи.
Серия Star SL сочетает в себе преимущества более нового поколения моделей токарного оборудования STL, но по более оптимальной стоимости. Это делает серию токарных станков с наклонной станиной без задней бабки идеальным решением для большинства предприятий с крупносерийным производством и высокой степенью автоматизации тех процессов.
Star SL – токарное оборудование, которое закроет различные потребности в автоматизации.
Цельнолитая наклонная станина «True Align» с вариантами углов наклона 35°/45°/60° без задней бабки разработана с дополнительными приводными держателями инструмента под револьверной головкой для моделей SL6 и SL10E на 8/12 позиций. Такое оснащение значительно расширяет технические возможности механообработки. Линейные шариковые направляющие две по X и две по Z обеспечивают плавное и максимально точное перемещение каретки по рельсу при минимальном трении, повышая производительность и точность позиционирования в серии SL.
Частота вращения шпинделя в серии имеет широкие опциональные возможности от 1000 до 5000 об/мин, как и диаметр отверстия и максимальный диаметр сквозного отверстия, что гарантирует более точную настройку под нужды конкретного производственного цикла и высокую производительность оборудования в целом. А выбор патронов от 6" до 15" в зависимости от модели станка позволяет адаптировать оборудование под различные задачи.
Серия Star SL сочетает в себе преимущества более нового поколения моделей токарного оборудования STL, но по более оптимальной стоимости. Это делает серию токарных станков с наклонной станиной без задней бабки идеальным решением для большинства предприятий с крупносерийным производством и высокой степенью автоматизации тех процессов.
Star SL – токарное оборудование, которое закроет различные потребности в автоматизации.
Стандартная комплектация
- Гидравлический патрон
- Инструментальный стол
- Эргономичная конструкция панели управления
- Автоматическая система смазки
- Автоматическая охлаждающая система
- Встроенные системы безопасности
Опциональная комплектация
- Различные патроны и цанги
- Различные системы управления
- Приводной инструмент
- Устройство подачи прутка
Области применения
Характеристики
Стол
Центральное отверстие поворотной оси, мм
12
Рабочая зона
Патрон
6 *8
Макс. длина заготовки
цанга 300, патрон 300
Макс. диаметр над станиной, мм.
Ø 420
Макс. диаметр над суппортом, мм.
Ø 140
Шпиндель
Отверстие шпинделя, мм.
Ф48, *55
Тип конца шпинделя
А2-5
Главный серводвигатель
5,5 *7,5
Макс. скорость вращения
3000, *4500 *5000, *2500
Макс. диам. сквозн. отверстия, мм
Ф40, *46
Противошпиндель
Внутр. диам. сквозн. отверстия противошпинделя
2050ы1540ы1880
Направляющие
Тип направляющих
Линейные направляющие
Ширина/кол-во/слайдеры, мм
X/Z: 30/2/4
Угол наклона станины
35
Инструментальная система
Тип магазина
Инструментальный стол
Тип
Инструментальный стол
Количество
5- 8
Сечение державки, мм.
20х20, Ф25
Перемещения
Перемещение по оси X
350
Перемещение по оси Z
300
Ускор. перемещение по осям X/Z, мм.
28/28
Точность
Точность позиционирования, мм (Точность)
X/Z: 0.011
Повторяемость, мм. (Точность)
X/Z: 0.003
Общее
Система числового управления
индивидуально
Потребляемая мощность, кВа
12
Габариты станка (ДхШхВ), мм
2050х1540х1880
Вес станка, кг
2200
Угол наклона станины
35
