Характеристики
Патрон (Рабочая зона):
12", *15"
Макс. длина заготовки (Рабочая зона):
450, *600
Макс. диаметр над станиной, мм. (Рабочая зона):
Ø550
Макс. диаметр над суппортом, мм. (Рабочая зона):
Ø300
Отверстие шпинделя, мм. (Шпиндель):
Ф105/ *Ф120
Макс. диам. сквозн. отверстия, мм (Шпиндель):
Ф91 *Ф110
Получить консультацию онлайн
#PROP_TITLE#:
#PROP_VALUE#

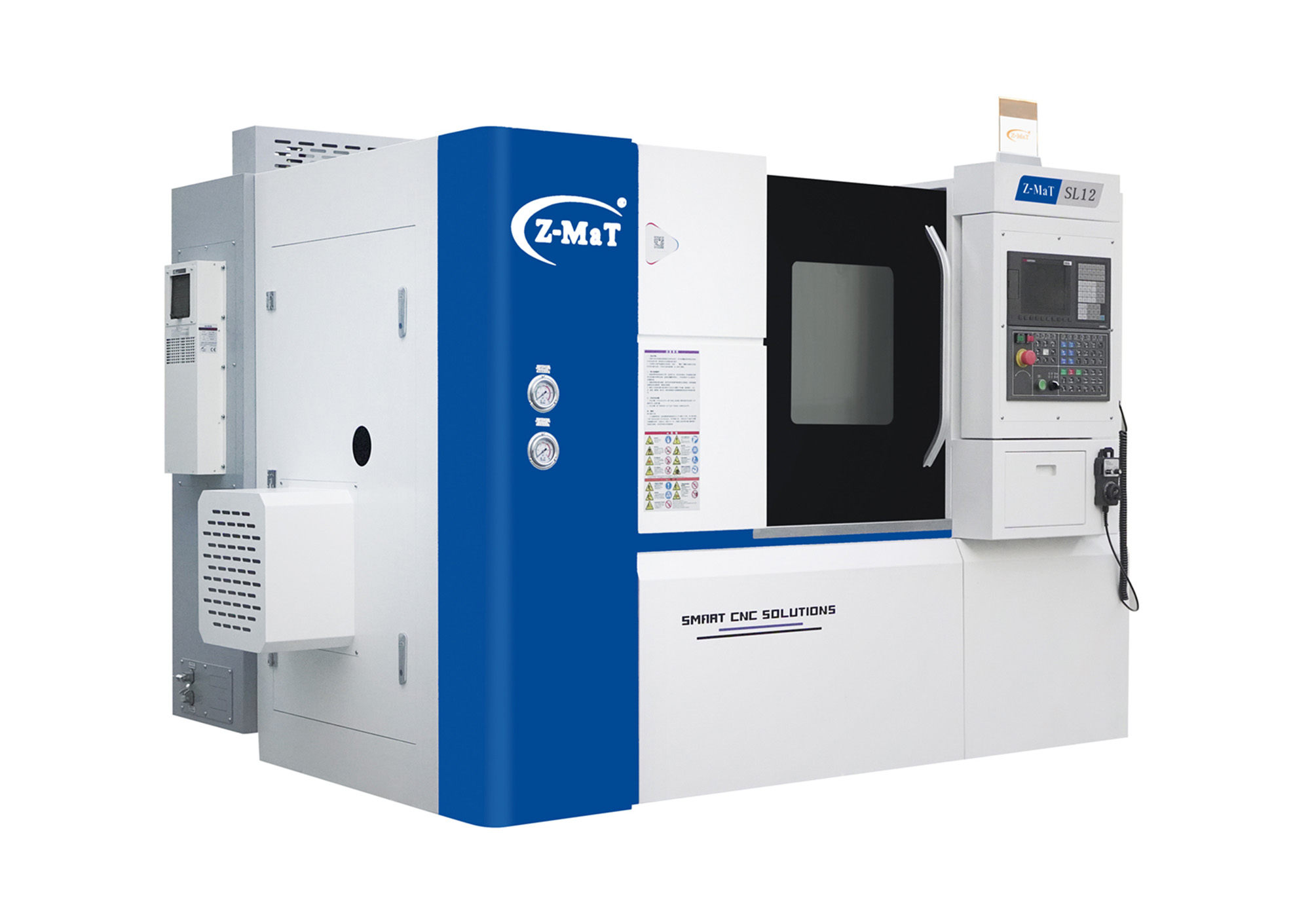

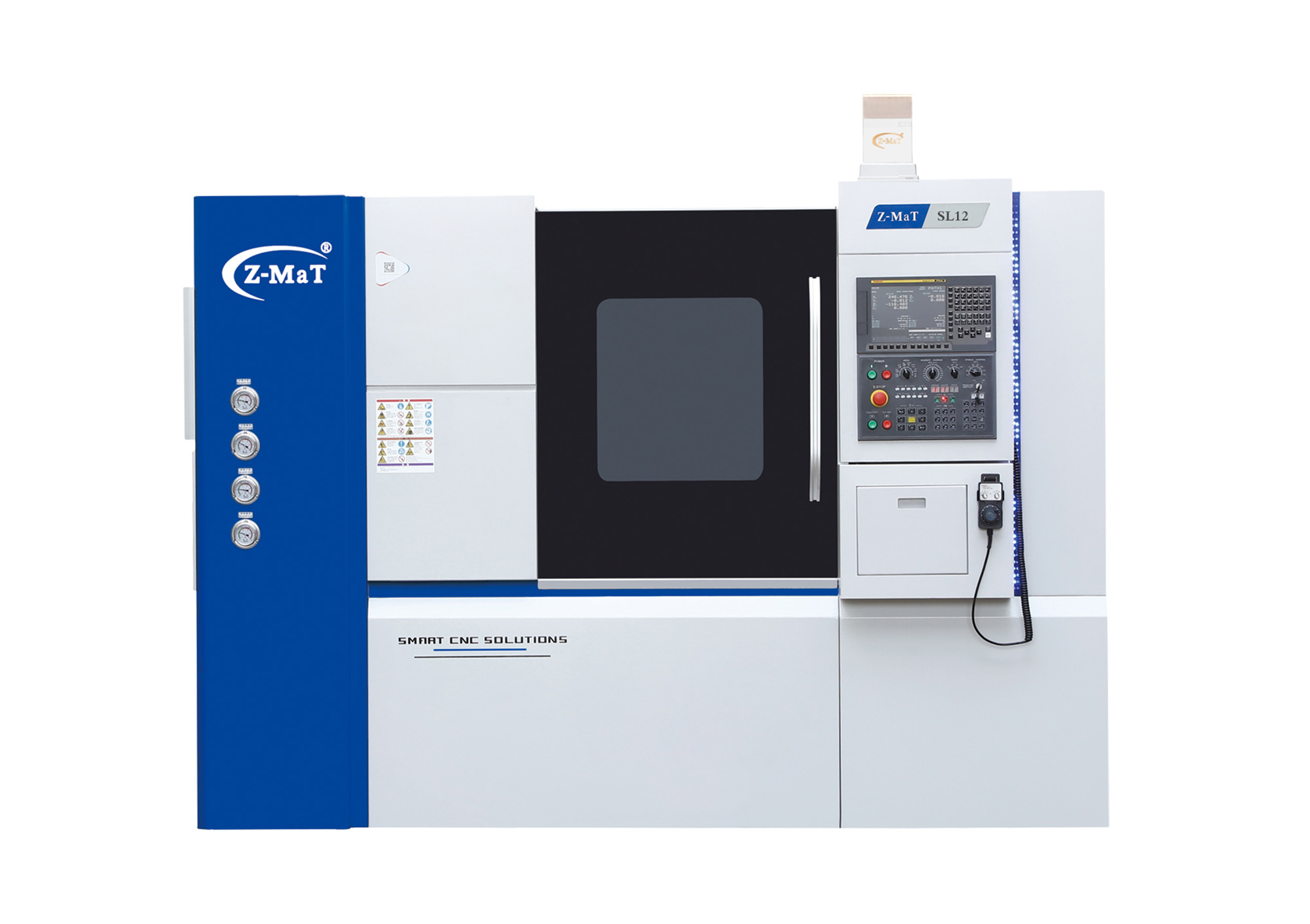

Серия Star SL – горизонтальные токарные станки с наклонной станиной без задней бабки для высокоэффективной обработки дисков и коротких деталей!
Цельнолитая наклонная станина «True Align» с вариантами углов наклона 35°/45°/60° без задней бабки разработана с дополнительными приводными держателями инструмента под револьверной головкой для моделей SL6 и SL10E на 8/12 позиций. Такое оснащение значительно расширяет технические возможности механообработки. Линейные шариковые направляющие две по X и две по Z обеспечивают плавное и максимально точное перемещение каретки по рельсу при минимальном трении, повышая производительность и точность позиционирования в серии SL.
Частота вращения шпинделя в серии имеет широкие опциональные возможности от 1000 до 5000 об/мин, как и диаметр отверстия и максимальный диаметр сквозного отверстия, что гарантирует более точную настройку под нужды конкретного производственного цикла и высокую производительность оборудования в целом. А выбор патронов от 6" до 15" в зависимости от модели станка позволяет адаптировать оборудование под различные задачи.
Серия Star SL сочетает в себе преимущества более нового поколения моделей токарного оборудования STL, но по более оптимальной стоимости. Это делает серию токарных станков с наклонной станиной без задней бабки идеальным решением для большинства предприятий с крупносерийным производством и высокой степенью автоматизации тех процессов.
Star SL – токарное оборудование, которое закроет различные потребности в автоматизации.
Цельнолитая наклонная станина «True Align» с вариантами углов наклона 35°/45°/60° без задней бабки разработана с дополнительными приводными держателями инструмента под револьверной головкой для моделей SL6 и SL10E на 8/12 позиций. Такое оснащение значительно расширяет технические возможности механообработки. Линейные шариковые направляющие две по X и две по Z обеспечивают плавное и максимально точное перемещение каретки по рельсу при минимальном трении, повышая производительность и точность позиционирования в серии SL.
Частота вращения шпинделя в серии имеет широкие опциональные возможности от 1000 до 5000 об/мин, как и диаметр отверстия и максимальный диаметр сквозного отверстия, что гарантирует более точную настройку под нужды конкретного производственного цикла и высокую производительность оборудования в целом. А выбор патронов от 6" до 15" в зависимости от модели станка позволяет адаптировать оборудование под различные задачи.
Серия Star SL сочетает в себе преимущества более нового поколения моделей токарного оборудования STL, но по более оптимальной стоимости. Это делает серию токарных станков с наклонной станиной без задней бабки идеальным решением для большинства предприятий с крупносерийным производством и высокой степенью автоматизации тех процессов.
Star SL – токарное оборудование, которое закроет различные потребности в автоматизации.
Стандартная комплектация
- Гидравлический 3-х кулачковый патрон
- 8-позиционная револьверная головка
- Автоматическая система смазки
- Автоматическая система охлаждения
- Гидравлический 3-х кулачковый патрон
Опциональная комплектация
- 12-позиционная револьверная головка
- Конвейер для отвода стружки
- Устройство для настройки инструмента
- Устройство подачи прутка
- Кондиционер для шкафа электрооборудования
- Статичный приводной блок на инструментальном столе
Области применения
Характеристики
Рабочая зона
Патрон
12", *15"
Макс. длина заготовки
450, *600
Макс. диаметр над станиной, мм.
Ø550
Макс. диаметр над суппортом, мм.
Ø300
Шпиндель
Мощность главн. двигателя, кВт.
15
Отверстие шпинделя, мм.
Ф105/ *Ф120
Тип конца шпинделя
А2-8/ *А2-11
Номинальный крутящий момент
70
Главный серводвигатель
X: 2.2, Z: 1.8
Макс. скорость вращения
1800/ *1000
Макс. диам. сквозн. отверстия, мм
Ф91 *Ф110
Направляющие
Тип направляющих
LM
Ширина/кол-во/слайдеры, мм
X: 34/2/4, Z: 45/2/4
Угол наклона станины
35°
Инструментальная система
Тип магазина
Револьверная головка
Тип
Револьверная головка
Количество
8, *12
Сечение державки, мм.
25×25
Высота центра, мм.
100
Перемещения
Перемещение по оси X
280
Перемещение по оси Z
450, *600
Ускор. перемещение по осям X/Z, мм.
20/20
Точность
Точность позиционирования, мм (Точность)
X, Z: 0.011
Повторяемость, мм. (Точность)
X, Z : 0.003
Общее
Система числового управления
индивидуально
Потребляемая мощность, кВа
18
Габариты станка (ДхШхВ), мм
3000×1900×2350
Вес станка, кг
4600
Угол наклона станины
35°
