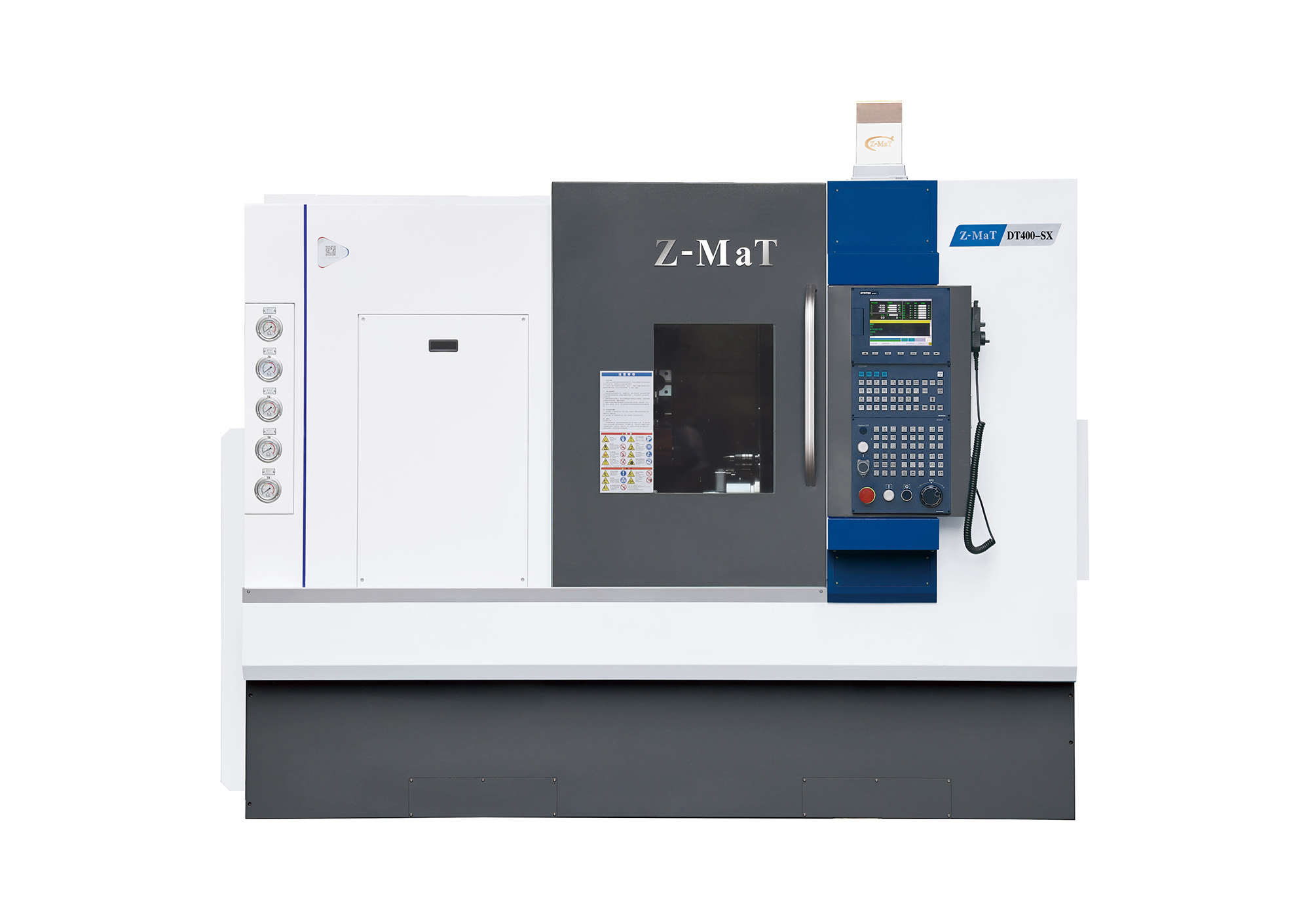

DT400-SX Токарный обрабатывающий центр с ЧПУ c противошпинделем Z-MaT

DT400-SX – передовой трехкоординатный токарный станок с числовым программным управлением, использующий синергию главного и противошпинделя для выполнения комплексных токарно-фрезерных операций. Интегрированные в конструкцию уникальные разработки Z-MaT и передовые инженерные решения обеспечивают высокую эффективность работы в условиях серийного и массового производства. Станок дает преимущества в скорости, точности, качестве обрабатываемой поверхности и снижении себестоимости выпускаемых деталей.

Назначение и применение

Токарный станок DT400-SX оснащен единым каналом управления для основного и вспомогательного шпинделей. Программная синхронизация осей X1/Z1 и X2/Z2 позволяет одновременно обрабатывать заготовки длиной до 400 мм с обеих сторон. Максимальный обрабатываемый диаметр составляет 160 мм. Инструментальная система оснащена осью Y. Эти характеристики оптимальны для серийного производства деталей сложной соосной конфигурации, таких как валы, втулки, фланцы и высокоточные компоненты в автомобильной, авиационной, приборостроительной, энергетической и других отраслях промышленности. Общая потребляемая мощность составляет 45 кВт, габариты станка 2 700 × 2 000 × 2 220 мм, вес 6 000 кг.

Конструкция

Мощный мотор-шпиндель

Шпиндельный узел со скоростью вращения 5 000 об/мин и диаметром 55 мм, оснащенный серводвигателем мощностью 11 кВт, обеспечивает высокий крутящий момент (42 Нм) и быстрое ускорение. Благодаря типу конца A2-5 и подшипникам 3-7018 конструкция отличается высокой грузоподъемностью, скоростью и точностью обработки. В стандартную комплектацию входят защита от перегрузки и система масляного охлаждения, обеспечивающие стабильную работу и длительный срок службы. Станок функционирует с низким уровнем шума и минимальными вибрациями. Гидравлическая задняя бабка МТ4 с противошпинделем синхронизирована с главным, что гарантирует точную соосность обработки. Опционально шпиндельный узел может быть доукомплектован 2-, 3- или 4-кулачковыми патронами, цангами стандарта DIN или полым гидравлическим цилиндром и другой оснасткой.

Прецизионные линейные направляющие на роликах

Одним из ключевых элементов, придающих двухшпинельному токарному автомату DT400-SX жесткость, служат крупногабаритные высокоточные роликовые линейные направляющие. Диапазон перемещения по осям X и X1 составляет 170 и 300 мм соответственно, а по осям Z и Z1 – 400 мм, по оси Y – ±50 мм. Прочная конструкция из качественной стали с парными каретками обеспечивает равномерное распределение нагрузки и эффективное гашение вибраций. Скорость подачи при резании достигает 8 м/мин, а ускоренное перемещение – 20 м/мин для всех осей.

Быстрая приводная револьверная головка

На опорных плитах токарного станка размещена револьверная головка с двунаправленной индексацией, рассчитанная на 12 инструментов. Оснащенная приводом (опционально сервоприводом), она обеспечивает скорость вращения до 4 000 (6 000) об/мин. Система характеризуется минимальным временем смены инструмента и высокой точностью позиционирования, что непосредственно влияет на скорость и качество обработки. Предусмотрена возможность применения технологий VDI и стандарта BMT55.

Надежная цельнолитая наклонная станина

Токарный станок обладает большой пролетной шириной и высокой жесткостью конструкции. Основой служит литая чугунная станина «true align», расположенная под углом 45°. Станина спроектирована для тяжелых условий эксплуатации и длительного резания, отличается высокой тепловой инерцией и надежностью. Уникальной конструктивной особенностью, снижающей теплообразование и повышающей точность, является расположение станины, передней бабки и инструментальной системы на одной плоскости.
