Характеристики
Макс. диаметр над станиной, мм. (Рабочая зона):
Ø620
Макс. диаметр над суппортом, мм. (Рабочая зона):
Ø360
Отверстие шпинделя, мм. (Шпиндель):
Ø105
Тип конца шпинделя (Шпиндель):
A2-8
Номинальный крутящий момент, Нм. (Противошпиндель):
140.1
Тип направляющих (Направляющие):
Линейные направляющие
Получить консультацию онлайн
#PROP_TITLE#:
#PROP_VALUE#
Серия Star TN — токарно-фрезерные станки
Серия TN – это уникальное решение для комплексной обработки заготовок различной сложности.

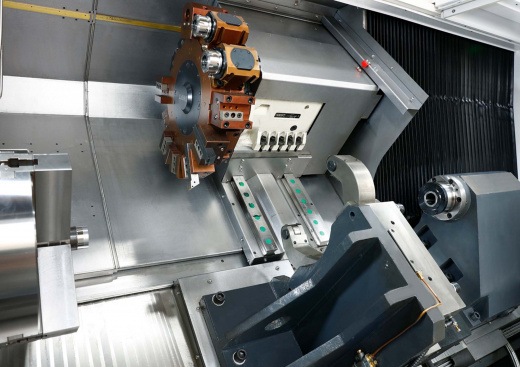

Станки TN представляют собой токарные центры, которые способный гибко обрабатывать детали с функциями фрезерной обработки. Модели оснащены шпинделем с ременной передачей или мотор-шпинделем (со встроенным двигателем), которые обеспечивают высокую скорость с большой жёсткостью и исключительную точность по оси С. 12-позиционная приводная револьверная головка позволяет операторам выполнять обработку как простых заготовок, так и компонентов сложной формы за одну настройку. Конструкция с цельнолитой наклонной станиной 35°/45°, задней бабкой и линейными направляющими гарантируют стабильность обработки деталей длиной от 450 мм до 3000 мм в зависимости от модели станка. А широкий функционал и вариативность дооснащения дают безграничные возможности гибкой настройки под запросы партнёров.
Серия Star TN идеально подходит для промышленных предприятий, стремящихся оптимизировать тех процессы и сократить временные затраты на переналадку для максимальной эффективности механообработки.
Серия TN – это уникальное решение для комплексной обработки заготовок различной сложности.
Станки TN представляют собой токарные центры, которые способный гибко обрабатывать детали с функциями фрезерной обработки. Модели оснащены шпинделем с ременной передачей или мотор-шпинделем (со встроенным двигателем), которые обеспечивают высокую скорость с большой жёсткостью и исключительную точность по оси С. 12-позиционная приводная револьверная головка позволяет операторам выполнять обработку как простых заготовок, так и компонентов сложной формы за одну настройку. Конструкция с цельнолитой наклонной станиной 35°/45°, задней бабкой и линейными направляющими гарантируют стабильность обработки деталей длиной от 450 мм до 3000 мм в зависимости от модели станка. А широкий функционал и вариативность дооснащения дают безграничные возможности гибкой настройки под запросы партнёров.
Серия Star TN идеально подходит для промышленных предприятий, стремящихся оптимизировать тех процессы и сократить временные затраты на переналадку для максимальной эффективности механообработки.
Стандартная комплектация
- Гидравлический 3-х кулачковый патрон
- 12-позиционная приводная револьверная головка
- Автоматическая система смазки
- Автоматическая система охлаждения
- Задняя бабка (серия TN)
- Освещение рабочей зоны и сигнальная лампа
Опциональная комплектация
- Устройство для настройки инструмента
- Конвейер для отвода стружки
- Держатели приводного инструмента
- Различные патроны и цанги
- Устройство подачи прутка
- Задняя бабка с сервоприводом
- Устройство подачи прутка
- Серво/гидравлический люнет
- Стационарные или приводные инструменты под револьверной головкой (TS400, TS500)
Области применения
Характеристики
Рабочая зона
Макс. диаметр над станиной, мм.
Ø620
Макс. диаметр над суппортом, мм.
Ø360
Шпиндель
Отверстие шпинделя, мм.
Ø105
Тип конца шпинделя
A2-8
Противошпиндель
Номинальный крутящий момент, Нм.
140.1
Направляющие
Тип направляющих
Линейные направляющие
Угол наклона станины
45°
Инструментальная система
Тип магазина
Револьверная голова
Сечение державки, мм.
BMT65
Макс. скорость приводного инструмента, об/мин.
4000, *5000
Задняя бабка
Конус пиноли
MT5
Перемещение задней бабки (мм)
100-1250, *1700
Перемещения
Перемещение по оси X
300
Перемещение по оси Z
1250, *1700
Ускор. перемещение по осям X/Z, мм.
15/20
Точность
Точность позиционирования, мм (Точность)
X: 0.011 Z: 0.021
Повторяемость, мм. (Точность)
X: 0.003 Z: 0.0065
Общее
Система числового управления
индивидуально
Потребляемая мощность, кВа
45
Вес станка, кг
10500
