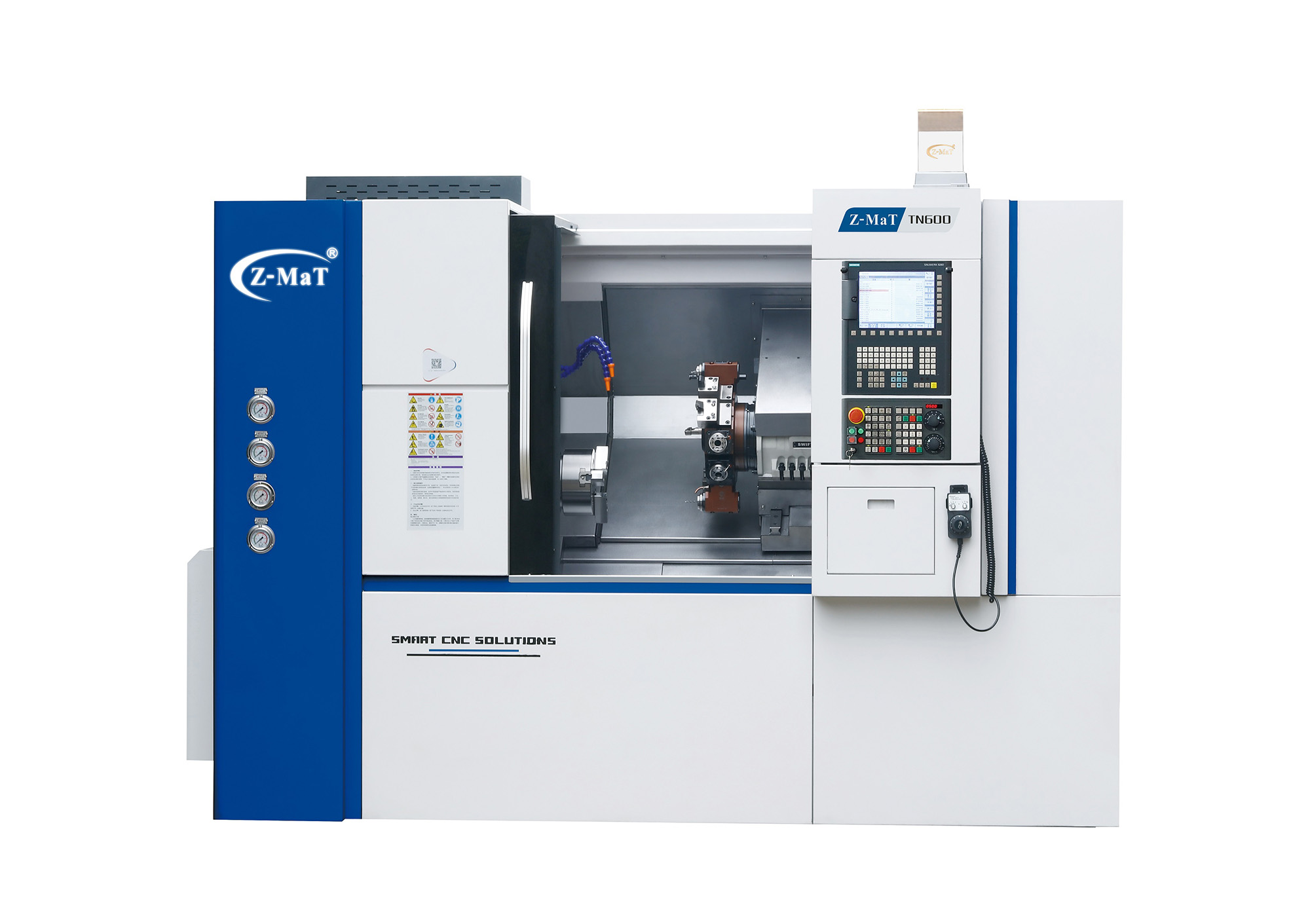

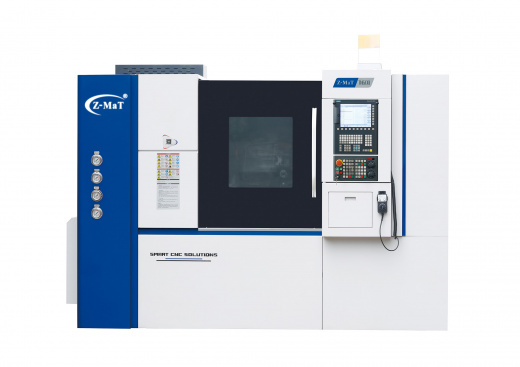

TN600 Токарно-фрезерный обрабатывающий центр с ЧПУ Z-MaT

TN600 высокоточный токарно-фрезерный станок с ЧПУ Z-MaT проектировался как мощный технологический комплекс для обработки крупногабаритных деталей, тяжёлого силового резания и чистовых операций с высочайшим квалитетом точности. Данная модель оптимально сочетает в себе передовые мировые компоненты, массивную станину и интеллектуальную систему управления. Если вы планируете купить токарно-фрезерный станок с ЧПУ для крупносерийного выпуска валов, фланцев или сложных резьбовых соединений, станок TN600 гарантирует ускорение окупаемости инвестиций и снижение производственного брака.

Конструкция

В основе долговечности оборудования лежит жёсткая цельнолитая наклонная станина с углом наклона 35°. Такая компоновка обеспечивает очень хорошую устойчивость к вибрациям, удобный отвод стружки и СОЖ из зоны резания, минимизирует температурные деформации и гарантирует лёгкий доступ к узлам. Массивное чугунное основание эффективно гасит вибрации, возникающие при динамических нагрузках, способствуя значительному увеличению стойкости твёрдосплавного инструмента.

Система перемещений и направляющие

Точное позиционирование режущего инструмента - базовый фактор стабильности геометрических параметров детали. На высокоточном токарно-фрезерном станке TN600 от завода Z-MaT применены прецизионные линейные направляющие качения от ведущих мировых брендов (Hiwin/PMI).
• Скорость ускоренных перемещений по осям X и Z достигает 20 м/мин, что минимизирует вспомогательное непроизводительное время.
• По осям X и Z установлены шлифованные шарико-винтовые пары класса точности C3 с предварительным натягом, укомплектованные двухрядными опорными подшипниками. Это полностью компенсирует люфты и тепловое расширение. По оси X перемещение суппорта составляет 280 мм, а по оси Z доступна линейка модификаций под максимальную длину заготовки с ходом 700 мм, 900 мм, 1800 мм, 3000мм. Максимальный диаметр обработки над станиной достигает 620 мм, а над суппортом - 360 мм.

Шпиндельный узел

Шпиндель является сердцем токарного станка, определяющим максимальные режимы резания и чистоту обработанной поверхности.
• В конструкции шпиндельного узла TN600 применены радиально-упорные роликовые и шариковые подшипники сверхвысокого класса точности (NSK/FAG). Они выдерживают колоссальные радиальные и осевые нагрузки при черновом обдирочном точении.
• Шпиндель оснащен мощным серводвигателем на 15/18кВт либо на 37/45 кВт с ременным приводом, выдающим номинальный крутящий момент до 260 Нм. Это позволяет выполнять эффективную черновую обработку труднообрабатываемых материалов. Каждый шпиндель проходит обязательную заводскую процедуру динамической балансировки на специализированных стендах, что предотвращает биение на максимальных оборотах.
• Продуманная система принудительной циркуляционной смазки стабилизирует температурный баланс, исключая уход размеров детали при многосменной непрерывной работе.

Револьверная головка и инструментальная система

Скорость смены инструмента напрямую влияет на машинное время и общую производительность цеха.
• Модель TN600 в стандартной комплектации включает в себя мощную приводную револьверную головку на 12 позиций с типом крепления инструмента BMT55. Это гарантирует высокое усилие зажима и исключает отжим инструмента при силовых подачах.
• В револьверной голове реализована фрезерная функция, что позволяет осуществлять сверление, нарезание резьбы и фрезерование пазов за одну установку, сокращая общее время межоперационной логистики.
• Наличие приводного инструмента позволяет превратить станок в полноценный обрабатывающий центр, способный выполнять радиальное и осевое сверление, фрезерование пазов и нарезание резьбы без переустановки детали на другие станки.

Вспомогательные системы и автоматика

Долговечность станка напрямую зависит от стабильности сопутствующего оборудования. В базовое оснащение Z-MaT TN600 входят:
• Задняя бабка серии TN: оснащается гидравлическим приводом пиноли (конус MT5) с ходом от 100 до 750 мм (опционально до 1000мм, 1700мм. 3000мм.) для надежной поддержки длинных валов.
• Автоматизация систем смазки и охлаждения: импульсная автоматическая система смазки направляющих и ШВП предотвращает преждевременный износ, а автоматическая система охлаждения эффективно отводит тепло из зоны резания.

Высокоточный токарно-фрезерный станок с ЧПУ TN600 от Z-MaT - сбалансированное промышленное оборудование для предприятий, стремящихся к модернизации станочного парка. Благодаря жёсткой конструкции, надёжной компонентной базе и передовой эргономике, станок TN600 успешно решает самые сложные технологические задачи, снижая себестоимость нормо-часа.
