Характеристики
Патрон (Рабочая зона):
8"
Макс. длина заготовки (Рабочая зона):
500
Макс. диаметр над станиной, мм. (Рабочая зона):
Ф540
Макс. диаметр над суппортом, мм. (Рабочая зона):
Ф280
Отверстие шпинделя, мм. (Шпиндель):
Ф66
Макс. диам. сквозн. отверстия, мм (Шпиндель):
Ф52
Получить консультацию онлайн
#PROP_TITLE#:
#PROP_VALUE#

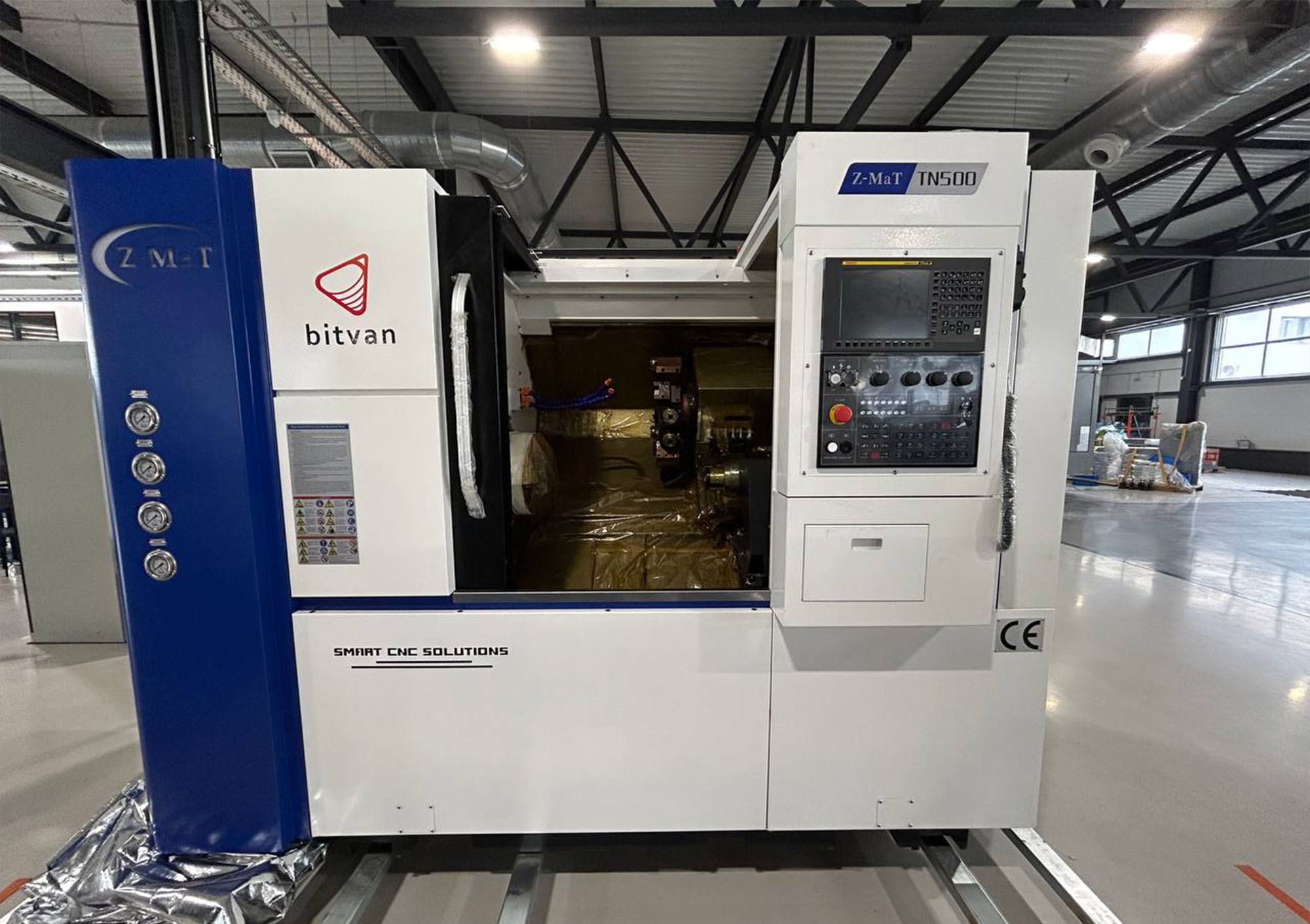

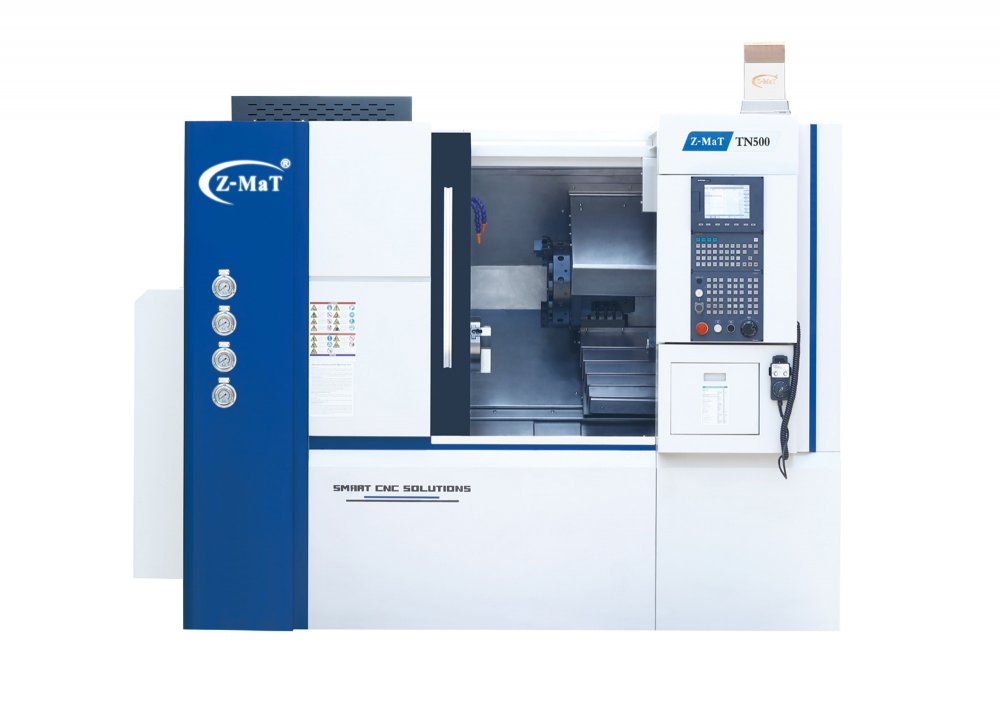

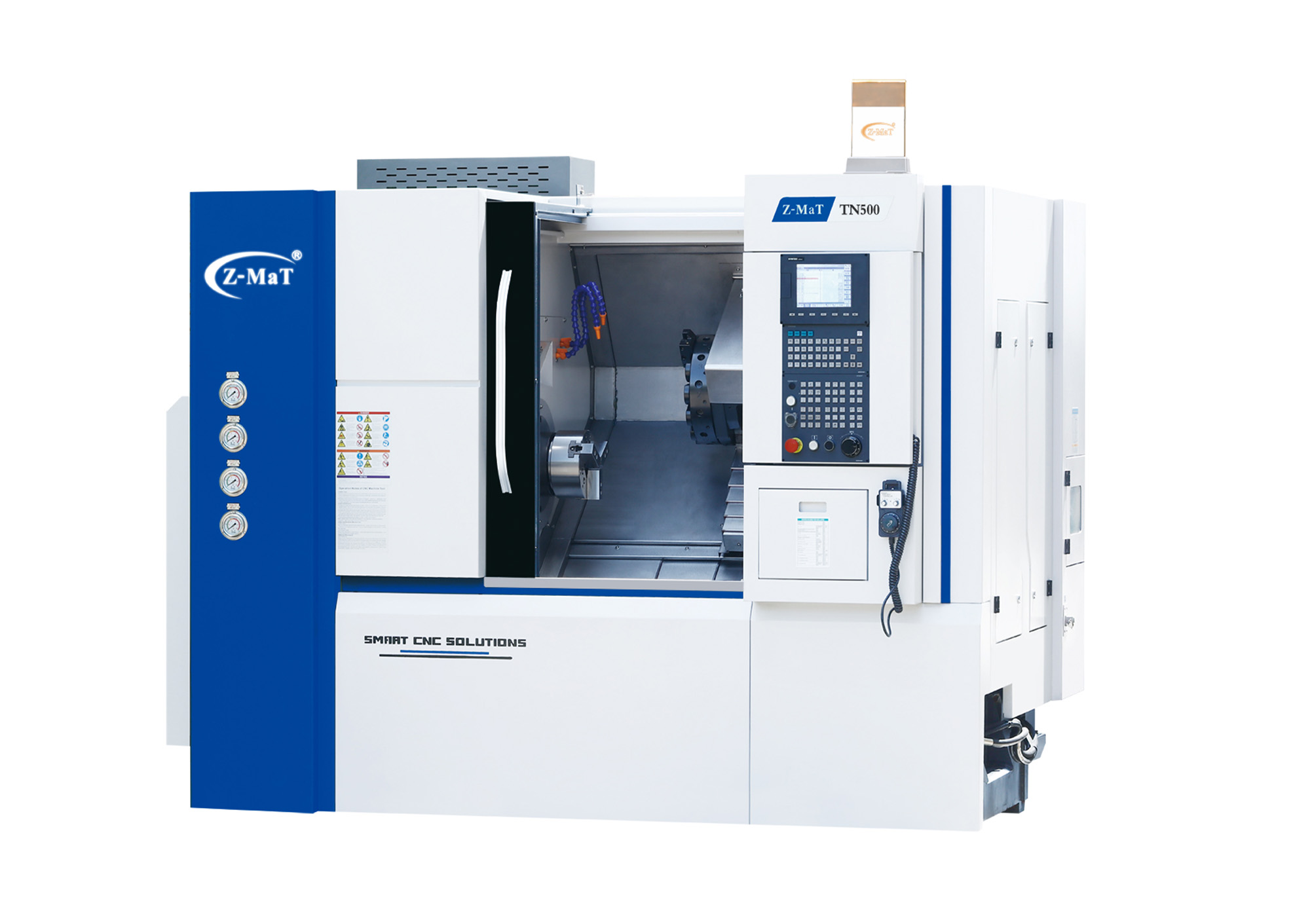

Серия Star TN — токарно-фрезерные станки
Серия TN – это уникальное решение для комплексной обработки заготовок различной сложности.
Станки TN представляют собой токарные центры, которые способный гибко обрабатывать детали с функциями фрезерной обработки. Модели оснащены шпинделем с ременной передачей или мотор-шпинделем (со встроенным двигателем), которые обеспечивают высокую скорость с большой жёсткостью и исключительную точность по оси С. 12-позиционная приводная револьверная головка позволяет операторам выполнять обработку как простых заготовок, так и компонентов сложной формы за одну настройку. Конструкция с цельнолитой наклонной станиной 35°/45°, задней бабкой и линейными направляющими гарантируют стабильность обработки деталей длиной от 450 мм до 3000 мм в зависимости от модели станка. А широкий функционал и вариативность дооснащения дают безграничные возможности гибкой настройки под запросы партнёров.
Серия Star TN идеально подходит для промышленных предприятий, стремящихся оптимизировать тех процессы и сократить временные затраты на переналадку для максимальной эффективности механообработки.
Серия TN – это уникальное решение для комплексной обработки заготовок различной сложности.
Станки TN представляют собой токарные центры, которые способный гибко обрабатывать детали с функциями фрезерной обработки. Модели оснащены шпинделем с ременной передачей или мотор-шпинделем (со встроенным двигателем), которые обеспечивают высокую скорость с большой жёсткостью и исключительную точность по оси С. 12-позиционная приводная револьверная головка позволяет операторам выполнять обработку как простых заготовок, так и компонентов сложной формы за одну настройку. Конструкция с цельнолитой наклонной станиной 35°/45°, задней бабкой и линейными направляющими гарантируют стабильность обработки деталей длиной от 450 мм до 3000 мм в зависимости от модели станка. А широкий функционал и вариативность дооснащения дают безграничные возможности гибкой настройки под запросы партнёров.
Серия Star TN идеально подходит для промышленных предприятий, стремящихся оптимизировать тех процессы и сократить временные затраты на переналадку для максимальной эффективности механообработки.
Стандартная комплектация
- Гидравлический 3-х кулачковый патрон

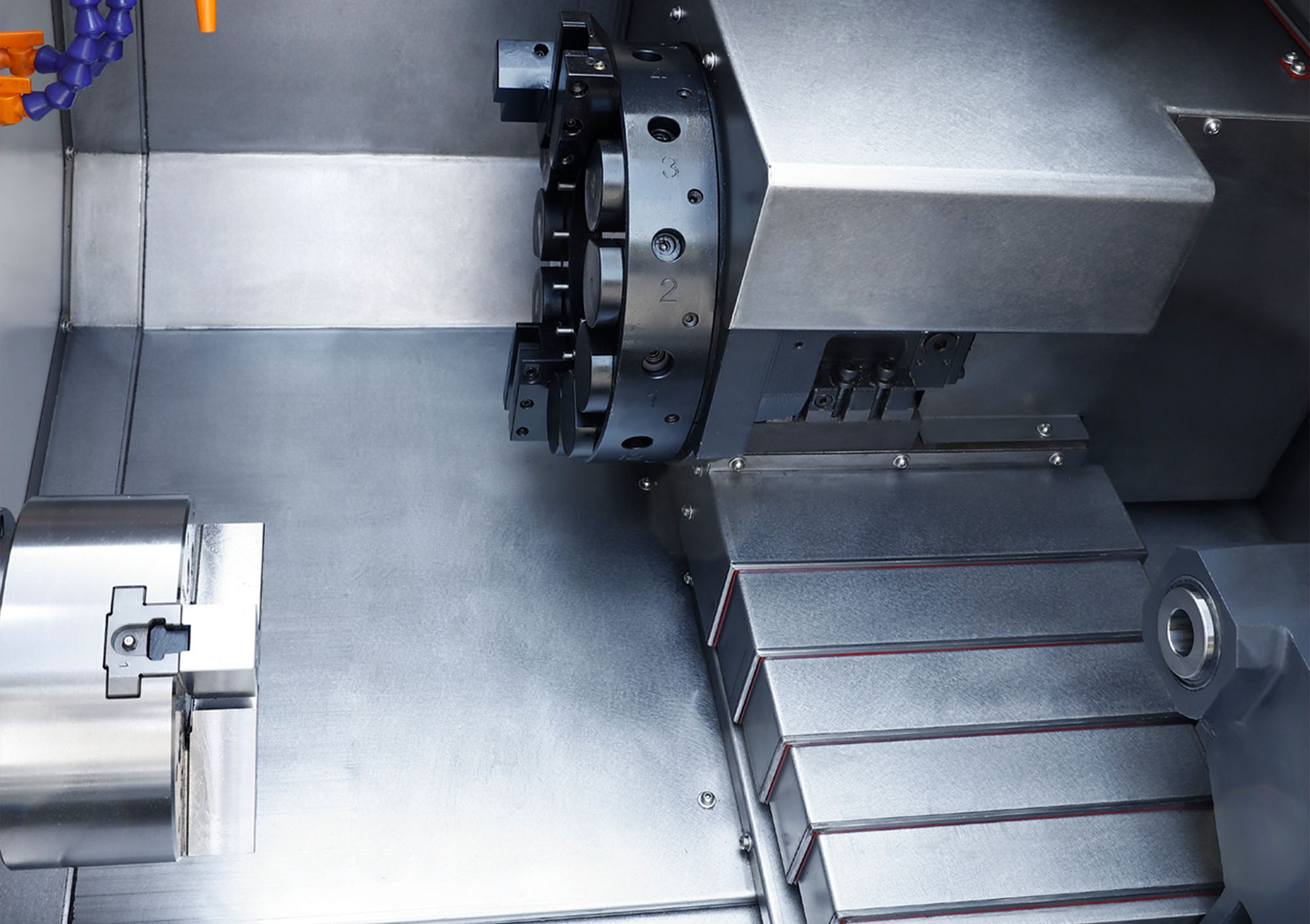

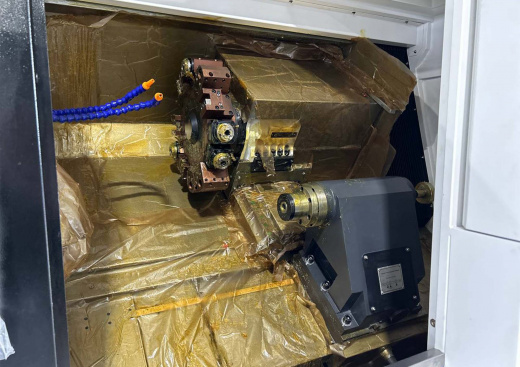

- 12-позиционная приводная револьверная головка

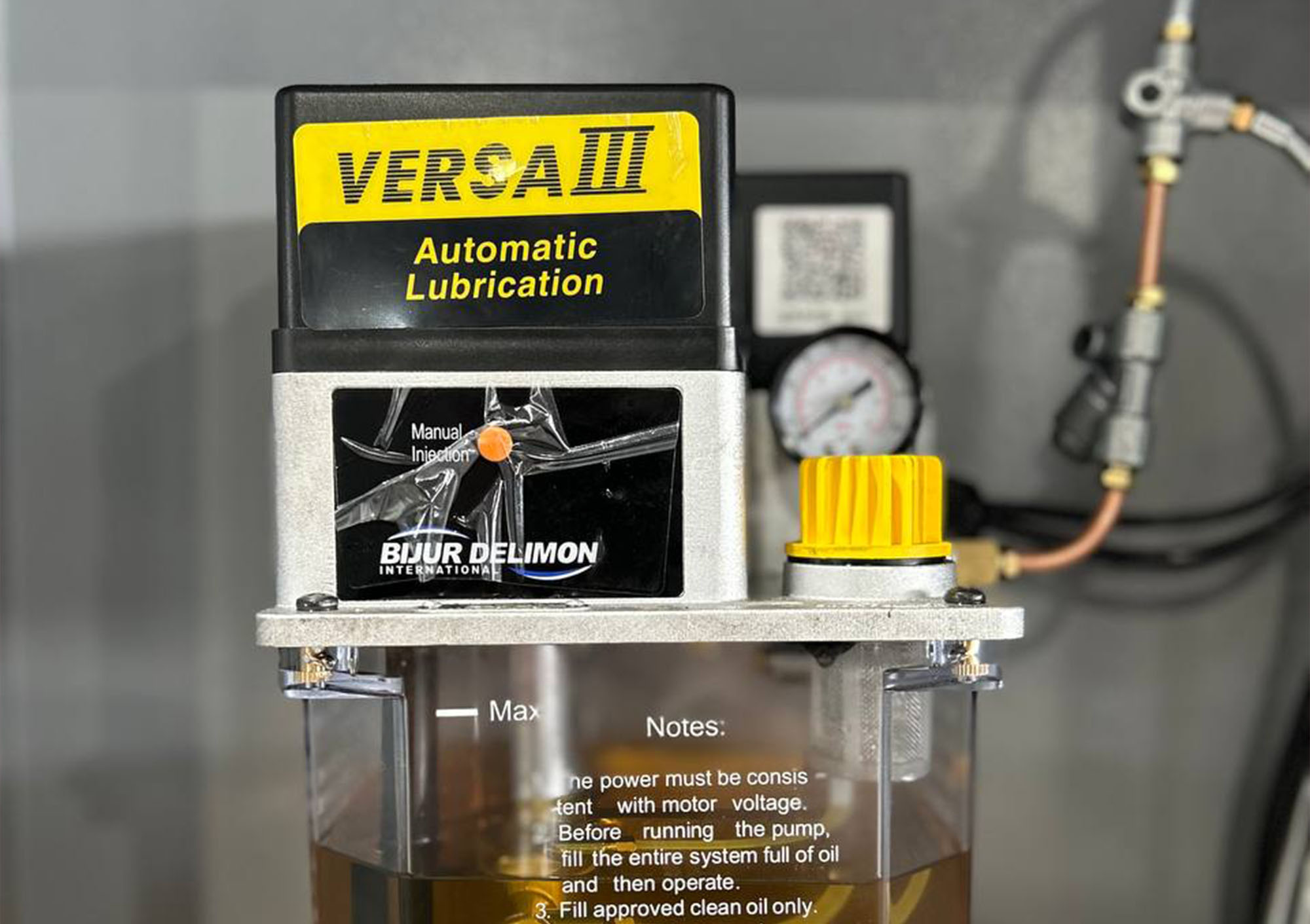

- Автоматическая система смазки
- Автоматическая система охлаждения
- Задняя бабка (серия TN)
- Освещение рабочей зоны и сигнальная лампа
Опциональная комплектация
- Устройство для настройки инструмента
- Конвейер для отвода стружки
- Держатели приводного инструмента
- Различные патроны и цанги
- Устройство подачи прутка
- Задняя бабка с сервоприводом
- Устройство подачи прутка
- Серво/гидравлический люнет
- Стационарные или приводные инструменты под револьверной головкой (TS400, TS500)
Области применения
Характеристики
Рабочая зона
Патрон
8"
Макс. длина заготовки
500
Макс. диаметр над станиной, мм.
Ф540
Макс. диаметр над суппортом, мм.
Ф280
Шпиндель
Отверстие шпинделя, мм.
Ф66
Тип конца шпинделя
A2-6
Номинальный крутящий момент
105
Главный серводвигатель
30
Макс. скорость вращения
4000
Макс. диам. сквозн. отверстия, мм
Ф52
Противошпиндель
Номинальный крутящий момент, Нм.
105
Направляющие
Тип направляющих
Линейные направляющие
Угол наклона станины
35°
Инструментальная система
Тип магазина
Револьверная голова
Тип
Револьверная головка
Количество
12
Сечение державки, мм.
VDI30, *BMT45
Макс. скорость приводного инструмента, об/мин.
4000, *5000
Задняя бабка
Тип
Гидравлический, *HPT
Конус пиноли
*MT4
Перемещение задней бабки (мм)
100-500
Перемещения
Перемещение по оси X
260
Перемещение по оси Z
500
Ускор. перемещение по осям X/Z, мм.
20/20
Точность
Точность позиционирования, мм (Точность)
X, Z: 0.011
Повторяемость, мм. (Точность)
X, Z: 0.003
Общее
Система числового управления
индивидуально
Потребляемая мощность, кВа
28
Габариты станка (ДхШхВ), мм
2750×1700×1900
Вес станка, кг
4800
