Характеристики
Макс. диаметр над станиной, мм. (Рабочая зона):
Ø600
Макс. диаметр над суппортом, мм. (Рабочая зона):
Ø380
Отверстие шпинделя, мм. (Шпиндель):
Ø66
Тип конца шпинделя (Шпиндель):
A2-6
Номинальный крутящий момент, Нм. (Противошпиндель):
105
Тип направляющих (Направляющие):
Линейные направляющие
Получить консультацию онлайн
#PROP_TITLE#:
#PROP_VALUE#

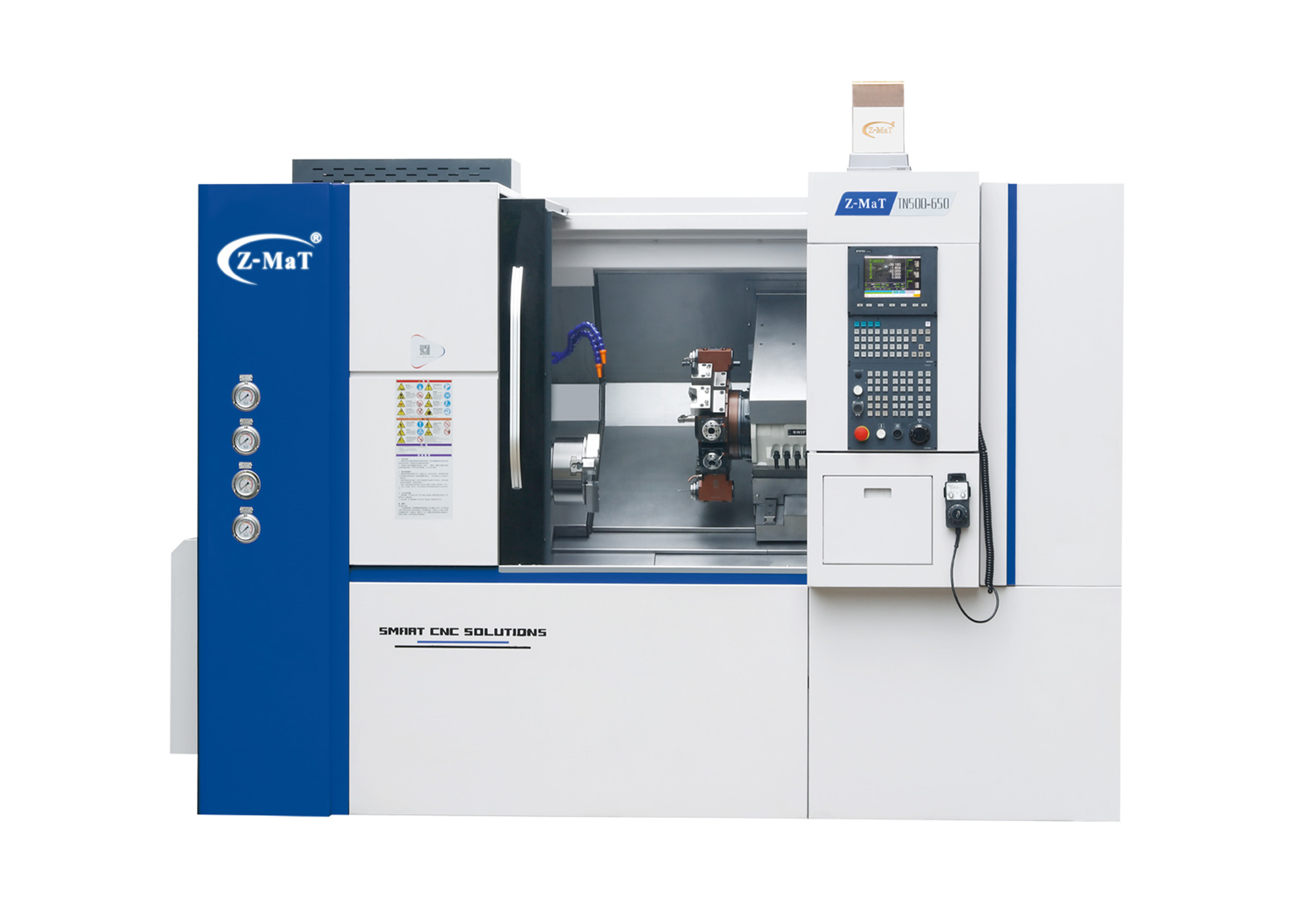

Серия Star TN — токарно-фрезерные станки
Серия TN – это уникальное решение для комплексной обработки заготовок различной сложности.
Станки TN представляют собой токарные центры, которые способный гибко обрабатывать детали с функциями фрезерной обработки. Модели оснащены шпинделем с ременной передачей или мотор-шпинделем (со встроенным двигателем), которые обеспечивают высокую скорость с большой жёсткостью и исключительную точность по оси С. 12-позиционная приводная револьверная головка позволяет операторам выполнять обработку как простых заготовок, так и компонентов сложной формы за одну настройку. Конструкция с цельнолитой наклонной станиной 35°/45°, задней бабкой и линейными направляющими гарантируют стабильность обработки деталей длиной от 450 мм до 3000 мм в зависимости от модели станка. А широкий функционал и вариативность дооснащения дают безграничные возможности гибкой настройки под запросы партнёров.
Серия Star TN идеально подходит для промышленных предприятий, стремящихся оптимизировать тех процессы и сократить временные затраты на переналадку для максимальной эффективности механообработки.
Серия TN – это уникальное решение для комплексной обработки заготовок различной сложности.
Станки TN представляют собой токарные центры, которые способный гибко обрабатывать детали с функциями фрезерной обработки. Модели оснащены шпинделем с ременной передачей или мотор-шпинделем (со встроенным двигателем), которые обеспечивают высокую скорость с большой жёсткостью и исключительную точность по оси С. 12-позиционная приводная револьверная головка позволяет операторам выполнять обработку как простых заготовок, так и компонентов сложной формы за одну настройку. Конструкция с цельнолитой наклонной станиной 35°/45°, задней бабкой и линейными направляющими гарантируют стабильность обработки деталей длиной от 450 мм до 3000 мм в зависимости от модели станка. А широкий функционал и вариативность дооснащения дают безграничные возможности гибкой настройки под запросы партнёров.
Серия Star TN идеально подходит для промышленных предприятий, стремящихся оптимизировать тех процессы и сократить временные затраты на переналадку для максимальной эффективности механообработки.
Стандартная комплектация
- Гидравлический 3-х кулачковый патрон

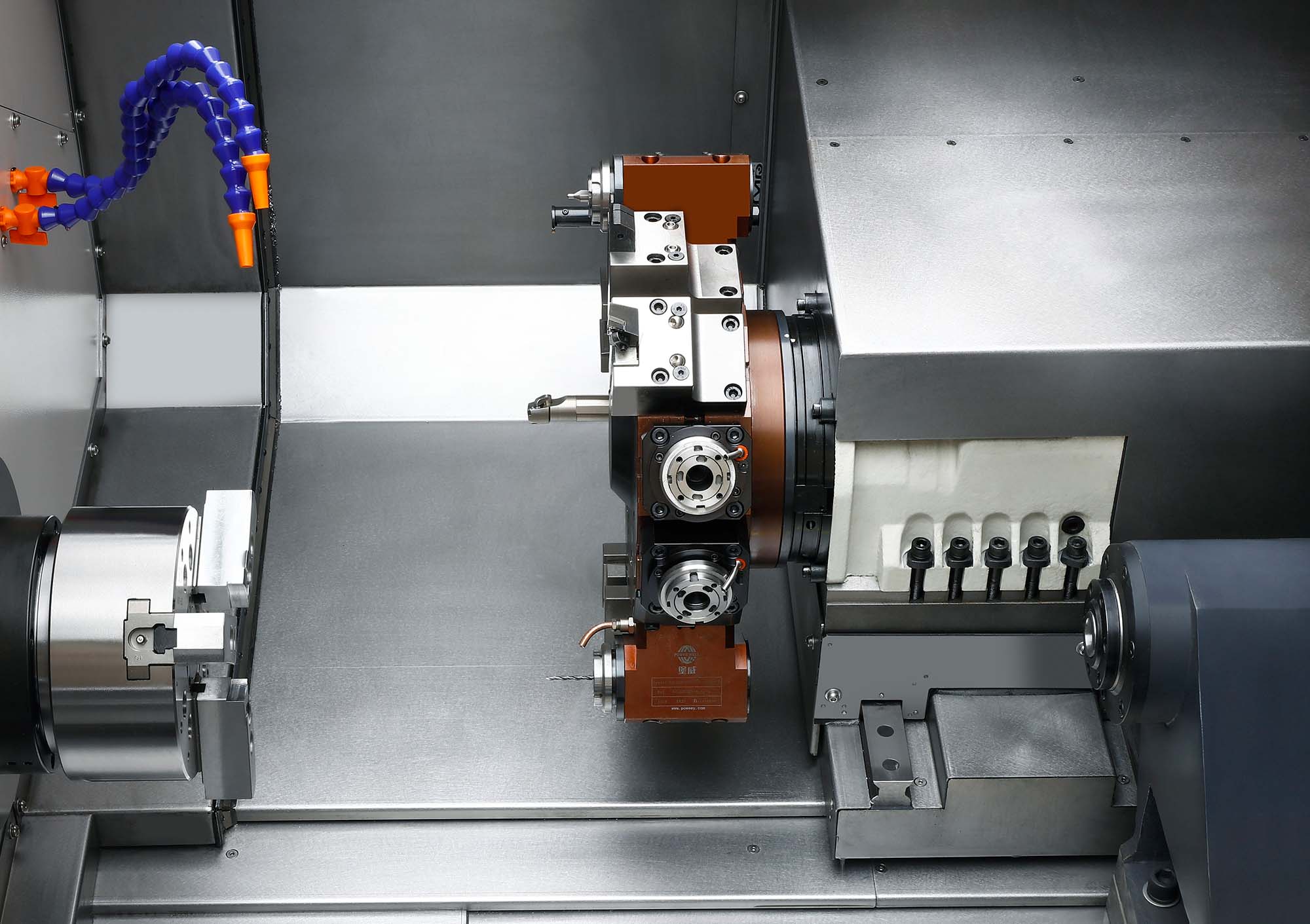

- 12-позиционная приводная револьверная головка
- Автоматическая система смазки
- Автоматическая система охлаждения
- Задняя бабка (серия TN)
- Освещение рабочей зоны и сигнальная лампа
Опциональная комплектация
- Устройство для настройки инструмента
- Конвейер для отвода стружки
- Держатели приводного инструмента
- Различные патроны и цанги
- Устройство подачи прутка
- Задняя бабка с сервоприводом
- Устройство подачи прутка
- Серво/гидравлический люнет
- Стационарные или приводные инструменты под револьверной головкой (TS400, TS500)
Области применения
Характеристики
Рабочая зона
Макс. диаметр над станиной, мм.
Ø600
Макс. диаметр над суппортом, мм.
Ø380
Шпиндель
Отверстие шпинделя, мм.
Ø66
Тип конца шпинделя
A2-6
Противошпиндель
Номинальный крутящий момент, Нм.
105
Направляющие
Тип направляющих
Линейные направляющие
Угол наклона станины
35°
Инструментальная система
Тип магазина
Револьверная голова
Сечение державки, мм.
BMT45, *BMT55
Макс. скорость приводного инструмента, об/мин.
4000, *5000
Задняя бабка
Конус пиноли
MT5,*MT3
Перемещение задней бабки (мм)
100-650
Перемещения
Перемещение по оси X
230
Перемещение по оси Z
650
Ускор. перемещение по осям X/Z, мм.
20/20
Точность
Повторяемость X/Y/Z, мм (Точность)
X/Z: 0.003
Общее
Система числового управления
индивидуально
Потребляемая мощность, кВа
28
Габариты станка (ДхШхВ), мм
2960×1950×2200
Вес станка, кг
5500
