Характеристики
Макс. длина заготовки (Рабочая зона):
650
Макс. диаметр обработки (Рабочая зона):
Ф320
Макс. диаметр над станиной, мм. (Рабочая зона):
Ø460
Макс. диаметр над суппортом, мм. (Рабочая зона):
Ø400
Отверстие шпинделя, мм. (Шпиндель):
Ф66
Макс. диам. сквозн. отверстия, мм (Шпиндель):
Ф52
Получить консультацию онлайн
#PROP_TITLE#:
#PROP_VALUE#

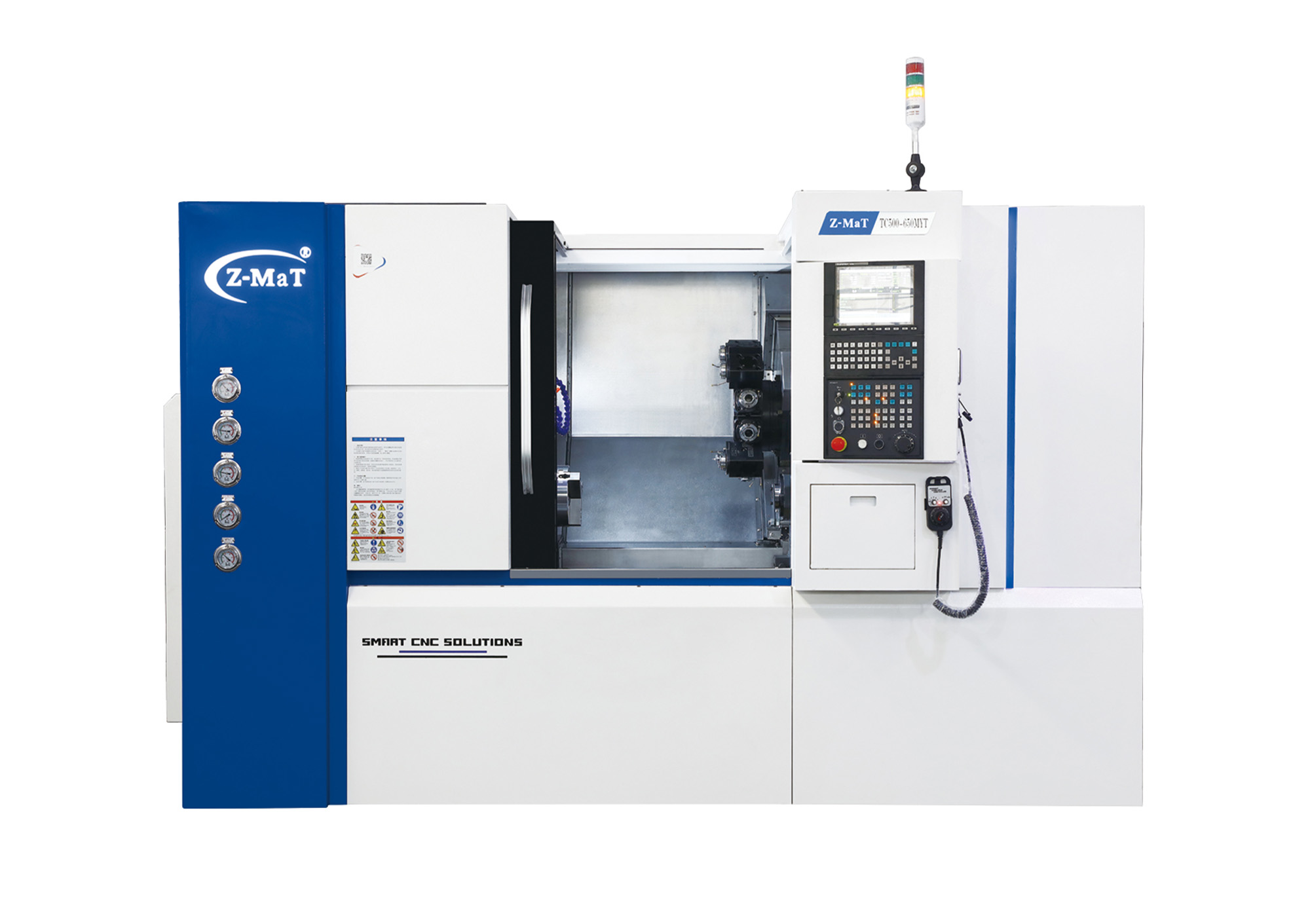

В модели TC500 используется усовершенствованная конструкция оси Y с углом 45°, которая обеспечивает жесткость станка и его компактность.
Модель TC500 оснащена стандартным патроном размера 8 дюймов для 1 шпинделя и 6 дюймов – для 2 шпинделя. Характеристиками противо-шпинделя предусмотрена длительная обработка обеих поверхностей.

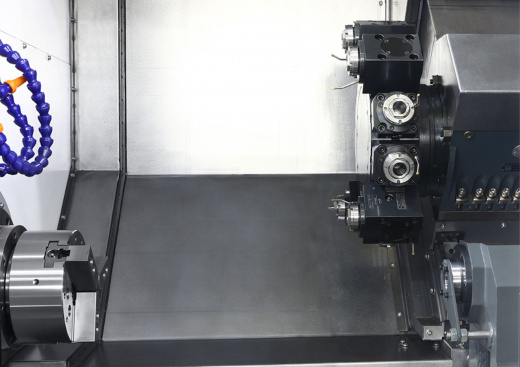

Применение приводных инструментов в комбинации с функцией оси Y обеспечивает интегрирование производственных процессов: от точения до чистовой обработки / обработки противоположного конца заготовки и многоосной интерполяционной обработки. На станке осуществляется 2-осевое точение, фрезерование по оси Y с различными вариантами шпинделя и револьверной головки. Клиенты могут подобрать «уникальный станок», гибко отвечающий их потребностям.
Модель TC500 оснащена стандартным патроном размера 8 дюймов для 1 шпинделя и 6 дюймов – для 2 шпинделя. Характеристиками противо-шпинделя предусмотрена длительная обработка обеих поверхностей.
Применение приводных инструментов в комбинации с функцией оси Y обеспечивает интегрирование производственных процессов: от точения до чистовой обработки / обработки противоположного конца заготовки и многоосной интерполяционной обработки. На станке осуществляется 2-осевое точение, фрезерование по оси Y с различными вариантами шпинделя и револьверной головки. Клиенты могут подобрать «уникальный станок», гибко отвечающий их потребностям.
Стандартная комплектация
- Гидравлический 3-х кулачковый патрон
- 12-позиционная приводная револьверная головка
- Автоматическая система смазки
- Автоматическая система охлаждения
- Задняя бабка (серия TN)
- Освещение рабочей зоны и сигнальная лампа
Опциональная комплектация
- Устройство для настройки инструмента
- Конвейер для отвода стружки
- Держатели приводного инструмента
- Различные патроны и цанги
- Устройство подачи прутка
- Задняя бабка с сервоприводом
- Устройство подачи прутка
- Серво/гидравлический люнет
- Стационарные или приводные инструменты под револьверной головкой (TS400, TS500)
Области применения
Характеристики
Рабочая зона
Макс. длина заготовки
650
Макс. диаметр обработки
Ф320
Макс. диаметр над станиной, мм.
Ø460
Макс. диаметр над суппортом, мм.
Ø400
Шпиндель
Отверстие шпинделя, мм.
Ф66
Тип конца шпинделя
A2-6
Главный серводвигатель
30
Гидравлический патрон/цанга
8
Макс. скорость вращения
4000
Макс. диам. сквозн. отверстия, мм
Ф52
Направляющие
Тип направляющих
ШВП
Инструментальная система
Тип
Револьверная головка/BMT55
Сечение державки, мм.
25×25
Диаметр расточной державки, мм.
Ф40
Макс. скорость приводного инструмента, об/мин.
5000
Мощность приводного инструмента, кВт.
3.7/5.5
Задняя бабка
Тип
Гидравлическая
Конус пиноли
МТ5
Перемещение задней бабки (мм)
80-650
Перемещения
Перемещение по оси X
180
Перемещение по оси Y
100 (±50)
Перемещение по оси Z
650
Ускор. перемещение по осям X/Z1/ Z2/Y (м/мин)
18/30/н/д/10
ШВП по осям X/Z1/ Z2/Y (мм)
32×P08 / 32×P10 / н/д / 32×P06
Скорость подачи при резании, мм.
10
Точность
Точность позиционирования, мм (Точность)
X/Z: 00.011/0.013
Повторяемость, мм. (Точность)
X/Z: 0.003/0.004
Повторяемость оси С (мм) (Точность)
±0.02
Общее
Система числового управления
индивидуально
Габариты станка (ДхШхВ), мм
3100×1900×225
Вес станка, кг
5900
