Характеристики
Макс. длина заготовки (Рабочая зона):
400
Макс. диаметр обработки (Рабочая зона):
Ф320
Макс. диаметр над станиной, мм. (Рабочая зона):
Ø460
Макс. диаметр над суппортом, мм. (Рабочая зона):
Ø400
Отверстие шпинделя, мм. (Шпиндель):
Ф66
Макс. диам. сквозн. отверстия, мм (Шпиндель):
Ф52
Получить консультацию онлайн
#PROP_TITLE#:
#PROP_VALUE#

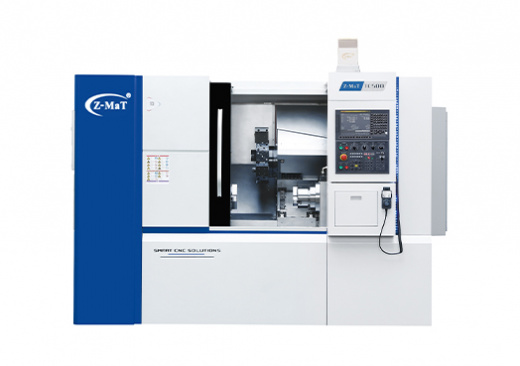

В модели TC500 используется усовершенствованная конструкция оси Y с углом 45°, которая обеспечивает жесткость станка и его компактность.
Модель TC500 оснащена стандартным патроном размера 8 дюймов для 1 шпинделя и 6 дюймов – для 2 шпинделя. Характеристиками противо-шпинделя предусмотрена длительная обработка обеих поверхностей.
Применение приводных инструментов в комбинации с функцией оси Y обеспечивает интегрирование производственных процессов: от точения до чистовой обработки / обработки противоположного конца заготовки и многоосной интерполяционной обработки. На станке осуществляется 2-осевое точение, фрезерование по оси Y с различными вариантами шпинделя и револьверной головки. Клиенты могут подобрать «уникальный станок», гибко отвечающий их потребностям.
Модель TC500 оснащена стандартным патроном размера 8 дюймов для 1 шпинделя и 6 дюймов – для 2 шпинделя. Характеристиками противо-шпинделя предусмотрена длительная обработка обеих поверхностей.
Применение приводных инструментов в комбинации с функцией оси Y обеспечивает интегрирование производственных процессов: от точения до чистовой обработки / обработки противоположного конца заготовки и многоосной интерполяционной обработки. На станке осуществляется 2-осевое точение, фрезерование по оси Y с различными вариантами шпинделя и револьверной головки. Клиенты могут подобрать «уникальный станок», гибко отвечающий их потребностям.
Стандартная комплектация
- Гидравлический 3-кулачковый патрон
- 12-позиционная приводная револьверная головка BMT
- Защитные кожуха
- Освещение рабочей зоны
- Трехцветная сигнальная лампа
- Автоматическая система смазки
- Автоматическая система охлаждения
Опциональная комплектация
- Различные патроны и цанги
- Различные системы управления
- Различные шпиндели и отверстия шпинделя
- Устройство подачи прутка
- Инструментальный стол
- Конвейер для отвода стружки
Области применения
Характеристики
Рабочая зона
Макс. длина заготовки
400
Макс. диаметр обработки
Ф320
Макс. диаметр над станиной, мм.
Ø460
Макс. диаметр над суппортом, мм.
Ø400
Шпиндель
Отверстие шпинделя, мм.
Ф66
Тип конца шпинделя
A2-6
Главный серводвигатель
30
Гидравлический патрон/цанга
8
Макс. скорость вращения
4000
Макс. диам. сквозн. отверстия, мм
Ф52
Противошпиндель
Отверстие шпинделя, мм
Ф55
Макс. скорость вращения, об/мин.
5000
Номинальный крутящий момент, Нм.
95
Гидравлический патрон
6
Главный серводвигатель, кВт
11/15
Тип конца шпинделя
A2-5
Направляющие
Тип направляющих
ШВП
Инструментальная система
Тип
Револьверная головка/BMT55
Количество
12
Сечение державки, мм.
25×25
Диаметр расточной державки, мм.
Ф40
Макс. скорость приводного инструмента, об/мин.
5000
Мощность приводного инструмента, кВт.
3.7/5.5
Задняя бабка
Тип
Программируемая сервопривод
Конус пиноли
МТ5
Перемещение задней бабки (мм)
80-400
Перемещения
Перемещение по оси X
180
Перемещение по оси Y
100 (±50)
Перемещение по оси Z
400
Ускор. перемещение по осям X/Z1/ Z2/Y (м/мин)
18/30/30/10
ШВП по осям X/Z1/ Z2/Y (мм)
32×P08 / 32×P10 / 32×P10 / 32×P06
Скорость подачи при резании, мм.
10
Точность
Точность позиционирования, мм (Точность)
X/Z: 0.011
Повторяемость, мм. (Точность)
X/Z: 0.003
Общее
Система числового управления
индивидуально
Габариты станка (ДхШхВ), мм
2980×1910×2130
Вес станка, кг
5400
Угол наклона станины
45°
