Характеристики
Патрон (Рабочая зона):
8
Макс. длина заготовки (Рабочая зона):
650
Макс. диаметр обработки (Рабочая зона):
320
Макс. диаметр над станиной, мм. (Рабочая зона):
Ø600
Макс. диаметр над суппортом, мм. (Рабочая зона):
Ø430
Отверстие шпинделя, мм. (Шпиндель):
Ф66
Получить консультацию онлайн
#PROP_TITLE#:
#PROP_VALUE#

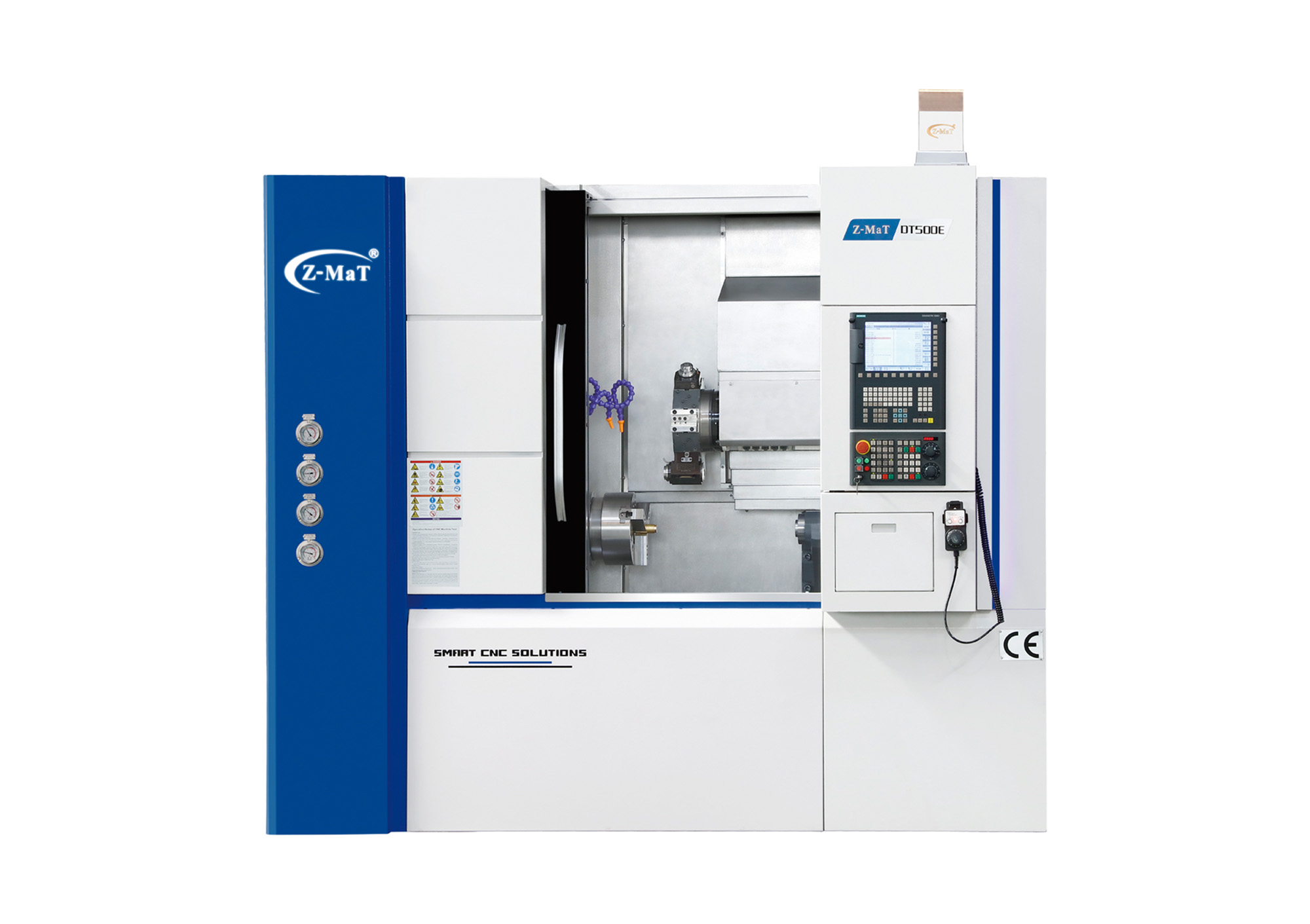

Серия STAR DT — токарно-фрезерные обрабатывающие центры с осью Y
Серия STAR DT – это 4-х осевые многооперационные токарные обрабатывающие центры с дополнительной осью Y. Станки оснащены шпинделем с ременной передачей или мотор-шпинделем с большим крутящим моментом и приводной револьверной головкой. Серия станков DT значительно расширяет возможности обработки за счёт сочетания операций токарной обработки и фрезерования со смещением от центра. Ось Y позволяет заменить более 90% чистовой обработки фрезерным станком для токарных деталей. В результате сокращается рабочее время, повышается точность и эффективность.Больше не нужен 1 токарный станок с ЧПУ и 1 фрезерный/сверлильный/резьбонарезной станок. В большинстве случаев один токарный центр серии DT решит все эти задачи за одну установку.
Цельнолитая наклонная станина - 35°/45° с широким пролётом, отлитая по технологии Meehanite, четыре высокоскоростные линейные направляющие и ШВП гарантируют быстрый холостой ход, плавность, точность и стабильность механообработки, делая станки серии DT идеальным решением как для мелкосерийного, так и крупносерийного производства различных сложных изделий.
Стандартная комплектация
- Гидравлический 3-х кулачковый патрон
- 12-позиционная приводная револьверная головка BMT
- Ось Y
- Гидравлическая задняя бабка
- Освещение рабочей зоны
- Трехцветная сигнальная лампа
- Автоматическая система смазки
- Автоматическая система охлаждения
Опциональная комплектация
- Различные патроны и цанги
- Различные системы ЧПУ
- Различные диаметры отверстия шпинделя
- Устройство для настройки инструмента
- Серво/гидравлический люнет
- Задняя бабка с сервоприводом
- Конвейер для отвода стружки
Области применения
Характеристики
Рабочая зона
Патрон
8
Макс. длина заготовки
650
Макс. диаметр обработки
320
Макс. диаметр над станиной, мм.
Ø600
Макс. диаметр над суппортом, мм.
Ø430
Шпиндель
Отверстие шпинделя, мм.
Ф66
Тип конца шпинделя
A2-6
Номинальный крутящий момент
105
Главный серводвигатель
30
Макс. скорость вращения
4000
Макс. диам. сквозн. отверстия, мм
Ф52
Направляющие
Тип направляющих
Линейные направляющие
Ширина/кол-во/слайдеры, мм
X: 35/2/4 Y: Box Z: 35/2/4
Инструментальная система
Тип
Револьверная головка, ВМТ45, *ВМТ55
Количество
12
Сечение державки, мм.
20×20 *25×25
Макс. скорость приводного инструмента, об/мин.
4000, *6000
Задняя бабка
Тип
SPT, SST
Конус пиноли
МТ3 (тип шпиндельного узла)
Перемещение задней бабки (мм)
100-650
Перемещения
Перемещение по оси X
250
Перемещение по оси Y
100 (±50), *140 (±70)
Перемещение по оси Z
650
Ускоренное перемещение по X/Y/Z, м/мин
20/20/12, *7
Ускор. перемещение по осям X/Z1/ Z2/Y (м/мин)
20/20/12, *7
Ускор. перемещение по осям X1/Y1, м/мин.
X/Z: 0.013
Точность
Точность позиционирования, мм (Точность)
X/Z: 0.013
Повторяемость, мм. (Точность)
X/Z: 0.004
Общее
Система числового управления
индивидуально
Потребляемая мощность, кВа
30
Габариты станка (ДхШхВ), мм
3100×2050×2350
Вес станка, кг
5600
