Характеристики
Патрон (Рабочая зона):
8
Макс. длина заготовки (Рабочая зона):
450
Макс. диаметр обработки (Рабочая зона):
200
Макс. диаметр над станиной, мм. (Рабочая зона):
Ø600
Макс. диаметр над суппортом, мм. (Рабочая зона):
Ø380
Отверстие шпинделя, мм. (Шпиндель):
Ф66
Получить консультацию онлайн
#PROP_TITLE#:
#PROP_VALUE#

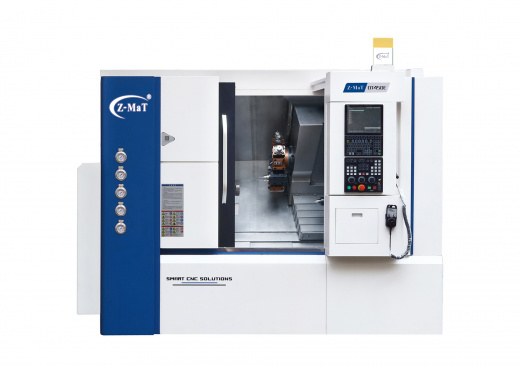

Серия STAR DT — токарно-фрезерные обрабатывающие центры с осью Y
Серия STAR DT – это 4-х осевые многооперационные токарные обрабатывающие центры с дополнительной осью Y. Станки оснащены шпинделем с ременной передачей или мотор-шпинделем с большим крутящим моментом и приводной револьверной головкой. Серия станков DT значительно расширяет возможности обработки за счёт сочетания операций токарной обработки и фрезерования со смещением от центра. Ось Y позволяет заменить более 90% чистовой обработки фрезерным станком для токарных деталей. В результате сокращается рабочее время, повышается точность и эффективность.Больше не нужен 1 токарный станок с ЧПУ и 1 фрезерный/сверлильный/резьбонарезной станок. В большинстве случаев один токарный центр серии DT решит все эти задачи за одну установку.
Цельнолитая наклонная станина - 35°/45° с широким пролётом, отлитая по технологии Meehanite, четыре высокоскоростные линейные направляющие и ШВП гарантируют быстрый холостой ход, плавность, точность и стабильность механообработки, делая станки серии DT идеальным решением как для мелкосерийного, так и крупносерийного производства различных сложных изделий.
Стандартная комплектация
- Гидравлический 3-х кулачковый патрон
- 12-позиционная приводная револьверная головка BMT
- Ось Y
- Гидравлическая задняя бабка
- Освещение рабочей зоны
- Трехцветная сигнальная лампа
- Автоматическая система смазки
- Автоматическая система охлаждения
Опциональная комплектация
- Различные патроны и цанги
- Различные системы ЧПУ
- Различные диаметры отверстия шпинделя
- Устройство для настройки инструмента
- Серво/гидравлический люнет
- Задняя бабка с сервоприводом
- Конвейер для отвода стружки
Области применения
Характеристики
Рабочая зона
Патрон
8
Макс. длина заготовки
450
Макс. диаметр обработки
200
Макс. диаметр над станиной, мм.
Ø600
Макс. диаметр над суппортом, мм.
Ø380
Шпиндель
Отверстие шпинделя, мм.
Ф66
Тип конца шпинделя
A2-5
Номинальный крутящий момент
105
Главный серводвигатель
30
Макс. скорость вращения
4000
Макс. диам. сквозн. отверстия, мм
Ф52
Противошпиндель
Внутр. диам. сквозн. отверстия противошпинделя
2750×1795×2350
Направляющие
Тип направляющих
Линейные направляющие
Ширина/кол-во/слайдеры, мм
X/Z: 35/2/4 Y:Hard Rail
Инструментальная система
Тип
Револьверная голова, ВМТ45
Сечение державки, мм.
20х20
Макс. скорость приводного инструмента, об/мин.
4000, *6000
Задняя бабка
Тип
Гидравлическая
Конус пиноли
MT4
Перемещение задней бабки (мм)
450
Перемещения
Перемещение по оси X
220
Перемещение по оси Y
100 (±50)
Перемещение по оси Z
450
Ускоренное перемещение по X/Y/Z, м/мин
20/20/12
Точность
Точность позиционирования, мм (Точность)
X/Z: 0.011
Повторяемость, мм. (Точность)
X/Z: 0.003
Общее
Система числового управления
индивидуально
Потребляемая мощность, кВа
30
Габариты станка (ДхШхВ), мм
2750×1795×2350
Вес станка, кг
4900
