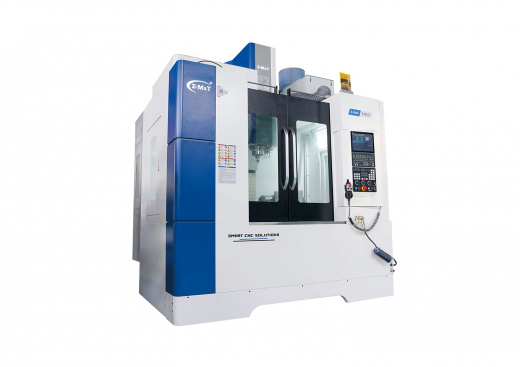

F855 Высокоскоростной обрабатывающий центр Z-MaT

Высокоскоростной обрабатывающий центр F855 представляет собой высокопроизводительное решение от компании Z-MaT для точной и быстрой серийной обработки различных металлов. Трёхосевой станок уже в базовой комплектации обладает впечатляющей рабочей скоростью, функцией быстрого перемещения и прочной конструкцией, способной выдерживать регулярные интенсивные нагрузки. За счет этих характеристик фрезерный станок оптимизирует производственные процессы: фрезерует горизонтальные, вертикальные, наклонные и криволинейные поверхности, сверлит и нарезает резьбу, пазы и уступы в заготовках из стали, алюминия, титана и полимерных материалов. Купить вертикальный обрабатывающий центр выгодно предприятиям, задействованным в таких областях, как авиастроение, машиностроение, приборостроение и оборонная промышленность. Быстрые перемещения по всем осям и возможность объединения черновых и чистовых операций в рамках одного прохода обеспечивают максимальную скорость в крупносерийном изготовлении деталей и высокое качество поверхностей.

Конструкция

Высокоскоростные узлы

Главным достоинством фрезерного станка по металлу F855 является его высокая скорость: базовая рабочая подача достигает 12 метров в минуту, а ускоренная — до 48 м/мин по каждой из трёх осей. Для достижения таких показателей при сохранении точности применяется комплекс инженерных решений.

Базовым элементом выступает массивная станина из стабилизированного чугуна. Несмотря на компактные размеры, масса станка достигает 5 600 кг. Конструкция колонны с широким пролётом в 1320 мм обеспечивает оптимальную жёсткость оборудования в рабочем режиме, сохраняя стабильность и точность даже при быстром перемещении.

Вторым важным аспектом является усиленная система линейных направляющих, способная выдерживать длительные интенсивные нагрузки. Вертикальный фрезерный станок комплектуется износостойкими направляющими Hiwin. Ширина рельсов составляет 35 мм для оси X, 45 мм для Y и Z, они обладают прочной структурой и оснащены цилиндрическими роликовыми подшипниками с углом контакта 45°, что обеспечивает равномерное распределение нагрузки. Минимальный коэффициент трения в пределах 0,003–0,005 гарантирует высокую точность позиционирования по осям X/Z (0,0125 мм) и Y (0,011 мм). Такое конструктивное решение минимизирует износ направляющих, обеспечивая стабильность параметров обработки и продлевая срок службы узлов станка. Ходовые перемещения осей составляют 800 мм (X), 550 мм (Y) и 550 мм (Z), при размере рабочей зоны 950 × 550 мм. Расстояние между торцом шпинделя
и поверхностью стола варьируется от 130 до 680 мм. Для обеспечения точности на высоких скоростях используются шарико-винтовые передачи (ШВП) с увеличенным шагом.

Третьим узлом, обеспечивающим скорость обработки, служит шпиндель с превосходной динамической точностью вращения и виброзащитой. В базовой версии станка по металлу установлен шпиндель тайваньского бренда Royal с конусом BT40, приводимый в движение серводвигателем мощностью 7,5 кВт через ременную передачу. Его номинальная скорость составляет 10 000 об/мин. Этот вариант отличается универсальностью и лёгкой адаптацией под разные задачи. При необходимости без изменения габаритов и посадочных размеров шпиндель можно модернизировать до 12 000 об/мин, заменив ременной привод на прямой с использованием муфты с упругим элементом. Такая конфигурация не только ускоряет обработку, но и улучшает отвод тепла, минимизируя риск деформаций и повышая общую точность.

Наконец, стандартное исполнение станка с ЧПУ имеет скоростную систему автоматической смены инструмента: она гарантирует превосходную производительность и точность операций. Дисковый магазин, рассчитанный на 24 позиции, с поворотным лаповым рычагом осуществляет переход инструмента всего за 1,3 секунды.

Надёжные компоненты

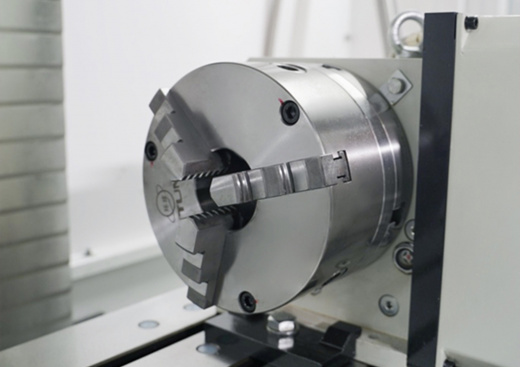

Характеристики фрезерного станка F855 превосходят аналогичные центры по скорости обработки металлов. В высокоточном оборудовании завод Z-MaT использует компоненты и узлы лучших мировых производителей: электрокомпоненты от мировых лидеров Schneider Electric и ABB, систему смазки VERSA 3 от Bijur Delimon, систему охлаждения MCO Series Oil Cooler, пневматику AirTAC. Числовое программное управление осуществляет система японского бренда FANUC — 0i-MF Plus в базовой комплектации, Sinumerik 808D от Siemens, ZMATROL, GSK, Syntec и GreaMat – опционально. Фрезерный станок также может быть дооснащён управляемым поворотным рабочим столом с четырьмя или пятью осями для обработки более сложных деталей за одну установку.

Благодаря жёсткой конструкции, запасу прочности и стабильности высокоскоростной фрезерный центр станет эффективным звеном в производстве широкого спектра металлических деталей. Покупка фрезерного станка F855 у официального дистрибьютора означает инвестицию в повышение скорости производства с сохранением прецизионного качества.
