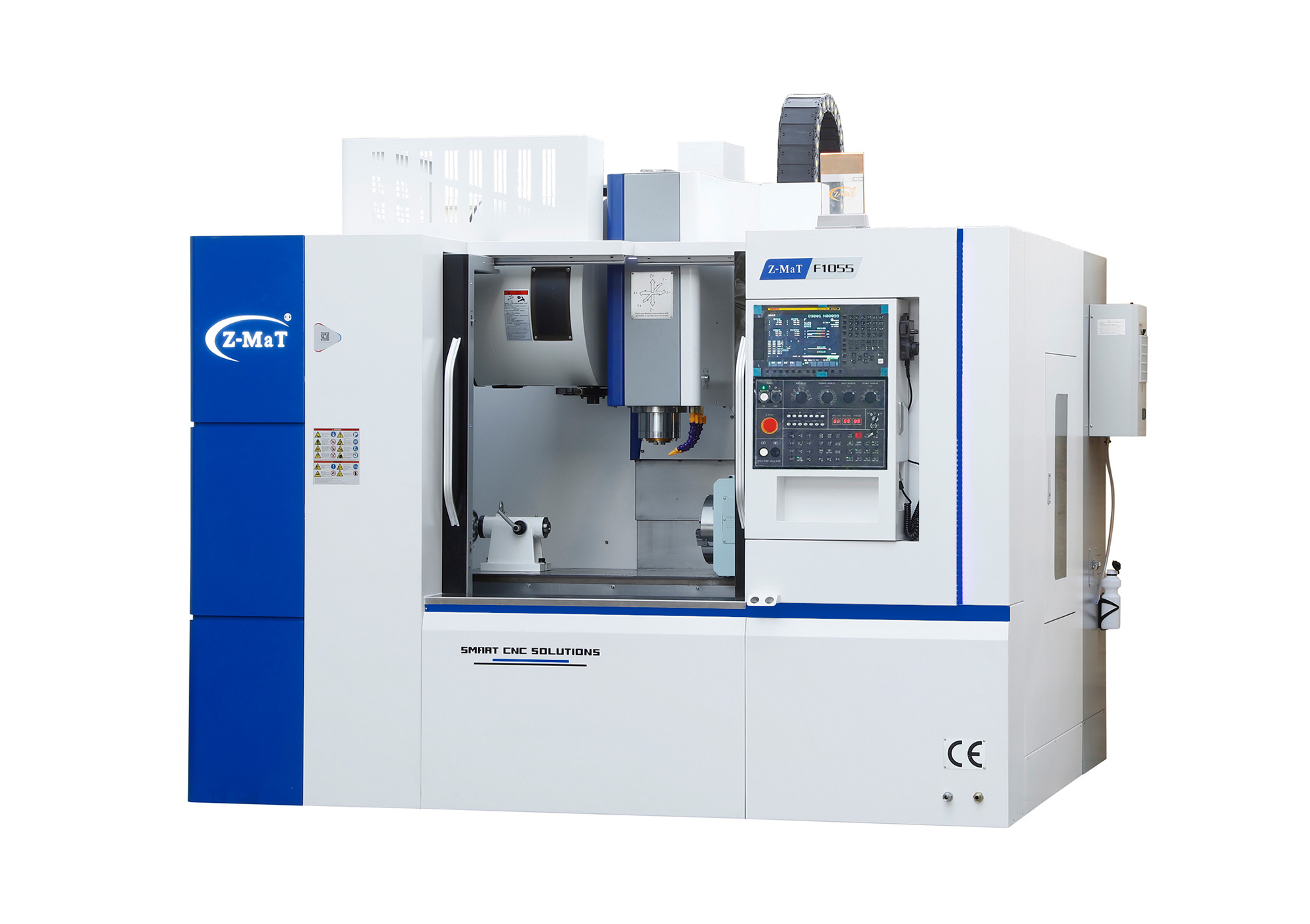

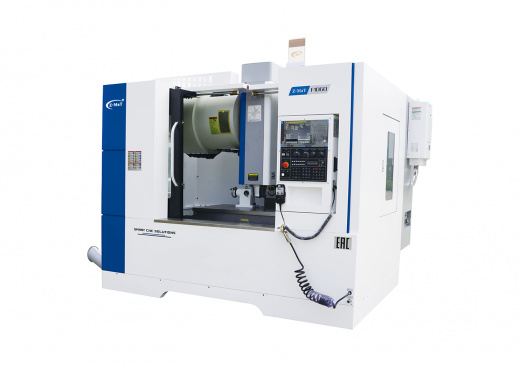

F1060 Высокоскоростной обрабатывающий центр Z-MaT

Высокоскоростной обрабатывающий центр F1060 — флагман серии фрезерных станков компании Z-MaT, созданный для существенного повышения производительности при серийной обработке деталей из различных металлов. Уже в стандартной комплектации он оснащён системой быстрого перемещения, высокоскоростным АТС, ШВП с большим шагом и линейными направляющими с роликовыми каретками. Станок обладает надёжной конструкцией, готовой к непрерывным интенсивным нагрузкам в производственных отраслях с высокими требованиями к точности и качеству обработки поверхности.

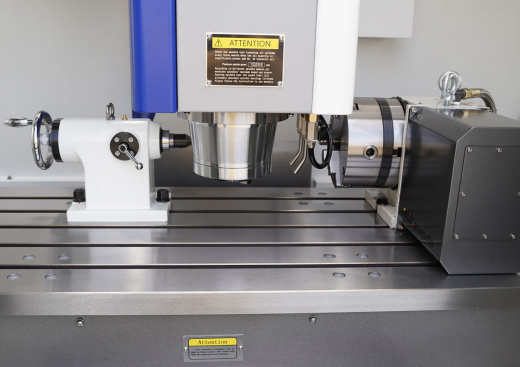

В сфере металлообработки растёт конкуренция, а вместе с ней — требования к скорости и качеству работ. Покупка трёхосевого фрезерного станка с ЧПУ F1060 позволяет вывести на новый уровень производственные процессы при изготовлении компонентов для IT, аэрокосмической, машиностроительной, приборостроительной и оборонной отраслей. Он выполняет фрезерование, сверление и нарезание резьбы в деталях из стали, алюминия, титана и пластика с высокой скоростью, увеличивая эффективность в крупносерийном производстве. Дооснащение управляемым поворотным столом добавляет четвёртую и пятую оси и делает возможной сложную обработку за одну установку.

Конструкция

Высокоскоростные узлы

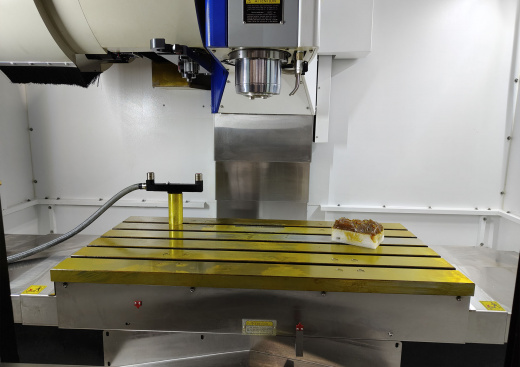

Главное преимущество фрезерного станка F1060 — высокая скорость обработки металлов. Все инженерные решения в его конструкции служат этой цели. Для быстрой непрерывной работы линейные направляющие осей изготовлены из высококачественного литья и оснащены цилиндрическими роликами, обеспечивающими равномерное распределение нагрузки, повышенную точность и минимальный износ. Увеличенное расстояние между направляющими обеспечивает жёсткость и грузоподъёмность. В стандартной комплектации обрабатывающий центр оборудован рабочим столом размером 1200×600 мм, который выдерживает нагрузку до 600 кг. Перемещения по осям составляют 1000 / 600 / 550 мм для осей X, Y, Z соответственно, расстояние от центра шпинделя до колонны — 610 мм.

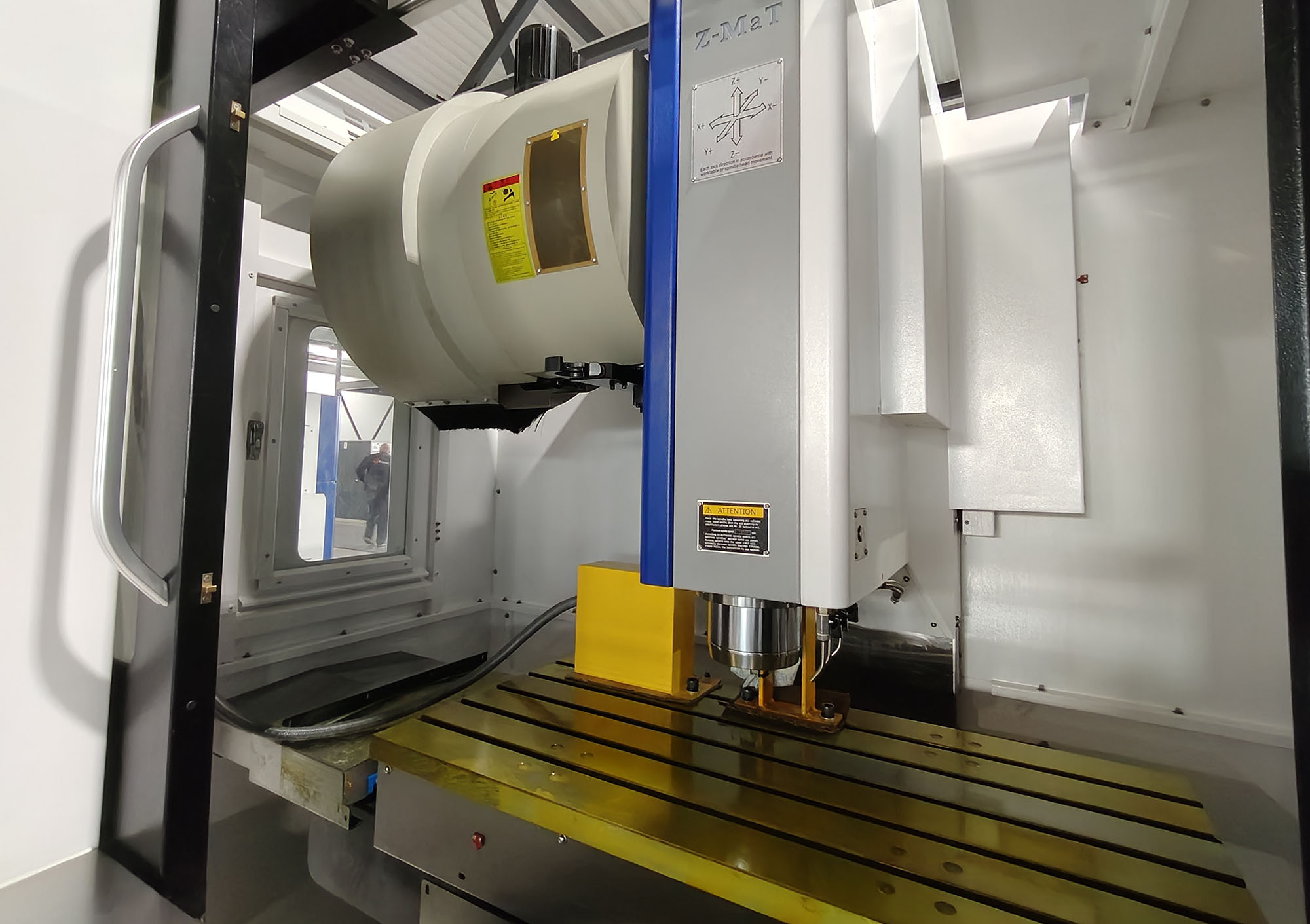

Мощный шпиндель с прямым приводом, конус BT40, со скоростью вращения 10 000 (опционально 12 000) об/мин стабильно работает с рабочей скоростью подачи 20 м/мин и ускоренной до 48 м/мин по всем осям.

Дисковое устройство автоматической смены инструмента на 24 позиции и шарико-винтовая передача Hiwin с увеличенным шагом в стандартной комплектации поддерживают высокие скорости и гарантируют точность выполнения операций.
Фрезерный станок оснащён системой числового программного управления FANUC 0i-MF Plus с Manual Guide i, которая поддерживает высокоскоростную обработку и оптимизирует производственный цикл.

Опционально устанавливаются дополнительные элементы ЧПУ, а также система подачи смазочно-охлаждающей жидкости через шпиндель для более эффективного охлаждения при высоких нагрузках.

Моноблочная станина

Вибрации на высоких скоростях и интенсивных режимах работы гасятся благодаря массивным литым деталям и тяжёлой станине из закалённого чугуна. На производстве завода Z-MaT станины подвергаются двойному термическому старению для снятия внутренних напряжений металла, возникающих после литья, и обеспечения высокой геометрической стабильности на протяжении всего срока эксплуатации. Массивная станина и вес станка 6400 кг — гарантия стабильности, точности и надёжности.

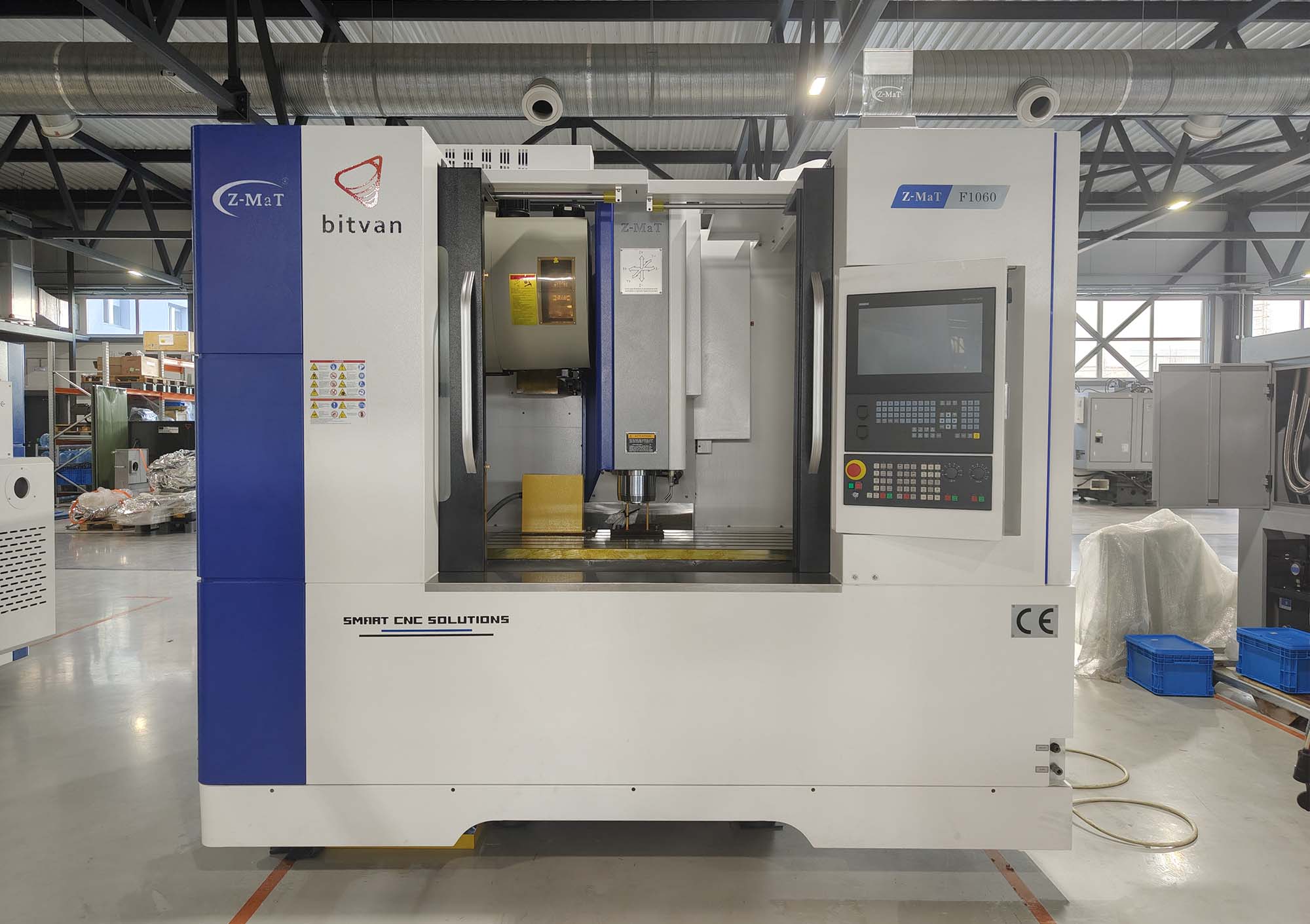

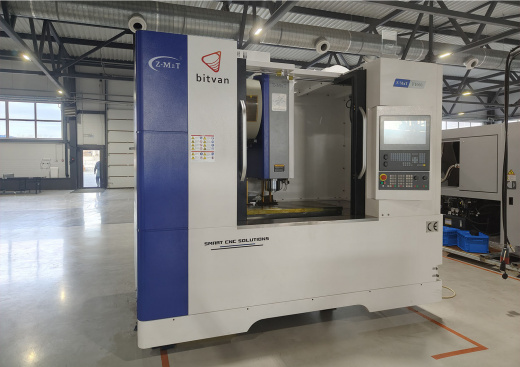

При этом вертикальная компоновка делает фрезерный центр F1060 компактным (2700×2100×2400 мм) по сравнению со станками, сопоставимыми по скорости и производительности.
  Купить высокоскоростной обрабатывающий центр F1060 — значит укомплектовать производство оборудованием, которое отвечает современным требованиям и даже опережает их. Скорость и точность обработки металлов на этом станке повышает рентабельность предприятия и качество выпускаемой продукции.
