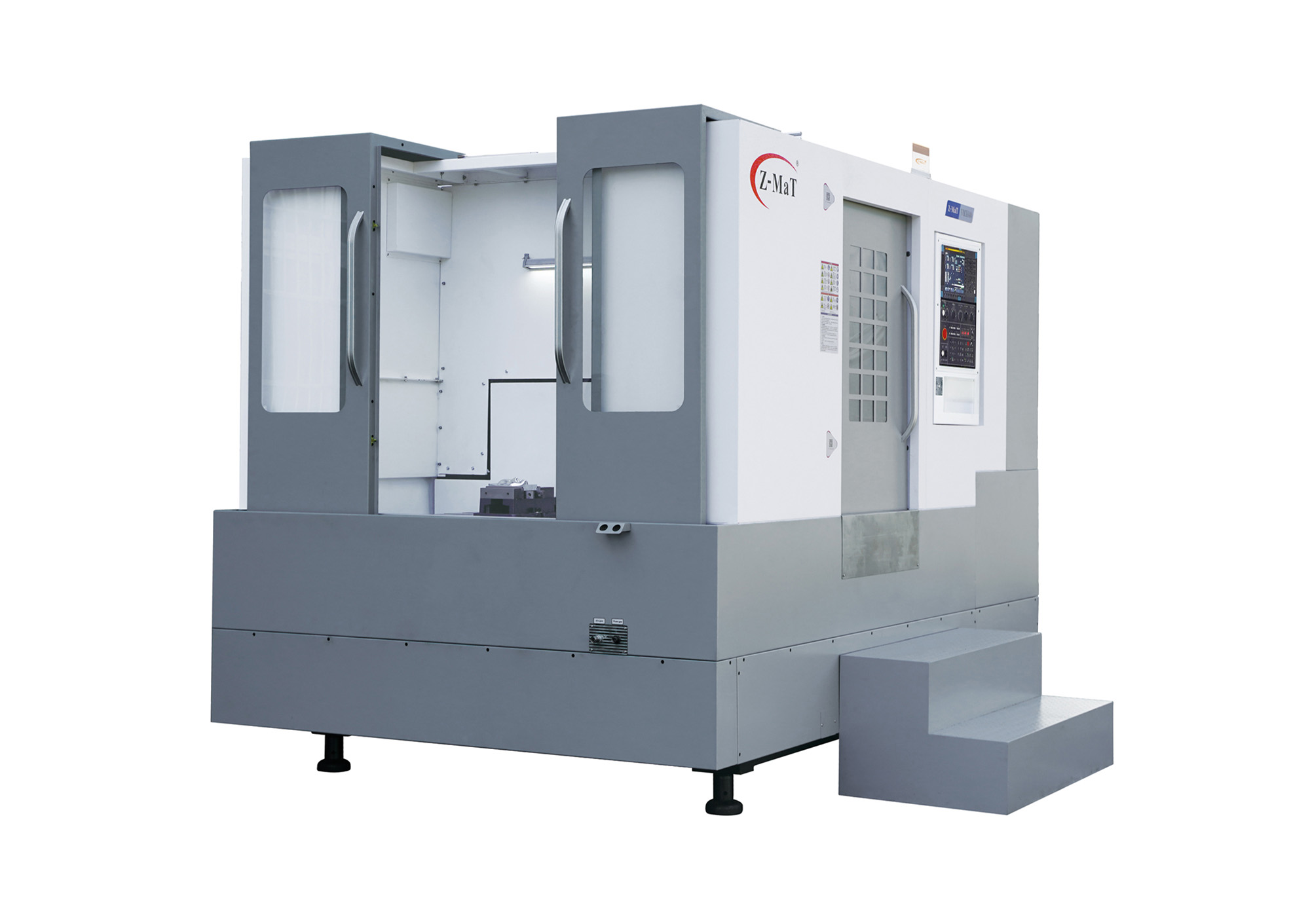

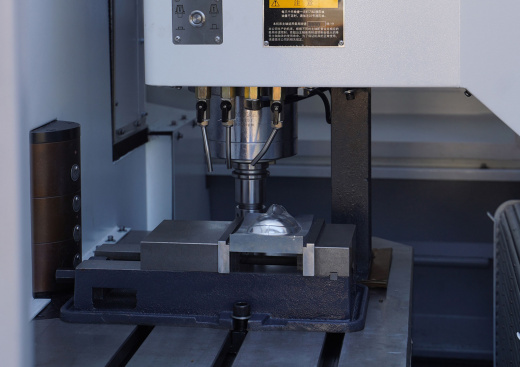

Вертикальный обрабатывающий центр VMX640 представляет собой передовое решение для высокоэффективного производства. Оснащен уникальной двухстаночной системой. Пока на одной станции выполняется обработка детали, вторая автоматически переключается на загрузку новой заготовки, полностью исключая простои оборудования.

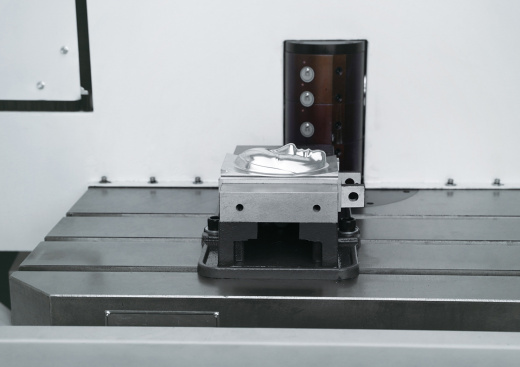

Раздельный поворотный стол с передней и задней рабочими зонами обеспечивает плавный переход между операциями. Основу станка составляют высококачественные отливки из чугуна, изготовленные по всем стандартам лицензии «Meehanite» с дополнительной обработкой старением, что гарантирует исключительную жесткость, виброустойчивость конструкции и долговременную стабильность точности обработки. Особого внимания заслуживает конструкция стола с двухсторонними концевыми шестернями, которая обеспечивает не только высокую точность позиционирования, но и увеличенную грузоподъемность, позволяя работать с тяжелыми и габаритными заготовками без потери качества обработки.
VMX640 — оптимальное решение для предприятий, которые ценят бесперебойность производственного процесса, высочайшую точность и долговечность оборудования в условиях серийного и массового производства.
Подробности
Раздельный поворотный стол с передней и задней рабочими зонами обеспечивает плавный переход между операциями. Основу станка составляют высококачественные отливки из чугуна, изготовленные по всем стандартам лицензии «Meehanite» с дополнительной обработкой старением, что гарантирует исключительную жесткость, виброустойчивость конструкции и долговременную стабильность точности обработки. Особого внимания заслуживает конструкция стола с двухсторонними концевыми шестернями, которая обеспечивает не только высокую точность позиционирования, но и увеличенную грузоподъемность, позволяя работать с тяжелыми и габаритными заготовками без потери качества обработки.
VMX640 — оптимальное решение для предприятий, которые ценят бесперебойность производственного процесса, высочайшую точность и долговечность оборудования в условиях серийного и массового производства.
Характеристики
Размер стола, мм (Стол):
1140х820 (односторонний 570х820)
Количество (Стол):
2
Максимальная нагрузка на стол, кг (Стол):
600 (односторонний 300)
Т-образные пазы (количество х размер х расстояние) (Стол):
3х22ТхР130х2
Расстояние от торца шпинделя до стола, мм (Стол):
150-660
Номинальный крутящий момент (Шпиндель):
48
Получить консультацию онлайн
#PROP_TITLE#:
#PROP_VALUE#
Главное
Вертикальный обрабатывающий центр F1055 – многофункциональный трехосевой станокс ЧПУ из высокоскоростной серии Z-MaT. Он предназначен для массового и
прецизионного производства деталей из сталей, алюминия, титана и инженерных
пластиков в высокотехнологичных отраслях. Его ключевое преимущество – способность
очень быстро и без переустановки выполнять черновые и чистовые операции с высокой
точностью.
Назначение и применение
F650 – это современный фрезерный станок по металлу для тех, кто требует отоборудования не просто точности, а предсказуемой, непрерывной и масштабируемой
производительности. Разработанный для серийного производства, обрабатывающий центр
сочетает в себе мультифункциональность, скорость, жесткость и долговечность и
расширяет возможности предприятий аэрокосмической, машиностроительной,
энергетической и оборонной отраслей.
Конструкция
Быстрый ход
F1055 не просто быстрый фрезерный станок по металлу, он спроектирован длянепрерывной работы на пределе: с рабочей подачей 12 м/мин и ускоренной до 48 м/минпо всем осям. Для надежной работы в таком темпе стандартная комплектация включает
мощный шпиндель ВТ-40, прямые приводы и усиленные оси, а также автоматический
сменщик инструмента на 24 единицы и шарико-винтовые пары с крупным шагом. Все
конструкция ориентирована на сокращение вспомогательного времени и повышение
точности фрезерования, сверления и нарезания резьбы деталей сос ложной геометрией
Усиленные направляющие
Линейные направляющие осей имеют увеличенную ширину 35 мм для X и 45 мм для Y иZ выполнены из высокопрочного литого чугуна. Еще один элемент надежности и
стабильности станка – роликовые опоры, они гарантирует равномерное распределение
нагрузки, минимизируют износ и сохраняют микроточность. Диапазон перемещения осей
увеличен 1000 мм (X), 550 мм (Y), 550 мм (Z), рабочая зона стола с максимальной
нагрузкой 600 кг составляет 1200 × 550 мм.
Стабильная станина
Несмотря на компактные габариты, вес станка достигает 6 500 кг благодаря массивнойлитой конструкции из выдержанного чугуна с внутренними ребрами жесткости. Это
обеспечивает эффективное гашение вибраций даже при максимальных скоростях подачи
без потери качества поверхности и точности размеров.
Стандартная комплектация
- Рабочий стол с двумя рабочими зонами
- 3-х осевая роликовая направляющая качения
- Автоматическая система смазки
- Автоматическая система охлаждения
- Резервуар для СОЖ и стружки
- Конвейер для отвода стружки
- Кондиционер для шкафа электрооборудования
- Пневматический пистолет
- Пистолет подачи СОЖ
Опциональная комплектация
- Улавливатель масляного тумана
- Система измерения инструмента
- Система измерения заготовки
- Подача СОЖ через шпиндель
- Система масляного охлаждения шпинделя
- Различные типы шпинделей
- Инструментальный магазин на разное количество позиций
- Различные системы управления
Области применения
Машиностроение
В машиностроении F1055 производит корпусные детали, крышки, кронштейны, фланцы, шестерни и узлы двигателей — с допусками до ±0,005 мм, в том числе из закаленных сталей и высокопрочных алюминиевых сплавов.
Электроника и IT
В электронике обрабатывающий центр применяется для обработки корпусов серверов, радиаторов, разъемов, печатных плат и компонентов полупроводникового оборудования. Станок уверенно работает с нитридом кремния, керамикой и тонкостенными алюминиевыми структурами, сохраняя геометрию при тонкой резке.
Авиакосмическая промышленность
В аэрокосмической отрасли станок эффективен при фрезеровании сложных деталей из титановых и алюминиевых сплавов: элементов фюзеляжа, крепежных узлов, лопаток компрессоров, обтекателей.
ВПК
В военно-промышленном комплексе фрезерный станок по металлу F1055 используется при изготовлении компонентов ДВС, трансмиссий, подвесок и ходовой части. С его помощью осуществляется обработка твердых сталей, никелевых и титановых сплавов в условиях высоких нагрузок.
Области применения
Характеристики
Стол
Размер стола, мм
1140х820 (односторонний 570х820)
Т-образные пазы (количество х размер х расстояние)
3х22ТхР130х2
Расстояние от торца шпинделя до стола, мм
150-660
Количество
2
Максимальная нагрузка на стол, кг
600 (односторонний 300)
Шпиндель
Тип привода
серводвигатель
Конус шпинделя
BT40
Номинальный крутящий момент
48
Главный серводвигатель
15/11/7.5, *18.5/15/11
Макс. скорость вращения
8000
Направляющие
Тип направляющих
роликовые направляющие качения
Ширина/кол-во/слайдеры, мм
X: 55/2/4 Y,Z: 45/2/4
Инструментальная система
Тип магазина
АТС
Количество
30
Макс. диаметр инструмента (полный/почти пустой), мм
Ø78 (Ø120 смежный)
Макс. длина инструмента, мм
300
Макс.вес инструмента, кг
8
Скорость смены инструмента, сек.
1,2/1,3
Перемещения
Перемещение по оси X
600
Перемещение по оси Y
400
Перемещение по оси Z
510
Ускоренное перемещение по X/Y/Z, м/мин
30/30/30
Рабочая подача, м/мин
10
Точность
Точность позиционирования X/Y/Z, мм (Точность)
X/Y/Z: 0.012
Точность повторяемости X/Y/Z (Точность)
X/Y/Z: 0.006
Общее
Система числового управления
индивидуально
Потребляемая мощность, кВа
11
Габариты станка (ДхШхВ), мм
4050×4250×2780
Вес станка, кг
10200
