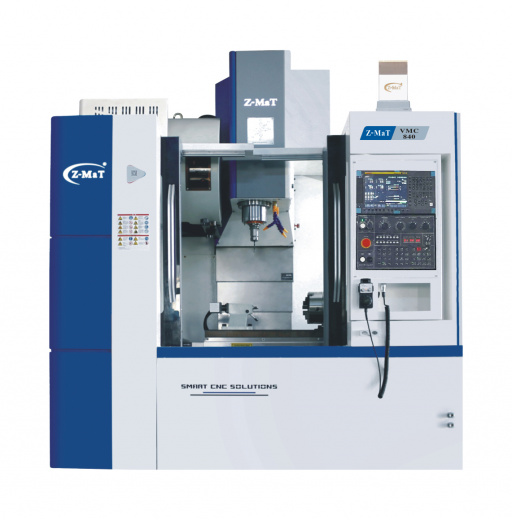

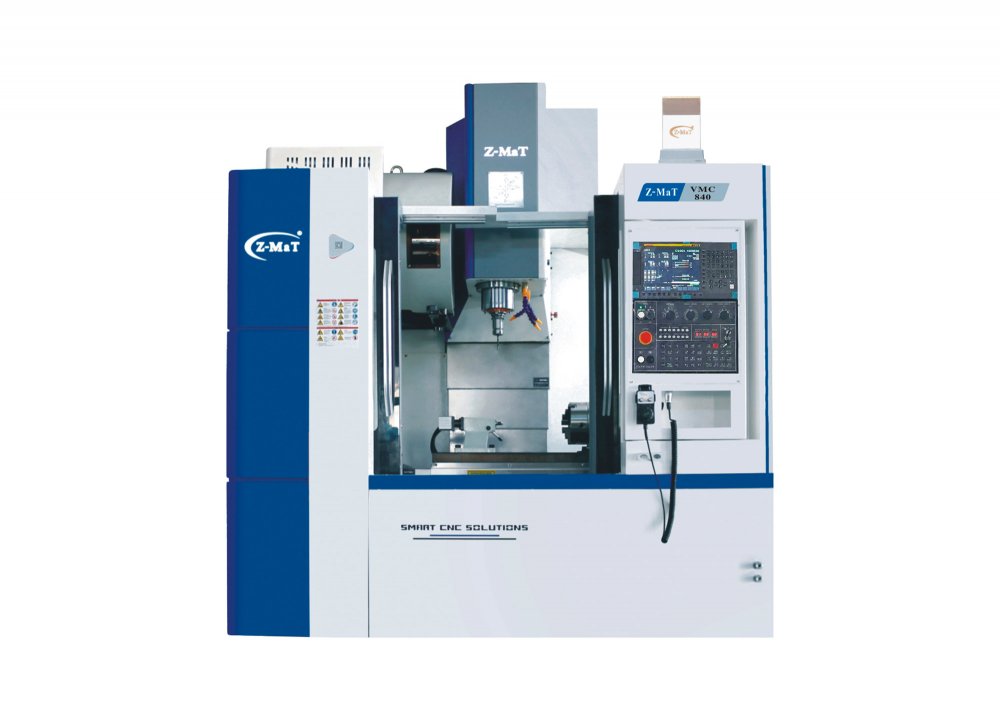

VMC840 Вертикальный обрабатывающий центр Z-MaT

Вертикальный обрабатывающий центр VMC840 – средняя модель в линейке высокопроизводительных фрезерных станков High Performance. Жесткая вертикальная конструкция на прочной чугунной станине, мощная ШВП с предварительным натягом и линейные направляющие на роликовых подшипниках повышенной надежности обеспечивают эффективность при компактных размерах, идеальное качество обработки, отличную термостойкость и минимальный уровень шума при фрезеровке больших и средних заготовок из различных металлов.

Купить высокоточный станок с ЧПУ выгодно в условиях крупного серийного производства в автомобильной, машиностроительной, авиакосмической, судостроительной, энергетической и других значимых отраслях экономики. Станок способен выполнять широкий спектр операций: фрезерование сложных поверхностей, растачивание, развертывание, зенкерование, сверление, нарезание резьбы, пазов и уступов. Многооперационная обработка без перенастройки позволяет значительно ускорить выпуск сложных изделий.

Конструкция

Усиленные линейные направляющие и ШВП

Направляющие осей Hiwin изготовлены из стали высшего качества: ширина 35 мм для оси X и 45 мм для осей Y и Z. Каждая направляющая имеет по два слайдера. Усиленная конструкция обеспечивает идеальное центрирование каретки, в том числе под весом суппорта, что гарантирует отсутствие люфтов, жесткость, соблюдение точных размеров и прямолинейность хода. Применение долговечных роликовых линейных направляющих позволяет равномерно распределять нагрузку, минимизировать вибрации и развивать высокие скорости перемещения: рабочая подача составляет 10 м/мин, ускоренная – 30 м/мин по всем осям.

Станок укомплектован мощной шарико-винтовой парой Hiwin с преднатягом, гарантирующей исключительную точность, плавность движения и экономичность энергопотребления. Размещение винта между направляющими уменьшает крутящий момент и трение, ускоряет фрезерование и увеличивает ресурс оборудования благодаря сбалансированному распределению нагрузки при обработке крупных деталей.

Обрабатывающий центр VMC840 отличается компактными габаритами 2 600 х 2 810 х 2 620 мм и собственным весом 5 700 кг. Рабочий стол габаритами 1000 × 470 мм способен выдерживать вес до 700 кг и оснащен Т-пазами для безупречной фиксации заготовок. Ход по оси X составляет 800 мм, по оси Y – 400 мм, по оси Z – 530 мм. Точность позиционирования достигает ±0,013/0,011/0,013 мм соответственно, а повторяемость — ±0,008/0,006/0,008 мм.

Надежную базу фрезерного центра составляет цельнолитая станина из серого чугуна, подвергнутая предварительной двухэтапной термообработке для снятия напряжений металла. Стабильность и устойчивость станка позволяет без труда выдерживать длительные циклы непрерывной работы в тяжелых режимах.

Эффективная дисковая АТС и быстроходный шпиндель

Вертикальный фрезерный центр VMC840 агрегатирован шпинделем типа BT40 бренда Royal, который является одним из самых востребованных в современном станкостроении, особенно для фрезерных станков с ЧПУ. Он представляет собой идеальный баланс между жесткостью, скоростью и универсальностью. В базовой комплектации шпиндель имеет высокую точность, обеспечивает частоту вращения до 8 000 оборотов в минуту, позволяет вести силовое резание и работать с тяжелыми заготовками без существенных отклонений. Приводится в движение серводвигателем мощностью 7,5 кВт через ременную передачу.

Опционально предлагаются вариации шпинделя с таким же конусом на 8 000,10 000 или 12 000 об/мин. Их питает 11-киловатный серводвигатель через прямой привод с муфтой.
Станок оснащен автоматической дисковой системой смены инструмента на 24 позиции, что значительно уменьшает время переходов между операциями. Расположение узла за пределами рабочей зоны освобождает пространство для использования крупногабаритной оснастки при наличии свободных ячеек. Поворотный рычаг механизма снабжён фиксирующим плечом, гарантирующим надежное удержание длинных и тяжелых фрез.

Надежность в каждой детали

Вертикальный фрезерный центр выделяется эксплуатационными характеристиками, превосходящими показатели схожих машин, и надежностью в условиях длительных интенсивных нагрузок. Ресурс достигается за счет использования деталей и узлов от признанных мировых производителей. На заводе Z-MaT при сборке высокоточного оборудования применяются система смазки VERSA 3 Bijur Delimon, масляные охладители MCO Series, электрические модули Schneider Electric и ABB, пневматические системы AirTAC, а также японские ЧПУ Fanuc 0i MF PLUS. В качестве альтернативы можно установить системы управления Sinumerik 808D (SIEMENS), Zmatrol или Syntec.. Фрезерный станок также имеет возможность установки управляемого поворотного стола с четырьмя или пятью осями.

Внушительный запас прочности и стабильность работы позволяют использовать фрезерный станок для широкого спектра металлических изделий и делают производство более рентабельным. Приобретение вертикального обрабатывающего центра VMC840 у авторизованного представителя означает прямое инвестирование в рост производительности и улучшение качества обрабатываемых деталей.
