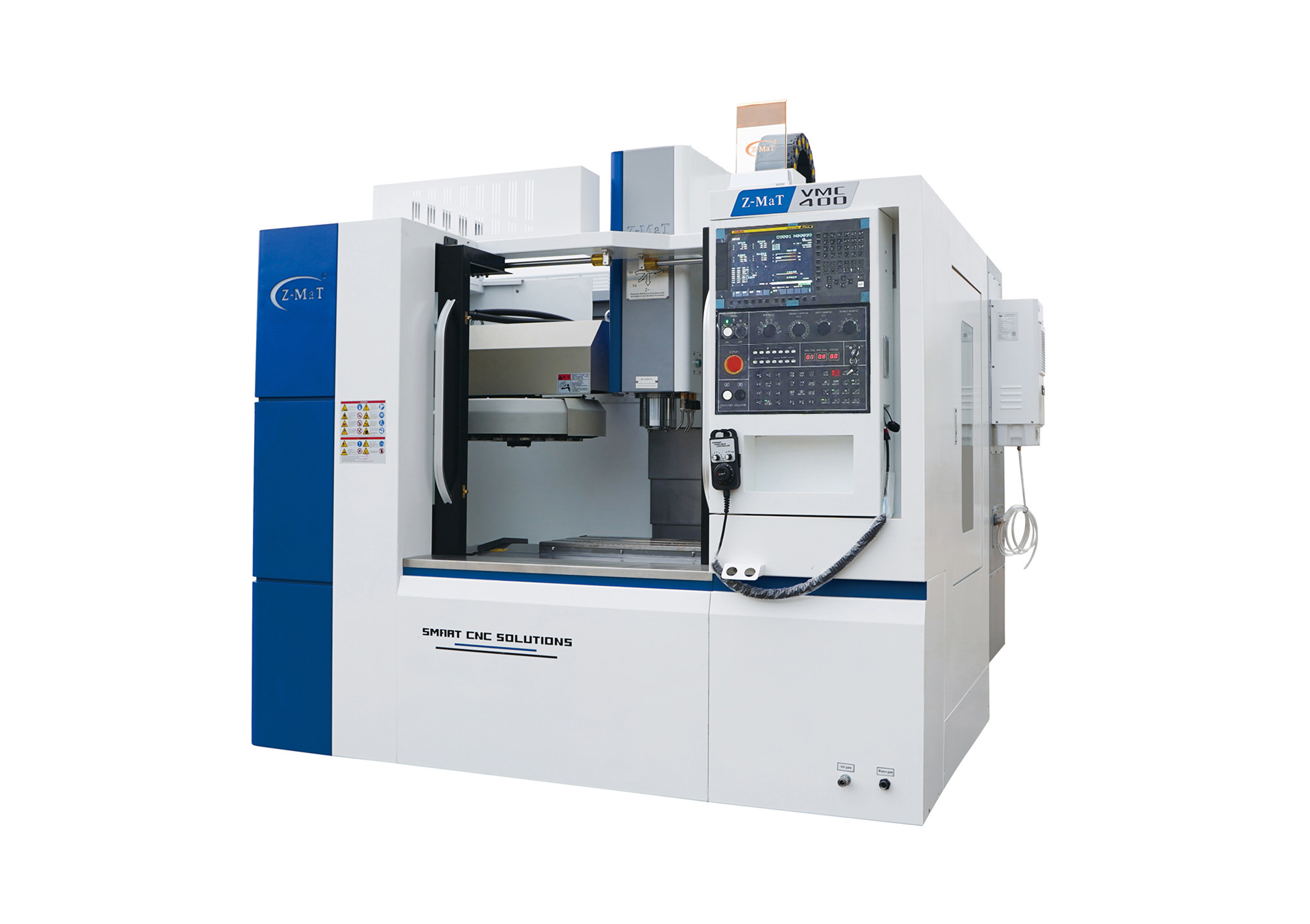

VMC400 Вертикальный обрабатывающий центр Z-MaT

Вертикальный фрезерный обрабатывающий центр VMC400 от Z-MaT представляет собой компактный и высокоточный станок с ЧПУ, разработанный для высокоэффективной обработки металлических и неметаллических деталей. Оборудование идеально подходит для серийного и мелкосерийного производства деталей высокой сложности: фрезерования, сверления, зенкерования, растачивания и нарезания резьбы. Выгодно купить вертикальный обрабатывающий центр VMC400 по цене производителя от официального поставщика — это рациональное решение для оснащения машиностроительных, приборостроительных и инструментальных предприятий.

Благодаря жесткой конструкции станины и роликовым направляющим, станок VMC400 обеспечивает высокую точность обработки, виброустойчивость и долговечность. Использование современных систем ЧПУ, таких как FANUC/SIEMENS и др., гарантирует гибкость в программировании, удобство управления и быстроту переналадки. Заказать фрезерный центр Z-MaT VMC400 с доставкой и пусконаладкой вы можете прямо сейчас, обратившись к нашим специалистам.

Комплектация и технические особенности

Конструкция станины, кинематика и параметры рабочей зоны

Вертикально-фрезерный центр VMC400 от Z-MaT создан на базе жесткой чугунной станины, обеспечивающей отличную виброустойчивость и геометрическую стабильность при высоких нагрузках. Рабочий стол размером 600х380 мм рассчитан на максимальную нагрузку до 350 кг. Стол оснащен тремя Т-образными пазами размером 14 мм с расстоянием 110 мм. Перемещения по осям составляют: по оси X — 400 мм, по оси Y — 350 мм, по оси Z — 450 мм. Расстояние от поверхности стола до торца шпинделя варьируется от 50 до 500 мм. На осях X, Y и Z установлены роликовые направляющие качения (LM) шириной 30 мм (по 2 направляющих и 4 опоры на ось) и высокоточные шарико-винтовые передачи PMI (Тайвань) диаметром 32 мм с шагом 10 мм. Использование подшипников DRZ обеспечивает точность позиционирования 0,011 мм и повторяемость 0,006 мм. Ускоренные перемещения по осям X/Y/Z достигают 30 м/мин, а рабочая подача — 10 м/мин. Для исключения люфтов и точной передачи крутящего момента применены соединительные муфты COUP-LINK.

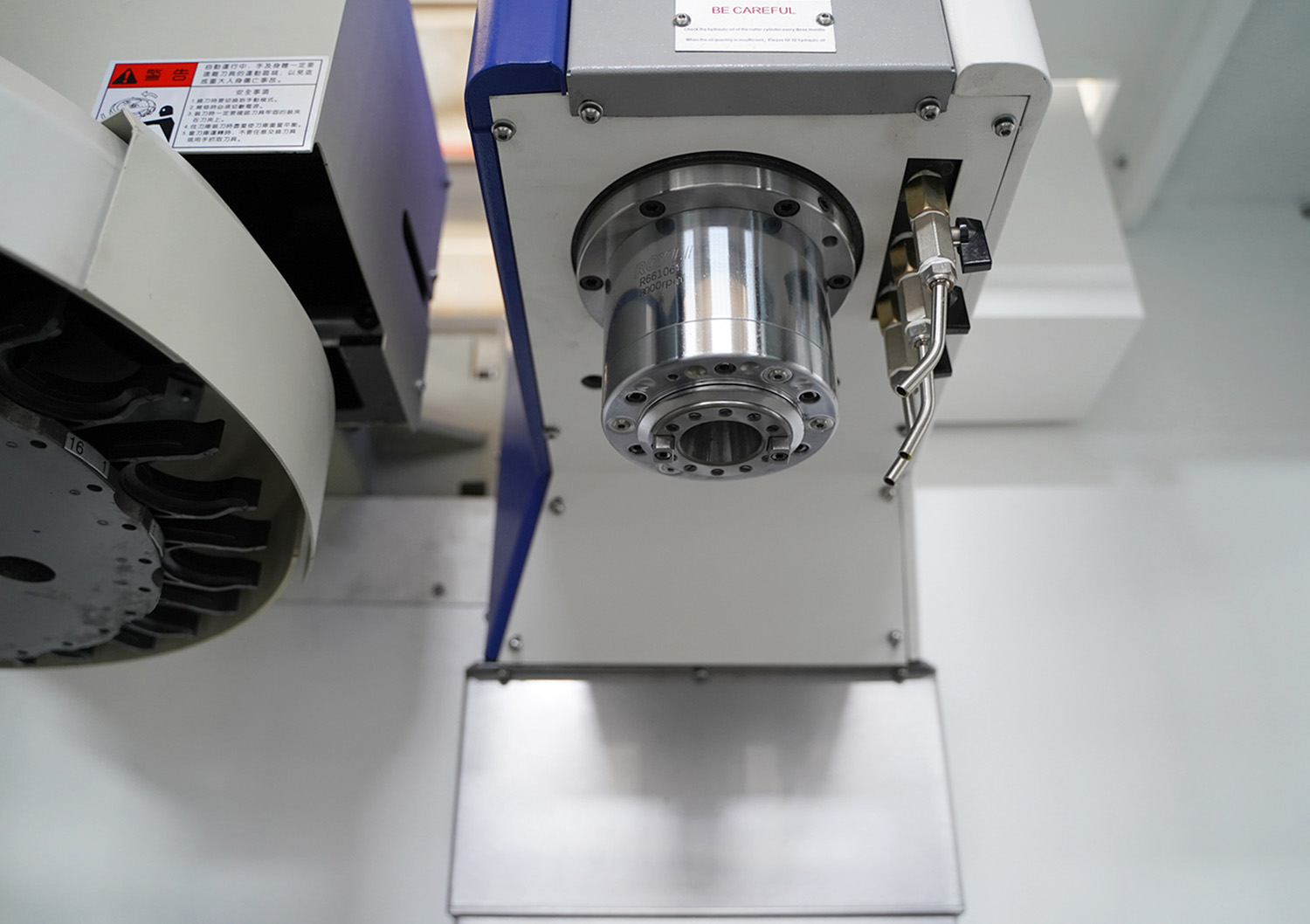

Шпиндельный узел и инструментальная система

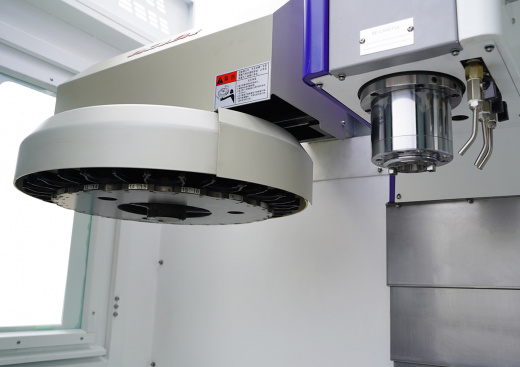

Высокопроизводительный шпиндельный узел станка VMC400 с конусом BT40 приводится в движение серводвигателем мощностью 11/7.5/5.5 кВт, который развивает номинальный крутящий момент 75 Нм. по осям X/Y и 15 Нм по оси Z. Базовая скорость вращения шпинделя составляет 8000 об/мин (опционально до 12000 об/мин). Для смены инструмента применяется автоматическое устройство (ATC) фирмы Okada/ Z-MaT: дисковый магазин на 24 позиции с манипулятором или зонтичный на 16 позиций. Время смены инструмента составляет 1,2 сек (для дискового) и 3,2 сек (для зонтичного). Максимальный вес устанавливаемого инструмента — 8 кг. Пневматическая система станка реализована на базе надежных компонентов AirTAC.

Электрооборудование, система смазки и охлаждение

Станок VMC400 оснащается различными системами ЧПУ FANUC/SIEMENS и др. Защита электрооборудования реализована за счет герметичного электрошкафа с теплообменником (опционально доступен кондиционер Tongfei). Электрокомпоненты поставляются брендами CHINT, АВВ и Schneider. Автоматическая импульсная система смазки Bijur Delimon подает смазочный материал на все направляющие и ШВП. В состав системы СОЖ входит помпа LEO мощностью 550 Вт, а также пневматический пистолет для обдува и очистки заготовок. Для оператора предусмотрены эргономичная панель управления, выносной пульт MPG, защитные кожуха и предохранительный замок двери. Опционально доступны 4-я поворотная ось, подача СОЖ через шпиндель (CTS), стружечный конвейер и системы автоматического измерения инструмента и детали.

Вертикальный фрезерный обрабатывающий центр VMC400 от завода Z-MaT сочетает в себе высокую жесткость, точность и оптимальную стоимость владения. Габариты станка (2510x2160x2410 мм) при массе 3400 кг и общей потребляемой мощности 15 кВА позволяют эффективно разместить его даже на ограниченных производственных площадях. Приобретая обрабатывающий центр VMC400 с ЧПУ у нас, вы получаете официальную гарантию, профессиональное сервисное обслуживание, подбор инструментальной оснастки и оперативный запуск оборудования на вашем производстве. Чтобы узнать актуальную цену Z-MaT VMC400, запросить технико-коммерческое предложение или купить станок в лизинг, свяжитесь с нашими специалистами по телефону или оставьте заявку на сайте.
