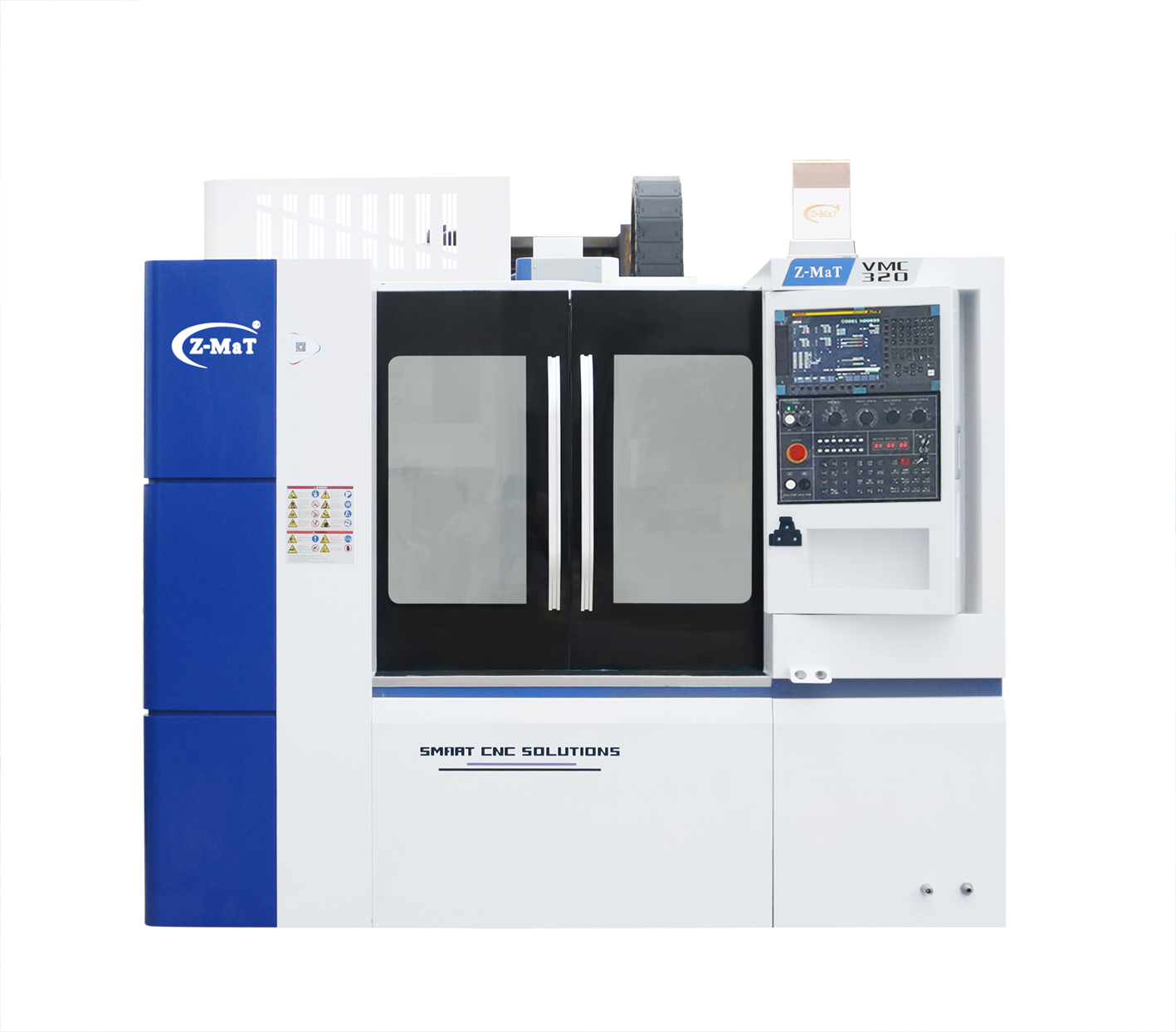

VMC320 Вертикальный обрабатывающий центр Z-MaT

Вертикальный обрабатывающий центр VMC320 от Z-MaT представляет собой компактное, но исключительно жесткое и производительное промышленное оборудование, предназначенное для высокоскоростного фрезерования, сверления, зенкерования и нарезания резьбы в деталях из сталей, чугуна, цветных металлов и сплавов. Данный металлообрабатывающий станок разработан мировым лидером отрасли — станкостроительным заводом Z-MaT.

Станок идеально подходит для приборостроения, автомобильной промышленности, изготовления пресс-форм, штампов и серийного производства мелкогабаритных деталей сложной формы.

Благодаря эргономичной рамной конструкции, высокой скорости быстрых перемещений по осям X, Y, Z до 28–30 м/мин и компактным габаритам основания (  мм), вертикально-фрезерный центр VMC320 гарантирует быструю окупаемость и экономию производственной площади.

Конструктивные особенности и комплектация

Высокая производительность станка обеспечивается тщательным подбором ключевых узлов от ведущих мировых брендов. Компоновка VMC320 включает базовые элементы повышенной жесткости и надежные системы автоматизации.

Жесткая станина и механика прецизионного класса

• Цельнолитая чугунная конструкция: базовые элементы станины, колонны и суппорта выполнены из высококачественного литья с эффективным виброгашением.
• Линейные направляющие (LM): по всем трем осям X, Y, Z установлены профильные рельсовые направляющие качения от ведущих брендов PMI/HIWIN. Они обеспечивают минимальный коэффициент трения, высокую жесткость при тяжелых режимах резания и скорость быстрых перемещений по осям до 28–30 м/мин.
• Прецизионные ШВП: высокоточные шарико-винтовые пары с двойной гайкой от PMI исключают люфты и гарантируют точность позиционирования в пределах  мм. В конструкции шпиндельного узла и подвижных осей используются радиально-упорные подшипники класса точности P4.

Мощный шпиндельный узел и приводная система

• Шпиндель BT30 с частотой вращения 8000 об/мин: оптимально сбалансирован для выполнения высокоскоростной фрезерной обработки. Привод шпинделя мощностью 5.5/7.5 кВт обеспечивает высокий крутящий момент как на низких, так и на высоких оборотах.
• Сервоприводы и муфты: прямая передача крутящего момента от двигателей к ШВП осуществляется через безлюфтовые сильфонные муфты COUP-LINK, что предотвращает запаздывание при реверсировании и повышает общую точность контурной обработки.

Автоматизация и электроника

• Устройство автоматической смены инструмента (ATC): станок оснащается револьверным магазином (Hat Type) дискового типа с поворотным рычагом емкостью на 12 позиций. Смена инструмента происходит за минимальное время, существенно сокращая время цикла «от детали к детали».
• Пневматическая система: пневмокомпоненты от авторитетного бренда AIRTAC гарантируют стабильную работу механизмов зажима/разжима инструмента и обдува конуса шпинделя.

• Электрокомпоненты Schneider/CHINT: кабинет электроники укомплектован надежной пускорегулирующей аппаратурой, устойчивой к перепадам напряжения и помехам в цепи.
• Система ЧПУ FANUC: интуитивно понятная стойка числового программного управления FANUC с поддержкой современных циклов обработки, включая опции динамического управления контуром AI Contour Control.

Система смазки направляющих и гаек ШВП от Bijur Delimon точно дозирует подачу масла по времени и объему, предотвращая износ сопряженных поверхностей. Мощный насос LEO 550W подает смазочно-охлаждающую жидкость (СОЖ) непосредственно в зону резания, оперативно отводя тепло из рабочей зоны.

По желанию заказчика вертикально-фрезерный центр с ЧПУ VMC320 может быть дооснащен следующими системами:

• Поворотным столом для реализации 4-й и 5-й управляемых осей;
• Системой подачи СОЖ высокого давления через шпиндель (для глубокого сверления);
• Ленточным или шнековым стружечным конвейером для автоматического удаления отходов обработки;
• Датчиками автоматического измерения детали и привязки инструмента;
• Увеличением высоты колонны (на 100–300 мм) для обработки габаритных деталей или установки высокой оснастки.

Выбирая Z-MaT VMC320, вы приобретаете не просто фрезерный станок с ЧПУ, а готовое технологическое решение, разработанное по стандартам бережливого производства. Жёсткая чугунная станина минимизирует вибрации, гарантируя длительное сохранение паспортной точности, а применение комплектующих мировых брендов сводит к минимуму риски незапланированных простоев.
