Характеристики
Размер стола, мм (Стол):
1700х700
Максимальная нагрузка на стол, кг (Стол):
1500
Т-образные пазы (количество х размер х расстояние) (Стол):
18х5х135
Расстояние от торца шпинделя до стола, мм (Стол):
130-830
Номинальный крутящий момент (Шпиндель):
52.5
Макс. скорость вращения (Шпиндель):
8000, *12000
Получить консультацию онлайн
#PROP_TITLE#:
#PROP_VALUE#

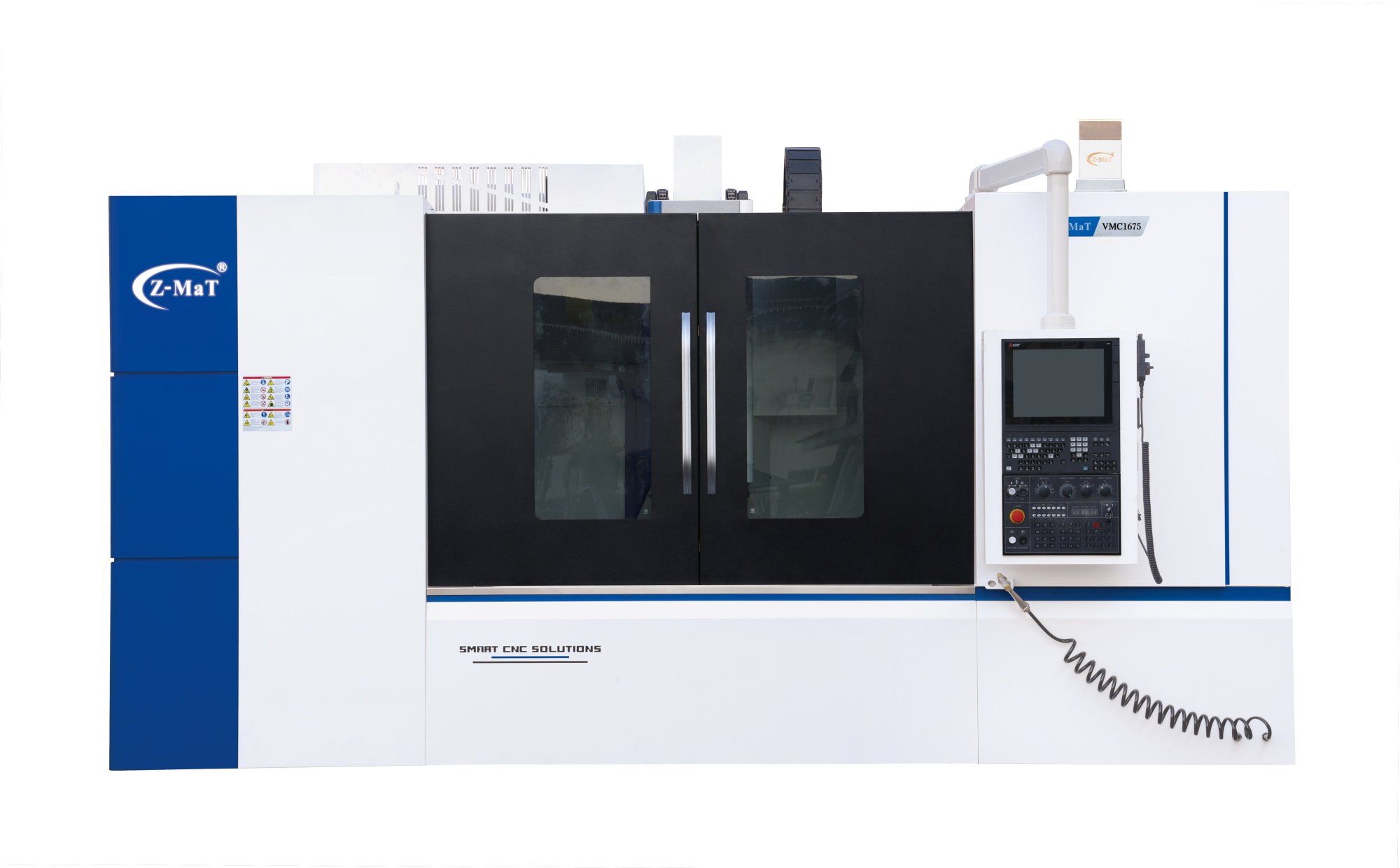

Серия вертикальных обрабатывающих центров VMC
Серия станков VMC относится к серии многофункционального высокопроизводительного обрабатывающего оборудования c ЧПУ от станкостроительного завода Z-MaT. При производстве запасных частей вертикальные обрабатывающие центры намного превосходят устаревшие универсальные фрезерные и сверлильные станки. Станки линейки VMC оснащены более тяжелой станиной, большими ШВП и усиленными линейными направляющими, что обеспечивает наилучшее качество обработанной поверхности, превосходную термическую стабильность и низкий уровень шума при тяжёлых режимах работы.
В комплектации оборудования мощный шпиндель со скоростью до 12000 об/мин, а также инструментальный магазин дискового типа с автоматической сменой инструмента на 24 позиции. Увеличенный рабочий стол с грузоподъемностью от 700 до 1500 кг, что делает линейку VMC идеальным выбором для сложных задач обработки крупных изделий.
Серия станков VMC относится к серии многофункционального высокопроизводительного обрабатывающего оборудования c ЧПУ от станкостроительного завода Z-MaT. При производстве запасных частей вертикальные обрабатывающие центры намного превосходят устаревшие универсальные фрезерные и сверлильные станки. Станки линейки VMC оснащены более тяжелой станиной, большими ШВП и усиленными линейными направляющими, что обеспечивает наилучшее качество обработанной поверхности, превосходную термическую стабильность и низкий уровень шума при тяжёлых режимах работы.
В комплектации оборудования мощный шпиндель со скоростью до 12000 об/мин, а также инструментальный магазин дискового типа с автоматической сменой инструмента на 24 позиции. Увеличенный рабочий стол с грузоподъемностью от 700 до 1500 кг, что делает линейку VMC идеальным выбором для сложных задач обработки крупных изделий.
Стандартная комплектация
- Устройство автоматической смены инструмента дискового типа с поворотным рычагом
- Эргономичная конструкция панели управления и пульт MPG
- Автоматическая система смазки
- Защитные кожуха
- Предохранительный замок двери оператора
- Кондиционер для шкафа электрооборудования
- Пистолет с СОЖ
Опциональная комплектация
- Управляемый 4-х или 5-ти осевой поворотный стол
- Различные системы ЧПУ
- Высокоскоростной шпиндель
- Подача СОЖ через шпиндель
- Конвейер для отвода стружки
Области применения
Машиностроение
В машиностроении F1055 производит корпусные детали, крышки, кронштейны, фланцы, шестерни и узлы двигателей — с допусками до ±0,005 мм, в том числе из закаленных сталей и высокопрочных алюминиевых сплавов.
Электроника и IT
В электронике обрабатывающий центр применяется для обработки корпусов серверов, радиаторов, разъемов, печатных плат и компонентов полупроводникового оборудования. Станок уверенно работает с нитридом кремния, керамикой и тонкостенными алюминиевыми структурами, сохраняя геометрию при тонкой резке.
Авиакосмическая промышленность
В аэрокосмической отрасли станок эффективен при фрезеровании сложных деталей из титановых и алюминиевых сплавов: элементов фюзеляжа, крепежных узлов, лопаток компрессоров, обтекателей.
ВПК
В военно-промышленном комплексе фрезерный станок по металлу F1055 используется при изготовлении компонентов ДВС, трансмиссий, подвесок и ходовой части. С его помощью осуществляется обработка твердых сталей, никелевых и титановых сплавов в условиях высоких нагрузок.
Области применения
Характеристики
Стол
Размер стола, мм
1700х700
Т-образные пазы (количество х размер х расстояние)
18х5х135
Расстояние от торца шпинделя до стола, мм
130-830
Максимальная нагрузка на стол, кг
1500
Шпиндель
Тип привода
серводвигатель
Конус шпинделя
BT40, *BT50
Номинальный крутящий момент
52.5
Главный серводвигатель
22/18.5/15
Макс. скорость вращения
8000, *12000
Направляющие
Тип направляющих
LM (роликовые подшипники): X,Y,Z
Ширина/кол-во/слайдеры, мм
X:45/2/6 Y:45/4/8 Z:55/2/6
Инструментальная система
Тип магазина
дисковый
Количество
24
Макс.вес инструмента, кг
8, *18
Скорость смены инструмента, сек.
1,2/3,2
Перемещения
Перемещение по оси X
1600
Перемещение по оси Y
750
Перемещение по оси Z
700
Ускоренное перемещение по X/Y/Z, м/мин
20/20/15
Рабочая подача, м/мин
10
Точность
Точность позиционирования X/Y/Z, мм (Точность)
X/Y/Z: ±0.021/0.013/0.013
Общее
Система числового управления
индивидуально
Потребляемая мощность, кВа
30
Габариты станка (ДхШхВ), мм
4126×2545×2974
Вес станка, кг
11200
