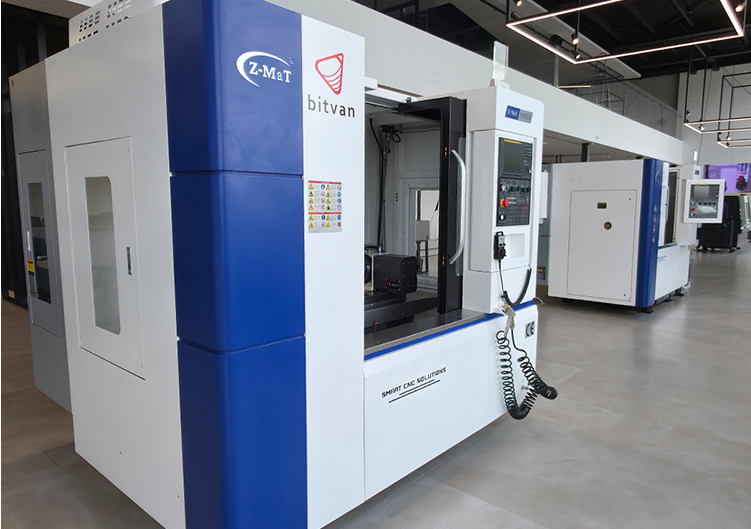

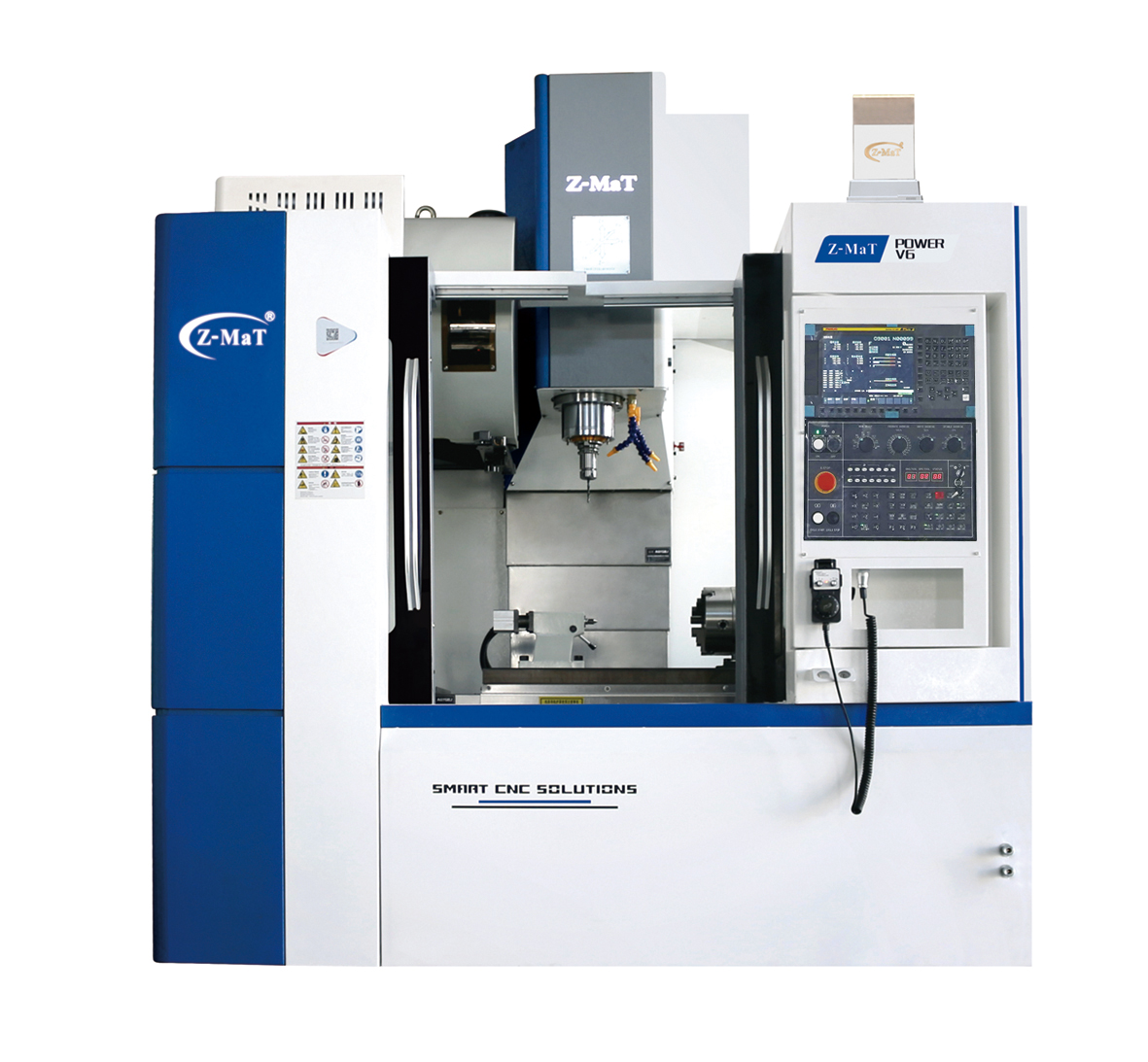

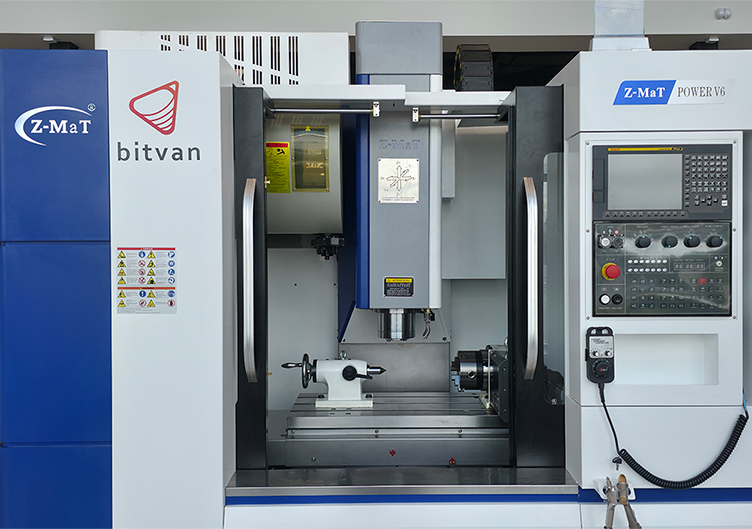

V6 Вертикальный обрабатывающий центр Z-MaT

Вертикальный обрабатывающий центр повышенной жесткости V6 разработан станкостроительным брендом Z-MaT для работы в самых тяжелых условиях. Младшая модель серии Power V при сравнительно компактных габаритах обеспечивает превосходную жесткость и мощность.

Станок с высокой скоростью и точностью выполняет фрезерование горизонтальных, вертикальных, наклонных и криволинейных поверхностей, уступов и пазов: Т-образных, прямоугольных, шпоночных и типа «ласточкин хвост». Кроме того, он позволяет формировать винтовые поверхности, обрабатывать различные виды шестерен, колес и валов, растачивать, сверлить, нарезать резьбу. Инструментальный магазин дискового типа на 24 позиции с поворотным рычагом делает смену инструментов и операций максимально быстрой.

Купить фрезерный станок с ЧПУ V6 для предприятия, занятого в сфере ВПК, машиностроения, приборостроения или в автомобильной промышленности, — значит повысить эффективность серийного изготовления металлических деталей среднего размера и сократить время производственного цикла. Возможность работы в тяжелых режимах с сохранением высокой точности обеспечивает уникальная конструкция фрезерного центра.

Конструкция

Усиленная система перемещений

Серия вертикальных обрабатывающих центров Power V имеет тщательно просчитанную систему направляющих, которая гарантирует точность, жесткость и долговечность.

В конструкции применены усиленные парные линейные направляющие качения Hiwin шириной 35/45/35 мм для X/Y/Z соответственно. Расстояние между ними увеличено: по оси Х оно равно 750 мм, что позволяет расширить рабочую зону до 1000×450 мм. Диапазон перемещений определяет 40-миллиметровая шарико-винтовая передача Hiwin. Он составляет:

- 600 мм по оси X

- 400 мм по оси Y

- 530 мм по оси Z

Рабочая подача — до 15 м/мин, ускоренное перемещение — до 30 м/мин по всем осям. Цельнолитая чугунная станина и Y-образная колонна с пролетом 1320 мм обеспечивают оптимальную жесткость станка при высокой скорости перемещения.

Шесть комплектов подшипниковых опор обеспечивают плавное перемещение шпиндельной бабки и стола. В них используются роликовые подшипники повышенной жесткости с углом расположения 45° и низким коэффициентом трения (0,003–0,005). Такая конструкция дает высокую грузоподъемность, одинаковую в радиальном, обратном радиальном и поперечном направлениях, а также равномерное распределение нагрузки и увеличенный срок службы подшипников.

Прочная конструкция обрабатывающего центра V6 позволяет применять мощные серводвигатели для привода осей, превосходящие характеристики аналогичных станков.

Высокоскоростной шпиндель

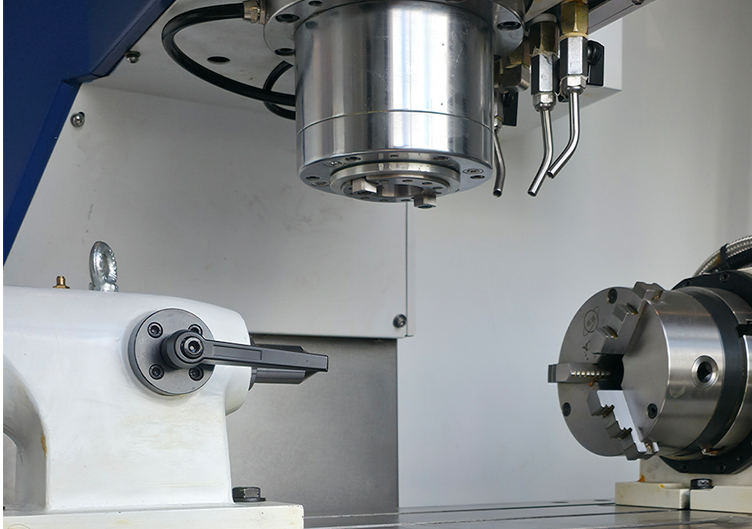

Вертикальный фрезерный центр оснащен приводным шпинделем BT40-150 тайваньского производителя Royal с посадочным диаметром 150 мм. Узел имеет простую и надежную конструкцию, которая обеспечивает хорошую динамическую скорость вращения и минимальную вибрацию даже при работе на высоких скоростях. Мощность серводвигателя — 11/15 кВт, номинальный крутящий момент — 48 Нм.

В базовой комплектации шпиндель имеет ременной привод и развивает скорость вращения 8000 об/мин. Опционально может быть использован аналогичный узел с прямым приводом через муфту и скоростью до 12 000 об/мин. Чтобы предотвратить перегрев подшипников шпинделя и других узлов при длительных высоких нагрузках, фрезерный станок имеет качественную систему охлаждения MCO Oil Cooler: промышленный масляный чиллер исключает тепловое расширение деталей ключевых узлов.

Компоненты с большим ресурсом

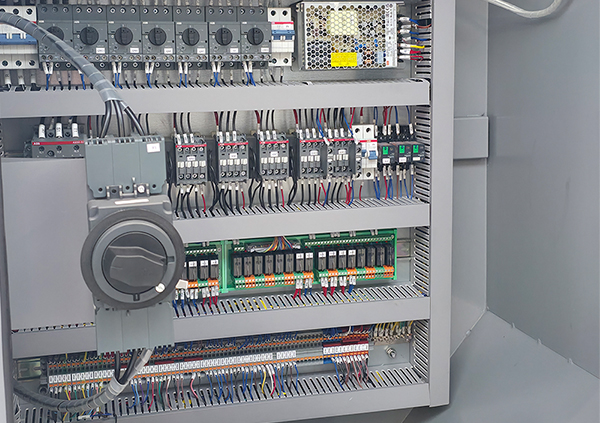

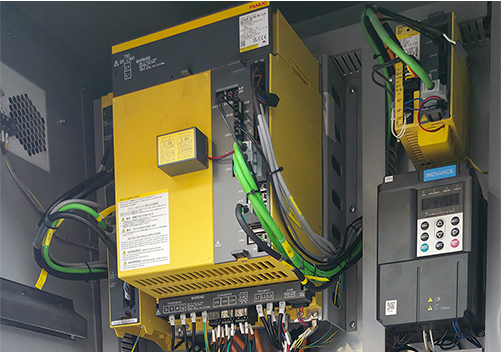

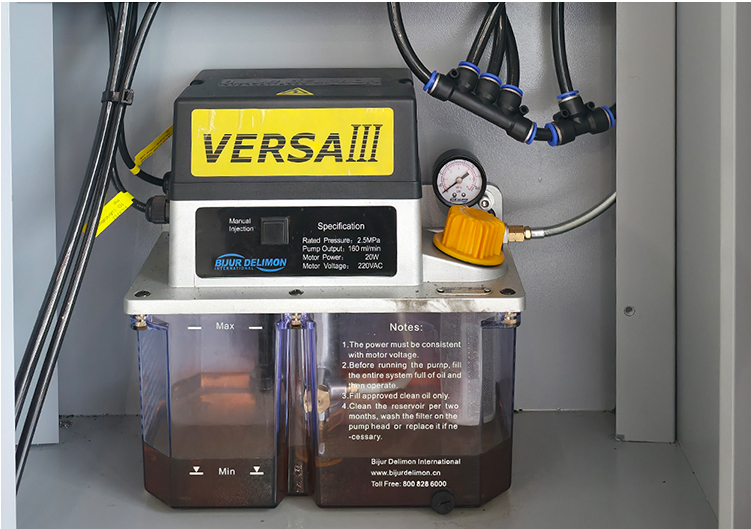

Характеристики фрезерного станка модели V6 превосходят аналогичные центры и открывают возможности длительной интенсивной эксплуатации. Дополнительным гарантом его долговечности являются качественные комплектующие. В высокоточном оборудовании завод Z-MaT использует детали и узлы лучших мировых производителей: систему смазки VERSA 3 Bijur Delimon, электрокомпоненты от мировых лидеров Schneider Electric и ABB, надежную пневматику AirTAC и систему ЧПУ японского бренда FANUC — 0i-MF Plus. Опционально может быть интегрирована система ЧПУ Sinumerik 808D от Siemens и GreaMat.

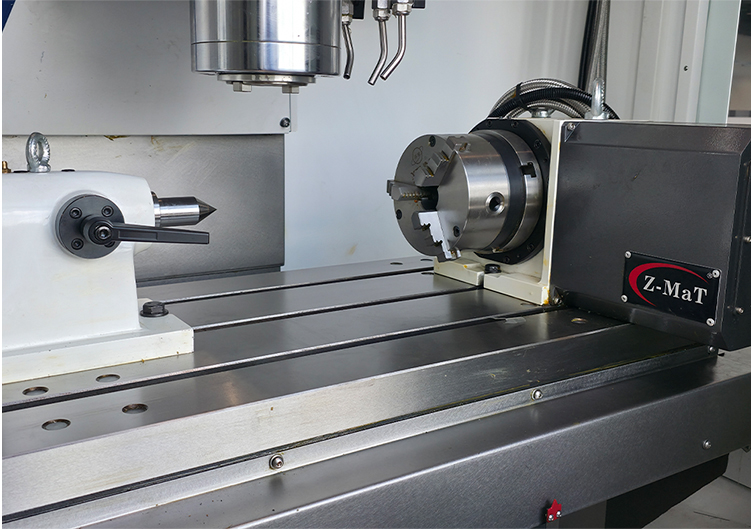

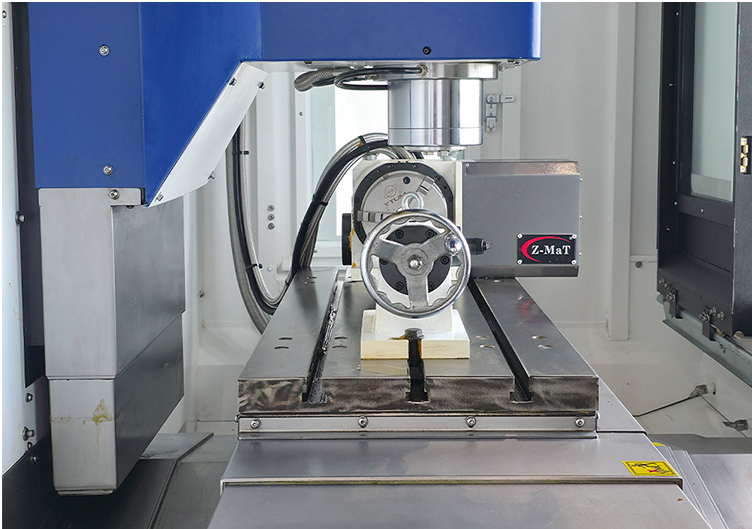

Фрезерный станок также имеет потенциал расширения технологических возможностей за счет дооснащения управляемым поворотным рабочим столом с четырьмя или пятью осями.

Продуманная конструкция, большой запас прочности, непревзойденная стабильность и мощность уровня более крупных моделей делают покупку вертикального фрезерного станка повышенной жесткости V6 перспективной инвестицией для современного производства.
