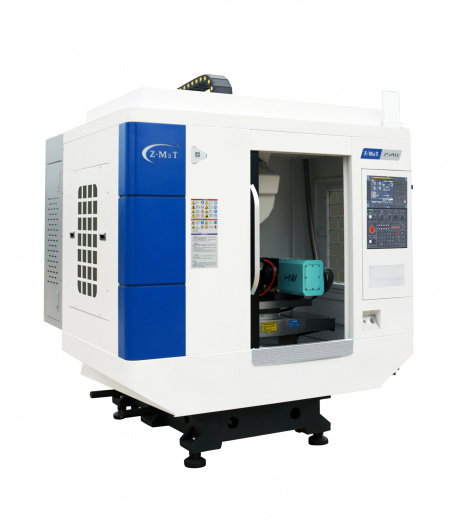

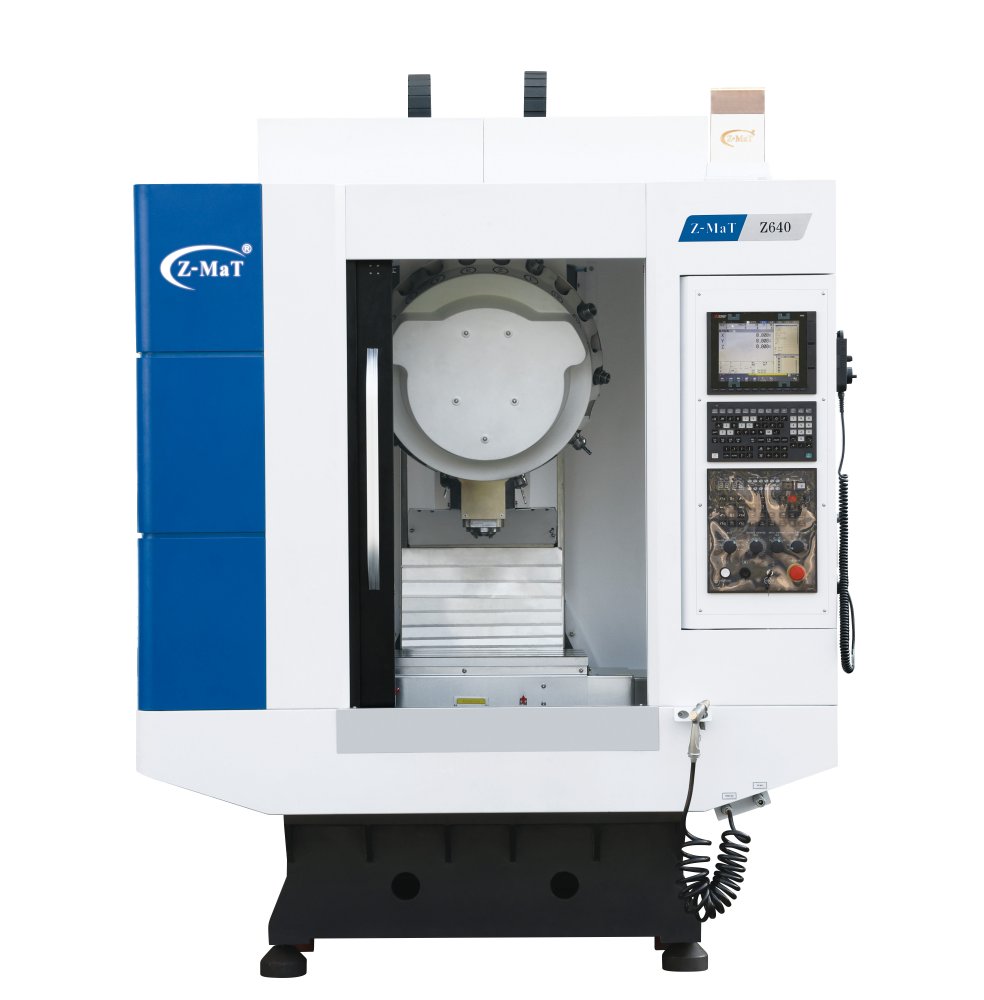

Z640 Сверлильно-резьбонарезной станок с ЧПУ Z-MaT

Сверлильно-резьбонарезной станок Z640 – это высокопроизводительное оборудование от Z-MaT для высокоскоростной обработки деталей малых и средних габаритов. Он представляет собой обрабатывающий центр с увеличенной рабочей зоной, повышенной грузоподъемностью и рекордными показателями динамики перемещений. Станок создан для предприятий, требующих максимальной производительности при выполнении большого объема сверлильных, резьбонарезных и легких фрезерных операций в условиях серийного и массового производства.

Назначение и применение

Сверлильно-резьбонарезной центр Z640 предназначен для высокоскоростной обработки деталей из черных, цветных металлов, а также из композитных и полимерных материалов. Он эффективно выполняет сверление глубоких отверстий, нарезание метрической и дюймовой резьбы, зенкерование, развертывание, а также легкое фрезерование пазов, уступов и сложных контуров. Увеличенные ходы по осям, рекордная скорость перемещений и расширенный инструментальный магазин делают станок оптимальным выбором для производства компонентов в электронике, приборостроении, медицинской технике, аэрокосмической отрасли и автомобильной промышленности.

Конструкция

Мотор-шпиндель с расширенным диапазоном

Z640 оснащен мотор-шпинделем с интегрированным приводом, эффективным на высоких частотах вращения. Максимальная скорость в стандартной комплектации составляет 24 000 об/мин с возможностью выбора альтернатив: 20 000 об/мин или 12 000 об/мин в зависимости от требований технологического процесса. Мощность главного привода варьируется от 5,5 до 11 кВт, номинальный крутящий момент составляет 25 Нм. Такие характеристики позволяют обрабатывать как легкие алюминиевые и магниевые сплавы, так и нержавеющие и легированные стали.

Рекордная динамика линейных перемещений

В станке применены прецизионные линейные направляющие качения по всем осям (X, Y, Z) шириной 30 мм, каждая из которых оснащена двумя рельсами и четырьмя каретками. Скорость перемещений по всем осям достигают рекордных 60 м/мин – максимального показателя в линейке сверлильно-резьбонарезных центров. Такая динамика сокращает вспомогательное время на позиционирование и общее время цикла обработки, повышая производительность при работе с деталями, требующими большого количества переходов.

Расширенная инструментальная система

Станок оснащается зонтичным магазином на 21 (опционально 26) инструмент с конусом BT30-100. Время смены инструмента составляет всего 2 секунды. Максимальная длина инструмента достигает 250 мм, максимальный вес – 3 кг, что позволяет использовать широкую номенклатуру оснастки: от миниатюрных сверл до длинных метчиков и концевых фрез.

Увеличенная рабочая зона

Рабочий стол увеличенного размера 700 × 420 мм рассчитан на нагрузку до 400 кг. Он оснащен тремя Т-образными пазами 14 мм с шагом 120 мм для надежного крепления заготовок и приспособлений. Расстояние от стола до торца шпинделя регулируется в диапазоне 150 – 500 мм. Ход по оси X составляет 610 мм, по оси Y – 410 мм, по оси Z – 350 мм, что значительно расширяет номенклатуру обрабатываемых изделий по сравнению с младшей моделью линейки.

Прецизионная точность обработки

Z640 обеспечивает высокие показатели точности позиционирования – 0,008 мм по всем осям. Повторяемость составляет 0,005 мм, что соответствует жестким допускам, актуальным в аэрокосмической, электронной и медицинской промышленности.

Массивная конструкция и повышенная жесткость

При габаритах 1 860 × 2 620 × 2 350 мм вес станка составляет 4300 кг, что на 800 кг превышает массу младшей модели Z540. Большая масса и усиленная конструкция повышают жесткость системы, способствуют эффективному гашению вибраций при высокоскоростной обработке и стабильность резания при работе с твердыми материалами. Термически стабильная конструкция несущих элементов гарантирует сохранение геометрической точности в процессе длительной эксплуатации.
