Характеристики
Размер стола, мм (Стол):
630х630
Количество (Стол):
1
Угол поворота стола, градус (Стол):
1°, *0,001°
Максимальная нагрузка на стол, кг (Стол):
1200
Т-образные пазы (количество х размер х расстояние) (Стол):
5х18Тх125
Расстояние от торца шпинделя до стола, мм (Стол):
100-700
Получить консультацию онлайн
#PROP_TITLE#:
#PROP_VALUE#
Главное
Вертикальный обрабатывающий центр F1055 – многофункциональный трехосевой станокс ЧПУ из высокоскоростной серии Z-MaT. Он предназначен для массового и
прецизионного производства деталей из сталей, алюминия, титана и инженерных
пластиков в высокотехнологичных отраслях. Его ключевое преимущество – способность
очень быстро и без переустановки выполнять черновые и чистовые операции с высокой
точностью.
Назначение и применение
F650 – это современный фрезерный станок по металлу для тех, кто требует отоборудования не просто точности, а предсказуемой, непрерывной и масштабируемой
производительности. Разработанный для серийного производства, обрабатывающий центр
сочетает в себе мультифункциональность, скорость, жесткость и долговечность и
расширяет возможности предприятий аэрокосмической, машиностроительной,
энергетической и оборонной отраслей.
Конструкция
Быстрый ход
F1055 не просто быстрый фрезерный станок по металлу, он спроектирован длянепрерывной работы на пределе: с рабочей подачей 12 м/мин и ускоренной до 48 м/минпо всем осям. Для надежной работы в таком темпе стандартная комплектация включает
мощный шпиндель ВТ-40, прямые приводы и усиленные оси, а также автоматический
сменщик инструмента на 24 единицы и шарико-винтовые пары с крупным шагом. Все
конструкция ориентирована на сокращение вспомогательного времени и повышение
точности фрезерования, сверления и нарезания резьбы деталей сос ложной геометрией
Усиленные направляющие
Линейные направляющие осей имеют увеличенную ширину 35 мм для X и 45 мм для Y иZ выполнены из высокопрочного литого чугуна. Еще один элемент надежности и
стабильности станка – роликовые опоры, они гарантирует равномерное распределение
нагрузки, минимизируют износ и сохраняют микроточность. Диапазон перемещения осей
увеличен 1000 мм (X), 550 мм (Y), 550 мм (Z), рабочая зона стола с максимальной
нагрузкой 600 кг составляет 1200 × 550 мм.

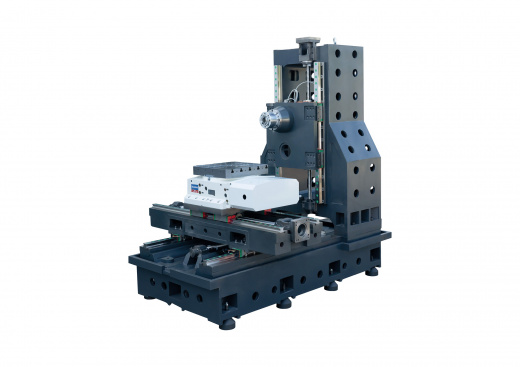

Стабильная станина
Несмотря на компактные габариты, вес станка достигает 6 500 кг благодаря массивнойлитой конструкции из выдержанного чугуна с внутренними ребрами жесткости. Это
обеспечивает эффективное гашение вибраций даже при максимальных скоростях подачи
без потери качества поверхности и точности размеров.
Стандартная комплектация
- Гидравлический 3-х кулачковый патрон
- 12-позиционная приводная револьверная головка
- Автоматическая система смазки
- Автоматическая система охлаждения
- Задняя бабка (серия TN)
- Освещение рабочей зоны и сигнальная лампа
Опциональная комплектация
- Устройство для настройки инструмента
- Конвейер для отвода стружки
- Держатели приводного инструмента
- Различные патроны и цанги
- Устройство подачи прутка
- Задняя бабка с сервоприводом
- Устройство подачи прутка
- Серво/гидравлический люнет
- Стационарные или приводные инструменты под револьверной головкой (TS400, TS500)
Области применения
Машиностроение
В машиностроении F1055 производит корпусные детали, крышки, кронштейны, фланцы, шестерни и узлы двигателей — с допусками до ±0,005 мм, в том числе из закаленных сталей и высокопрочных алюминиевых сплавов.
Электроника и IT
В электронике обрабатывающий центр применяется для обработки корпусов серверов, радиаторов, разъемов, печатных плат и компонентов полупроводникового оборудования. Станок уверенно работает с нитридом кремния, керамикой и тонкостенными алюминиевыми структурами, сохраняя геометрию при тонкой резке.
Авиакосмическая промышленность
В аэрокосмической отрасли станок эффективен при фрезеровании сложных деталей из титановых и алюминиевых сплавов: элементов фюзеляжа, крепежных узлов, лопаток компрессоров, обтекателей.
ВПК
В военно-промышленном комплексе фрезерный станок по металлу F1055 используется при изготовлении компонентов ДВС, трансмиссий, подвесок и ходовой части. С его помощью осуществляется обработка твердых сталей, никелевых и титановых сплавов в условиях высоких нагрузок.
Области применения
Характеристики
Стол
Размер стола, мм
630х630
Т-образные пазы (количество х размер х расстояние)
5х18Тх125
Расстояние от торца шпинделя до стола, мм
100-700
Количество
1
Угол поворота стола, градус
1°, *0,001°
Максимальная нагрузка на стол, кг
1200
Шпиндель
Тип привода
серводвигатель
Конус шпинделя
BT50-190
Номинальный крутящий момент
143
Главный серводвигатель
18,5
Макс. скорость вращения
6000
Направляющие
Тип направляющих
линейные направляющие (роликовые подшипники)
Ширина/кол-во/слайдеры, мм
X: 45/2/4 Y,Z: 55/2/4
Инструментальная система
Тип магазина
дисковый с поворотным рычагом
Количество
30
Макс. диаметр инструмента (полный/почти пустой), мм
105/200
Макс. длина инструмента, мм
400
Макс.вес инструмента, кг
15
Скорость смены инструмента, сек.
1.2/3.2
Перемещения
Перемещение по оси X
1000
Перемещение по оси Y
600
Перемещение по оси Z
850
Ускоренное перемещение по X/Y/Z, м/мин
24/20/24
Рабочая подача, м/мин
10
Точность
Точность позиционирования X/Y/Z, мм (Точность)
X: 0.016 Y,Z:0.013
Повторяемость X/Y/Z, мм (Точность)
X: 0.009 Y,Z:0.008
Общее
Система числового управления
индивидуально
Потребляемая мощность, кВа
35
Габариты станка (ДхШхВ), мм
4050×4300×2750
Вес станка, кг
10500
