UP400 5-осевой обрабатывающий центр с ЧПУ

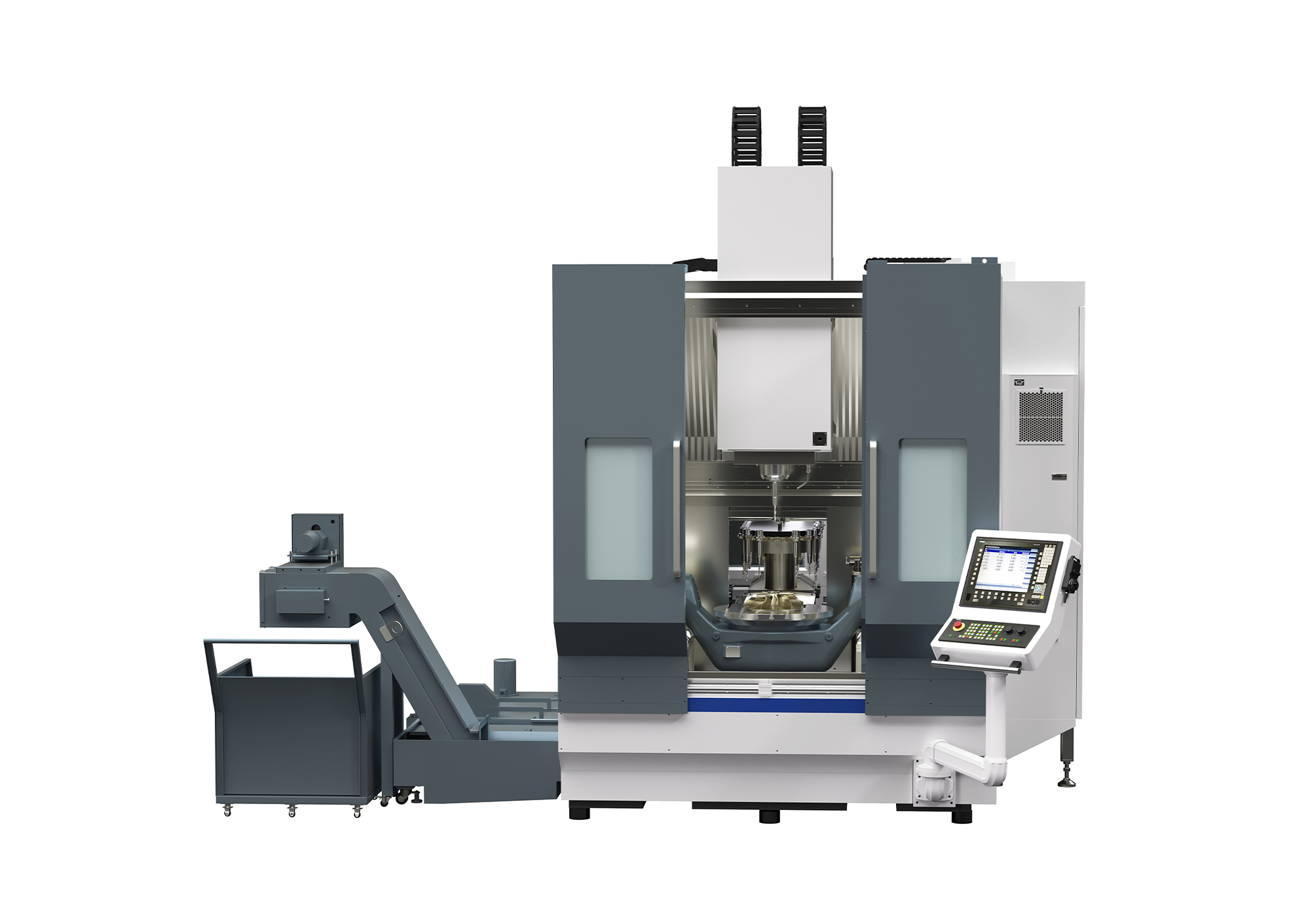

UP400 – высокопроизводительный обрабатывающий фрезерный центр с портальной конструкцией. Он фрезерует объемные детали сложной геометрии без переустановки за счет одновременного движения инструмента по пяти осям. При этом станок обеспечивает длительную точность и высокое качество чистовой̆ поверхности. Приобретение 5-осевого обрабатывающего центра от Z-MaT – это стратегически выгодное решение, которое быстро повышает эффективность производственных процессов в инновационных секторах экономики.


Назначение и применение

Универсальный UP400 может заменить собой несколько единиц оборудования. Он выполняет широкий спектр операций, включая фрезерование, зенкование, сверление, нарезание резьбы под различными углами в заготовках диаметром до 400 мм. Станок предназначен для изготовления сложных деталей из различных материалов, таких как легированные стали, титан, авиационный алюминий и жаропрочные сплавы. Обрабатывает криволинейные поверхности и формирует продукцию с ребрами жесткости за одну установку. Металлообрабатывающий центр находит широкое применение в авиационной и аэрокосмической индустрии, автомобилестроении, энергетике и производстве медицинского оборудования.

Конструкция

Портальная конструкция с балкой

Отличительной чертой серии 5-осевых фрезерных центров Z-MaT являются конструктивные решения, гарантирующие исключительное качество чистовой обработки и продлевающие срок службы инструмента, адаптированные под конкретные задачи и размеры станка. UP400 относится к средним станкам, он имеет габариты 4 200*2 320*3 480 мм, вес 11 500 кг и потребляемую мощность 45 кВт. Пятиосевой обрабатывающий центр имеет портальную конструкцию с подвижной поперечной балкой, обеспечивающей перемещения по трем основным осям, и поворотным рабочим столом с регулируемой высотой, который реализует еще две оси обработки.

Высокооборотистый электрошпиндель

Станок оснащен высокоскоростным электрошпинделем, способным развивать крутящий момент 30,7 (S1) и 46 (S2) Нм и мощность 20 кВт. Максимальная скорость вращения достигает 20 000 об/мин. Шпиндельный узел HSK А63 отличается повышенной жесткостью благодаря двухконтактному сопряжению по конусу и торцу, что эффективно снижает вибрации и гарантирует высокую точность при финишной обработке с минимальными допусками.

Система быстрой смены инструмента

Фрезерный станок UP400 оборудован дисковым магазином, вмещающим 24 (с возможностью расширения до 30) инструмента весом до 8 кг каждый и длиной до 300 мм. Автоматическая быстрая смена оснастки значительно сокращает время вспомогательных операций.

Точные направляющие

Усиленные линейные направляющие обеспечивают рабочую скорость подачи 10 м/мин и ускоренные перемещения до 48 м/мин. Ход по осям составляет: X – 600 мм, Y – 700 мм, Z – 450 мм. Точность позиционирования по этим осям достигает 0,006 мм, а повторяемость – 0,004 мм. Диапазон вращения осей А/В ±115°, оси С – 360°, с максимальной скоростью вращения 100 об/мин. Точность позиционирования достигает ±6 угловых секунд, а повторяемость – ±4 секунды. Усиленная система перемещений обеспечивает не только высокую производительность, но и оптимальный баланс между скоростью изготовления и качеством обработки.

Интеллектуальное управление

Обрабатывающий центр UP400 оснащен современной системой числового программного управления SINUMERIK 840D. Открытая архитектура системы позволяет настраивать интерфейс под специфические кинематические схемы станков. Высокопроизводительный процессор обеспечивает мгновенную обработку данных, гарантирует точность при скоростном фрезеровании сложных деталей и плавность работы станка. Особое внимание уделено функциям защиты оператора и оборудования.
