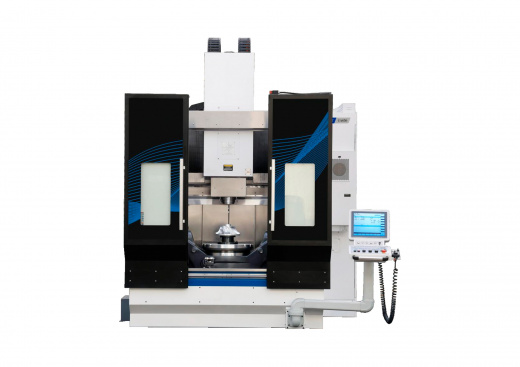

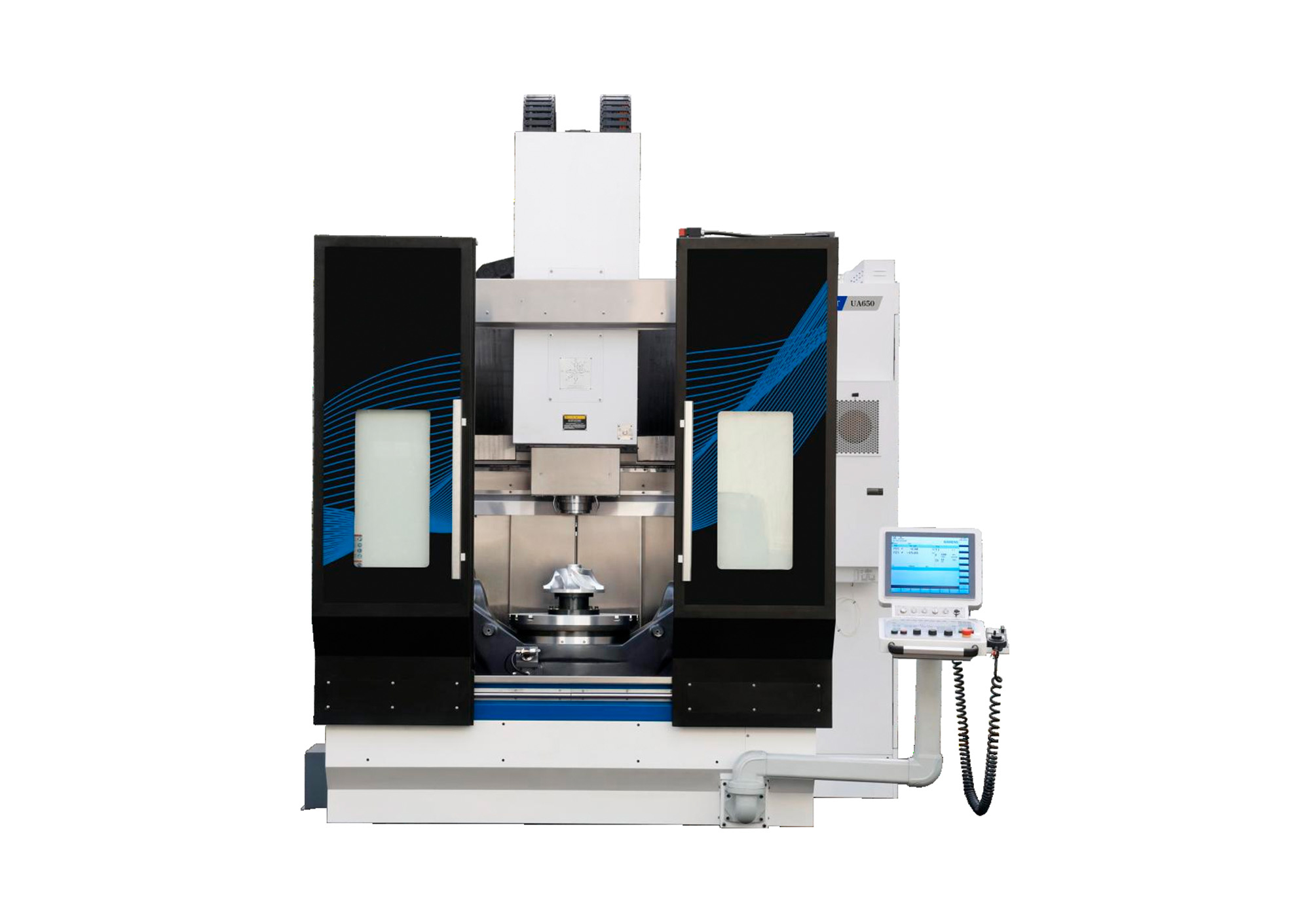

UA650 5-осевой обрабатывающий центр с ЧПУ

UA650 – 5-осевой обрабатывающий центр от Z-MaT, разработанный для максимальной производительности и высокого качества деталей повышенной сложности. Его конструкция оптимизирована для работы в условиях интенсивной эксплуатации и крупносерийного производства, а технологические возможности и интеллектуальное управление обеспечивают производственное превосходство и снижение издержек.

Назначение и применение

Мощный фрезерный центр UA650 универсален и заменяет несколько единиц оборудования. Он выполняет фрезерование, сверление, зенкование и нарезание резьбы под любым углом на заготовках диаметром до 630 мм. Станок изготавливает детали из легированных сталей, титана, авиационного алюминия и жаропрочных сплавов, в том числе с ребрами жесткости, а также обрабатывает криволинейные поверхности с микронными допусками за одну установку. 5-осевой обрабатывающий центр по металлу представляет собой комплексное решение для предприятий, выпускающих высокотехнологичную продукцию в авиационной и аэрокосмической отраслях, автомобилестроении, энергетике, производстве медтехники и инструментальной промышленности, где критически важны высокая точность и повторяемость.

Конструкция

Мостовая конструкция

Один из крупнейших станков в линейке 5-осевых обрабатывающих центров Z-MaT имеет габариты 2 728 × 3 760 × 3 726 мм, вес 16 500 кг и мощность 68 кВт. Мостовая конструкция с усиленной неподвижной колонной и двойным приводом по оси А обеспечивает исключительную жесткость и стабильность при постоянных нагрузках. Ротационный стол диаметром 630 мм выдерживает нагрузку до 850 кг и позволяет выполнять сложные операции обработки.

Мощный мотор-шпиндель

Станок оборудован высокопроизводительным электродвигателем с функцией шпинделя, который справляется как с интенсивной резкой, так и с высокоточной обработкой. Номинальный крутящий момент составляет 60,8 Нм, а максимальная скорость вращения достигает 18 000 об/мин. В сочетании с жестким конусом HSK A63 это гарантирует высокое качество обработки даже самых труднообрабатываемых материалов и сплавов, исключая дефекты и обеспечивая чистоту поверхности.

Увеличенные направляющие

Усиленные линейные направляющие гарантируют высокую скорость перемещений и точность при работе со сложными криволинейными поверхностями. Скорость перемещения достигает 48 м/мин. Линейные перемещения составляют: 800 мм для осей X и Y, 550 мм для оси Z. Точность позиционирования по этим осям достигает 0,006 мм, а повторяемость – 0,004 мм. Вращение: ось А/В ±115°, ось С – 360° с максимальной скоростью 60 об/мин для А и 100 об/мин для С. Точность позиционирования составляет ±8 секунд, а повторяемость – ±4 секунды. Усиленная система перемещений лежит в основе производительности и качества чистовой обработки.

Высокоскоростная инструментальная система

Обрабатывающий центр UA650 оснащен цепным инструментальным магазином, который гибко настраивается под конкретные задачи и может вмещать 32 (базово), 40, 60 или 90 инструментов весом до 8 кг и длиной до 300 мм. Система автоматической смены инструмента работает четко и быстро: время смены инструмента – 4 секунды.

Передовое ЧПУ

Интеллектуальная система управления SINUMERIK 840D с открытой архитектурой предоставляет широкие возможности для интеграции и адаптации станка к специфическим задачам. Мощный процессор обеспечивает высокую скорость обработки данных, что гарантирует плавность перемещений и точность выполнения сложных траекторий. Расширенные функции безопасности, подтверждают стремление Z-MaT к обеспечению максимальной надежности оборудования, как для персонала, так и для самого станка.
