Как часто проводить техническое обслуживание фрезерных станков с ЧПУ: регламенты и риски

Техническое обслуживание фрезерных станков с ЧПУ — это стратегический инструмент управления себестоимостью готовой детали. Один незапланированный простой современного токарного обрабатывающего центра из-за копеечной детали в итоге стоит предприятию дороже, чем целый год плановых сервисных работ.

Разбираем, какие регламенты реально работают на российских производствах, как выстроить надёжную систему обслуживания и защитить
высокотехнологичное оборудование от преждевременного износа.

Почему периодичность ТО критична для фрезерных станков с ЧПУ

  Современный фрезерный станок с ЧПУ сложнейшая система, где стабильная точность обработки (вплоть до микронов) задаётся совокупностью жёстких факторов:

• Геометрическая точность: состояние линейных направляющих и шарико-винтовой передачи (ШВП).
• Тепловой баланс: температурная стабильность шпиндельного узла при длительных нагрузках.
• Чистота сред: рабочее давление и отсутствие примесей в смазочно-охлаждающей жидкости (СОЖ) и гидравлике.
• Электроника: состояние компонентов электрошкафа (где важна чёткая работа реле и модулей Schneider Electric) и общая целостность сигнальных цепей.
• Программная часть: актуальность параметров ЧПУ (своевременная компенсация люфтов, калибровка износа инструмента).

Деградация или загрязнение любого из этих узлов мгновенно запускает лавинообразное накопление погрешностей. В итоге внезапный выход за допуск, серийный брак и аварийная остановка всей производственной линии.

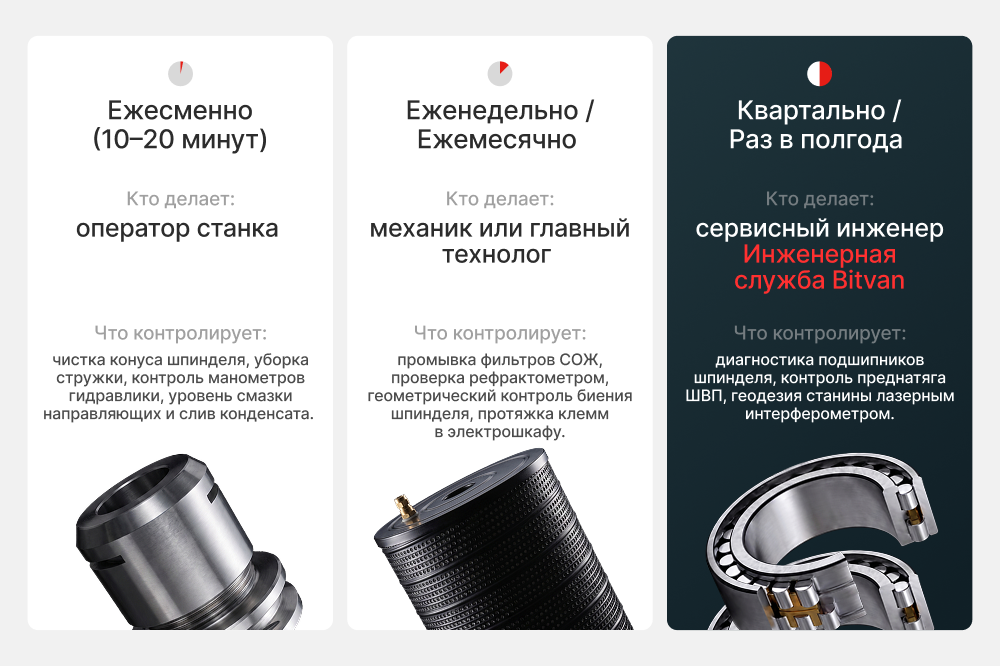

Трёхуровневая система ТО: от оператора до сервисного инженера

Опираясь на международную практику (ISO 9001), ГОСТ 18322-2016 и жёсткие рекомендации заводов-изготовителей, мы внедряем трёх шаговую систему контроля.

Уровень 1. Ежесменное обслуживание (Зона ответственности оператора)

Выполняется ежедневно: перед стартом работы и сразу после завершения смены. Занимает всего 10–20 минут, но спасает от критических сбоев.

 Чек-лист обязательных действий:

1. Визуальный осмотр станины, патрона и суппорта, целостность защитных кожухов. Полное удаление стружки (особенно мелкодисперсной) и проверка на отсутствие механических повреждений.
2. Контроль уровня масла в централизованной гидравлической системе, в системе смазки направляющих, в масляной системе охлаждения шпинделя (если имеется).
3. Проверка рабочего давления в гидравлической системе по манометру.
4. Тщательная чистка конуса шпинделя и инструментального магазина (критично для фрезерных обрабатывающих центров).
5. Слив накопившегося конденсата из пневматической системы.
6. Проверка натяжения приводных ремней (при наличии в данной модификации).
7. Запуск прогревочной тестовой программы после длительного простоя станка.

  Важный нюанс: обычные загрязнения в конусе шпинделя вызывают биение инструмента от 5–8 мкм. Эту погрешность невозможно полностью компенсировать программной коррекцией в ЧПУ — её нужно устранять физически.

Уровень 2. Еженедельное и ежемесячное ТО (Зона ответственности механика или технолога)

Требует более глубокого контроля параметров работы оборудования.

  Еженедельные регламенты:

• Контроль и пополнение смазки направляющих. Линейные роликовые направляющие обслуживаются автоматическим лубрикатором. Призматические направляющие скольжения смазываются вручную лишь при отсутствии подключения к централизованной системе смазки.
• Тестирование усилия зажима патрона и проверка стабильности давления гидравлики токарного станка.
• Извлечение и промывка фильтров системы подачи СОЖ.
• Мониторинг температуры шпиндельного узла под пиковой рабочей нагрузкой.
• Проверка надёжности крепления инструментальных блоков в револьверной головке.

Ежемесячные регламенты:

• Геометрический контроль: проверка радиального биения шпинделя, плоскостности стола (для фрезерных ОЦ) и параллельности перемещения осей.
• Обслуживание СОЖ: полная замена раствора или корректировка его концентрации с обязательным контролем рефрактометром.
• Электротехнические работы: очистка электрошкафа, замена или промывка фильтров вентиляторов охлаждения, протяжка клеммных соединений.
• ЧПУ и механика: контроль параметров компенсации погрешности позиционирования в стойке ЧПУ, а также принудительный тест работы системы смазки под давлением.

Уровень 3. Квартальное и полугодовое ТО (Привлечение сервисного инженера)

Комплексное регламентное обслуживание, включающее частичную разборку узлов и точный инструментальный контроль квалифицированным специалистом.

  Раз в квартал:

• Проверка предварительного натяга ШВП и состояния линейных направляющих.
• Диагностика состояния шпиндельных подшипников.
• Проверка алгоритмов компенсации тепловых деформаций в логике ЧПУ.
• Контроль износа уплотнений гидравлического цилиндра токарного патрона.
• Проверка уровня и состояния смазки в редукторах осевых приводов.
• Комплексный тест аварийных стопов и систем производственной безопасности.

Раз в полгода:

• Полная геодезическая проверка геометрии станка с применением лазерного интерферометра или эталонных линеек.
• Полная замена смазочного материала в шпиндельном картере.
• Замена картриджей и фильтров гидравлической системы.
• Оценка состояния и замена защитных гофрированных телескопических фартуков (защита осей).
• Восстановление параметров ЧПУ.
• Перекалибровка и проверка оптических или индуктивных датчиков измерительной системы.

Коррекция интервалов ТО в зависимости от интенсивности производства

Стандартные заводские регламенты всегда рассчитаны на базовый односменный режим работы (8 часов в сутки). Если ваше производство загружено сильнее, интервалы должны пересчитываться с применением понижающих коэффициентов:

Реальный режим работы на предприятии	Коэффициент пересчёта интервалов DOCX	Пример для ежемесячного ТО
1 смена (8 часов/сутки)	x1,0 (базовый)	Каждые 30 дней
2 смены (16 часов/сутки)	x0,6	Каждые 18 дней
3 смены / непрерывный цикл	x0,4	Каждые 12 дней
Тяжёлые условия (обработка чугуна, нержавеющей стали, абразивных материалов)	Дополнительный коэффициент x0,8	Сроки сокращаются ещё на 20%

Пример из практики: при трёхсменной интенсивной обработке чугунного литья стандартное «ежемесячное» ТО должно проводиться фактически раз в неделю. Игнорирование этого факта - ключевая причина досрочного уничтожения направляющих и узлов ШВП.

Критические точки отказов: как предотвратить дорогой ремонт

Шарико-винтовая передача (ШВП)

Самый дорогой и чувствительный элемент механической части станка.

• Признаки деградации: рост обратного люфта (проверяется микронным индикатором), перегрев гайки ШВП при движении, появление микровибраций на рабочем ходу.
• Решение: контроль преднатяга каждые 2000–2500 моточасов и строгое использование оригинальной пластичной смазки согласно спецификации (при необходимости).

Шпиндельный узел

Работает в режимах экстремальных скоростей и постоянных знакопеременных нагрузок.

• Признаки износа подшипников: уровень вибрации по ISO 10816 превышает 2,8 мм/с, температура передней опоры поднимается выше 55–60°C, меняется тональность шума.
• Решение: строгое соблюдение типа смазки. При скоростях свыше 12 000 об/мин должна применяться масляно-воздушная импульсная смазка, при меньших скоростях — специализированная пластичная.

Система ЧПУ и электронные приводы

• Батарея памяти ЧПУ: подлежит плановой замене каждые 3–5 лет. Не ждите критической ошибки, иначе при её разряде станок «забудет» системные параметры и логику.
• Конденсаторы сервопривода: плановая замена раз в 7–10 лет.
• Кабель-каналы: ежеквартальная проверка сигнальных кабелей на истирание внутри гибких цепей.

4 типичные ошибки при организации ТО на российских заводах

1. Подход «ремонтируем по факту поломки» (реактивный метод). Увеличивает прямые затраты на ремонт в 3–5 раз по сравнению с планово-предупредительным. Аварийная замена ШВП или шпинделя - это огромные убытки от простоя и срыва контрактов.
2. Перекладывание всех задач на оператора станка. Оператор обязан выполнять ежесменную чистку и осмотр. Но у него нет ни оборудования, ни квалификации для точной диагностики геометрии или проверки электроники. Это задача профессионального механика или сервисного инженера.
3. Использование дешёвых несертифицированных смазок. Попытка залить в высокоскоростной шпиндель дешёвый аналог вместо оригинального состава гарантированно уничтожает подшипники за 2–3 месяца. Важно: мнимая экономия в несколько сотен рублей оборачивается прямым убытком в 80 000 - 150 000 рублей на ремонт узла.
4. Забросить станок во время простоя. Если оборудование стоит без консервации более 30 дней, начинается скрытая коррозия направляющих, застывает масло в каналах и сохнут уплотнения. Запуск после простоя без промывки магистралей и полного ТО недопустим.

Документирование: сводный регламент работ

Система обслуживания без фиксации данных - хаотичные действия, не позволяющие прогнозировать риски. На предприятии обязательно должны вестись: Журнал ТО, точная Карта смазки, История дефектов и Протоколы геодезических проверок оборудования. Современный стандарт для заводов — интеграция регламентов ТО прямо в ERP или MES-систему с автоматическим контролем по моточасам.

  Сводная таблица рекомендуемых интервалов ТО:

Наименование технологической операции	Рекомендуемая периодичность
Ежесменная очистка рабочей зоны, контроль уровней рабочих жидкостей	Каждую рабочую смену
Смазка направляющих (призматических или рельсовых)	Еженедельно (или автоматически по лубрикатору)
Очистка и промывка фильтров системы подачи СОЖ	Еженедельно
Измерение геометрической точности (биение шпинделя, позиционирование)	Ежемесячно
Полная замена или корректировка концентрации СОЖ	От 1 до 3 месяцев (либо при смене типа обрабатываемого материала)
Комплексная инструментальная диагностика шпинделя и ШВП	Ежеквартально
Замена фильтрующих элементов в гидравлической системе	Каждые 6 месяцев
Полная лазерная или геодезическая проверка геометрии станины и осей	Каждые 6–12 месяцев
Профилактическая замена смазки в шпиндельных подшипниках	Каждые 12–18 месяцев
Плановая замена литиевой батареи памяти стойки ЧПУ	Каждые 3–5 лет

 Правильный расчёт периодичности ТО для станков с ЧПУ, основа экономической стабильности вашего производства. Чем интенсивнее работает станок и чем прочнее обрабатываемый металл, тем строже должен быть контроль.
