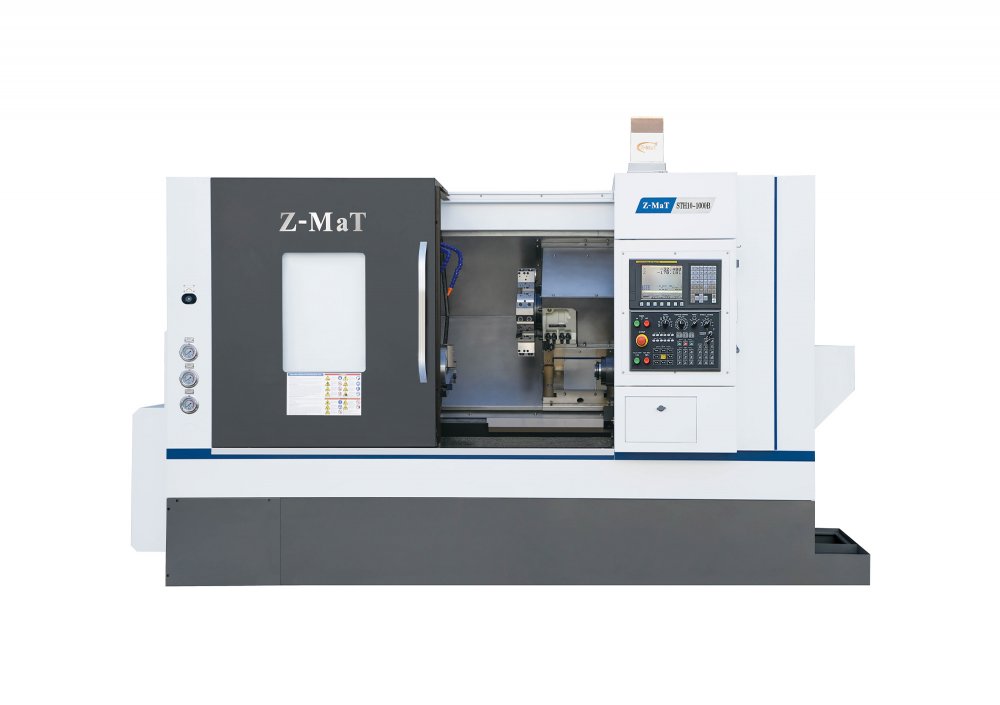

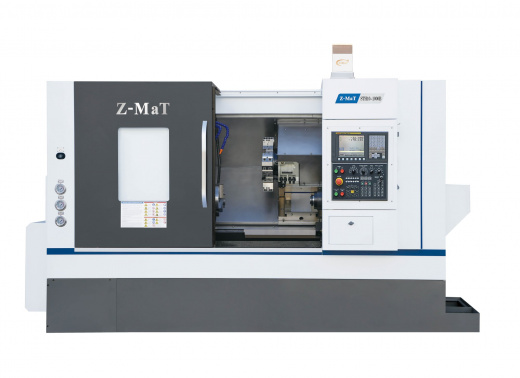

STH10-1000B Токарный станок с ЧПУ с наклонной станиной Z-MaT

Токарный станок с ЧПУ с наклонной станиной STH10-1000B от Z-MaT — промышленное оборудование серии Star, рассчитанное на интенсивную эксплуатацию в условиях основного производства. Станок разработан международным концерном Z-MaT (Zhejiang Gervan CNC Machine Tool) для точения валов, фланцев, корпусных деталей и тяжелых заготовок. Оборудование обеспечивает высокую жосткость конструкции за счет наклонной станины и направляющим скольжения. Если вы планируете купить токарный станок с ЧПУ по металлу для серийного или мелкосерийного выпуска, модель STH10-1000B гарантирует минимальное время переналадки, соблюдение жестких допусков и высокую ремонтопригодность.

Комплектация и технические возможности

Механическая база, жесткость конструкции и шпиндельный блок

Инженеры ценят токарный станок STH10-1000B за виброустойчивость станины. Литая чугунная станина с углом наклона 45 градусов спроектирована методом конечных элементов (FEA), что снижает прогибы и термические деформации при длительном резании. Применение направляющих скольжения с закалкой и шлифовкой гарантирует гашение вибраций. Это позволяет вести обработку сталей и сплавов с большими глубинами резания без потери точности.

Шпиндельный узел с концом А2-8 и сквозным отверстием Ф75 мм приводится в движение двигателем 15/11 кВт (опционально версия *18,5/15 кВт). Высокомоментный привод со скоростью до 3200 об/мин обеспечивает режимы для черновой обдирки диаметром до Ф500 мм над станиной и чистового точения валов длиной до 1000 мм (РМЦ). В базовое оснащение входит 10-ти дюймовый гидравлический патрон Chandox.

Кинематика перемещений, позиционирование и инструментальная система.

Для соблюдения допусков станок оснащен ШВП по осям X (перемещение 220 мм) и Z (перемещение 1000 мм). Динамика быстрых перемещений 15/15 м/мин минимизирует холостой ход, сокращая штучное время обработки. Показатели точности позиционирования (±0.011 /± 0.0125 мм) и повторяемости (±0.003 /± 0.004 мм) гарантируют стабильность размеров в партиях.

Смену инструмента обеспечивает автоматическая 8—ми позиционная револьверная головка PRAGATI (сечение резца 25х25 мм, диаметр расточной оправки Ф40 мм). Для безопасной обработки длинномерных валов комплектуется гидравлической задней бабкой с пинолью MT5 cм перемещением пиноли 100 мм.

Компонентная база, стандартная оснастка и опциональное расширение

Покупателям важно учитывать полную ремонтопригодность оборудования. В станке с наклонной станиной STH10-1000B от завода Z-MaT применены узлы от лидеров промышленной автоматики: система ЧПУ FANUC (с поддержкой Manual Guide i / 0i), Siemens,  электрика Schneider Electric и АВВ, муфты ШВП Coup-Link и надежная система гидравлики.

Токарный ЧПУ станок с наклонной станиной STH10-1000B от Z-MaT оптимизирован под задачи энергетики, машиностроения и автопрома. При габаритах 3900×1700×2200 мм и массе 6700 кг станок обладает высокой устойчивостью к динамическим нагрузкам, а суммарное энергопотребление обеспечивает экономичность эксплуатации. Заказывая оборудование Z-MaT у официального поставщика, вы получаете полный комплекс B2B-услуг: шеф-монтаж, пусконаладочные работы (ПНР), инструктаж персонала и склад запчастей. Запросите коммерческое предложение с расчетом окупаемости под задачи вашего предприятия.
