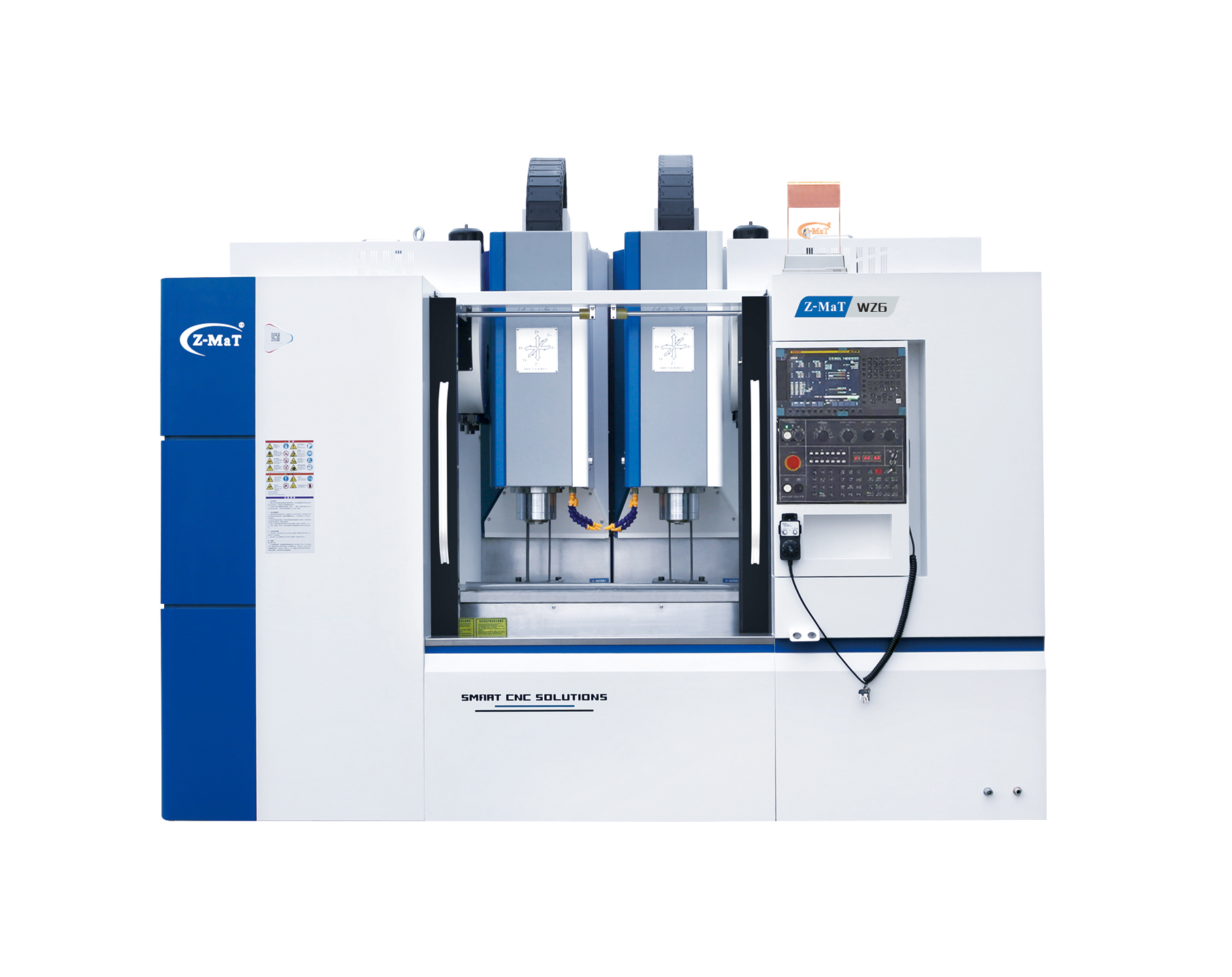

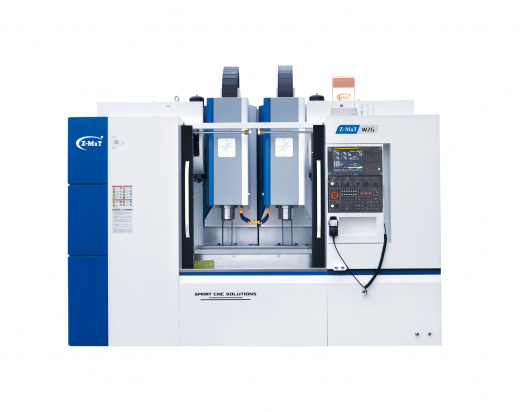

WZ6 Вертикальный обрабатывающий центр Z-MaT

Вертикальный обрабатывающий центр WZ6 с двумя шпинделями от Z-MaT — высокотехнологичное решение для серийного и крупносерийного металлообрабатывающего производства. Оборудование предназначено для выполнения комплексных операций: фрезерования, сверления, растачивания и нарезания резьбы. Главным преимуществом модели WZ6 является двухшпиндельная архитектура с независимым управлением по осям Z1 и Z2. Это позволяет производить одновременную параллельную обработку двух деталей или организовывать последовательный технологический цикл (черновая и чистовая обработка) на одной заготовке без потери времени на переналадку и смену оснастки.

Применение станка WZ6 охватывает такие отрасли, как автомобилестроение, приборостроение, авиационная и оборонная промышленность, медицинская промышленность, электроника, энергетика и нефтегазовый сектор. Станок позволяет существенно повысить производительность, сократить вспомогательное время и оптимизировать производственные площади.

Комплектация и техническое оснащение

Несущая конструкция и механика перемещений

Основой станка WZ6 от завода Z-MaT служит жесткая литая станина, обеспечивающая высокую виброустойчивость при тяжелых режимах резания. Архитектура с независимыми осями Z1 и Z2 гарантирует гибкую настройку под геометрию заготовок.

• Рабочий стол: имеет габариты 1200х450 мм и выдерживает нагрузку до 400 кг. Для крепления оснастки есть 3 Т-образных паза размером 18 мм с шагом 130 мм. Расстояние от поверхности стола до торца шпинделя варьируется от 150 до 650 мм.
• Перемещения и динамика: рабочий ход составляет 450 мм по оси X, 400 мм по оси Y, и по 500 мм по осям Z1 и Z2. Ускоренное перемещение по осям X, Y и Z достигает 30 м/мин, а рабочая подача — 10 м/мин.
• Направляющие качения: применены роликовые направляющие типа LM. По оси X установлены 2 направляющие шириной 35 мм с 4 опорами, по осям Y, Z и Z1 — направляющие шириной 45 мм с 4 опорами, что гарантирует жесткость и плавность хода.
• Прецизионная точность: точность позиционирования по осям X, Y, Z и Z1 составляет ±0.011 мм, а повторяемость — ±0.006 мм.

Силовые узлы, шпиндели и инструментальная система

Обрабатывающий центр оборудован двухшпиндельной системой, рассчитанной на высокие нагрузочные режимы.

• Шпиндельные узлы: два шпинделя с конусом BT40-150 приводятся в движение серводвигателями мощностью 11/15 кВт (опционально 15/18.5 кВт). Номинальный крутящий момент 98 Нм позволяет обрабатывать легкосплавные заготовки (алюминий, магний), а также нержавеющую сталь и титан. Базовая скорость вращения составляет 8000 об/мин с опциональным расширением до 10000 или 12000 об/мин.
• Автоматическая смена инструмента: каждый шпиндель оснащен дисковым магазином на 24 позиции с поворотным рычагом (суммарно 2x24 позиции). Время смены инструмента составляет 2.2 секунды (инструмент-инструмент) и 3.2 секунды (полный цикл). Максимальный вес инструмента — 8 кг.

Системы управления, базовое оснащение и опции

В комплектацию вертикального обрабатывающего центра WZ6 входит широкий набор систем:

• Стандартное оснащение: 2 устройства автоматической смены инструмента дискового типа с поворотным рычагом, панель управления с пультом MPG, индивидуальная система ЧПУ, кондиционер для электрошкафа, автоматическая система смазки, защитные кожухи, замок двери оператора, пистолет подачи СОЖ и пневмопистолет.
• Опциональные возможности: поворотный стол для реализации 4-й оси, система подачи СОЖ через шпиндель, конвейер для удаления стружки, масляное охлаждение шпинделя, а также датчики автоматической настройки инструмента и измерения детали.

Вертикальный обрабатывающий центр WZ6 от Z-MaT — надежное решение, объединяющее высокую гибкость, жесткость конструкции и производительность. Приобретение данного станка позволяет сократить время обработки за счет двух независимых шпинделей.
